ГД-31

Name: ГД-31
Brand: КВЗ

Дымомос горячего дутья

Производитель: КВЗ

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Под заказ

Код товара: ID16533

договорная

Дымосос горячего дутья ГД-31. Мощность двигателя: 500-1600 кВт; Частота вращения двигателя: 750 об./мин; Производительность: 330000 м³/час; Полное давление: 4220 Па.

Мощность электродвигателя кВт:500-1600

Об./мин:750

Предельное давление, Па:4220

Производительность, м³/час:330000

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

ГД-31

Описание

Назначение дымососсов горячего дутья ГД-31

Центробежные дымососы горячего дутья одностороннего всасывания ГД-31 предназначены для рециркуляции дымовых газов котлов на твердом и газомазутном топливе различной паропроизводительности. Допускается применение дымососов ГД-31 для отсасывания горячих и запыленных дымовых газов из печей технологических линий по производству рудных окатышей в черной металлургической промышленности (агломерационные установки) при запыленности газов до 0,5 г/нм3 и величине частиц пыли не более 0,5 μ.

Условия эксплуатации дымососов горячего дутья ГД-31:

Дымосос рассчитан на продолжительный режим работы в помещении и на открытом воздухе в условиях умеренного и тропического климата (климатическое исполнение У или Т, категория размещения 1, ГОСТ 15150-69). Запуск дымососа разрешается при температуре в улитке не ниже -30° С. Максимально допустимая температура на входе в дымосос не должна превышать 347° С. Эксплуатация дымососа допускается при частоте вращения 750 об/мин.

Углы разворота корпуса дымососов ГД-31

Правого вращения (со стороны электродвигателя)

Поворот корпуса дымососа ГД-31

Левого вращения (со стороны электродвигателя)

Поворот корпуса дымососа ГД-31

Характеристики

Основные

Модель

ГД-31

Тип электродвигателя

АДО, 2АДОТ, 2АДО

Мощность электродвигателя кВт

500-1600

Об./мин

750

Макс. температура перемещаемого воздуха, °С

347

Предел загрязненности, мг/м3

0,5

Масса, кг

12430

Максимальный КПД, ηmax (%)

Предельное давление, Па

4220

Производительность, м³/час

330000

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Q	- Производительность, тыс. м³/ч
Pv	- Полное давление, даПа
_N	- Установочная мощность, кВт
η_max	- Частота вращения рабочего колеса, об./мин

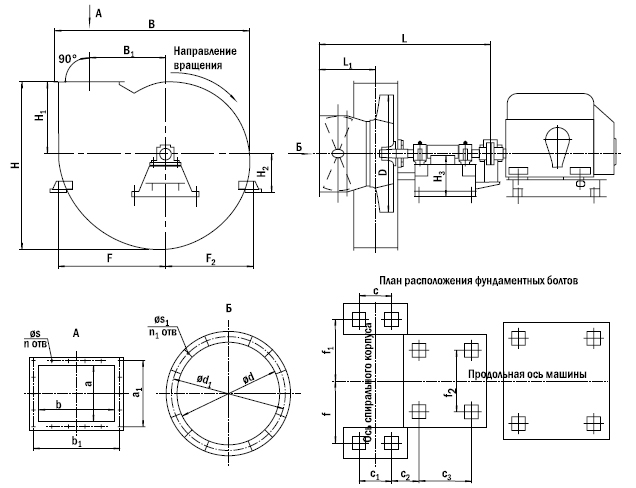

Габаритные размеры вентилятора ГД-31

Модель	Габаритные размеры, мм
Модель	B	B1	D	H	H1	H2	H3	L	L1
ГД-31	6390	2002	3080	4596	2156	700	830	4022	1188

Модель	Присоединительные размеры, мм
Модель	a	a1	b	b1	d	d1	n	n1	s	s1
ГД-31	1148	1280	1539	1673	2020	2110	24	24	22	19

Модель	Установочные размеры, мм
Модель	c	c1	c2	c3	f	f1	f2
ГД-31	760/1160	760/1160	797/597	1300	3410/305	2840/2480	1150
