Fischbach VN 413

Name: Fischbach VN 413
Brand: Fischbach

Вентиляторный модуль

Производитель: Fischbach

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Есть в наличии

Код товара: ID27762

договорная

Вентиляторный модуль Fischbach VN 413. Производительность: 33730 м³/час; Потребляемая мощность: 13900 Вт; Максимальная температура перемещаемого воздуха: 60 °С; Класс защиты устройства: IP65.

Напряжение, В:400

Производительность, м³/час:33730

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Fischbach VN 413

Описание

Назначение вентиляторного блока Fischbach VN 413

Вентиляторный модуль Fischbach VN 413 с с компактным вентилятором FISCHBACH HD 630/TD 10 используется в вентиляционных установках и центральных кондиционерах, общеобменной и местной вентиляции различных зданий и сооружений, промышленности, сельском хозяйстве и др.

Конструкция вентиляторного модуля Fischbach VN 413

Корпус вентиляционных комплектующих изготовлен из оцинкованной стали. Специальная конструкция рамы корпуса из прочного алюминиевого многослойного профиля соединена при помощи пластмассовых угловых креплений. Двойные стенки корпуса толщиной 40 мм расположены на одном уровне и взаимозаменяемы. Теплоизоляция из негорючих минеральных волокон, обладающих высокой степенью термического сопротивления. Нормированный коэффициент звукоизоляции стенок согласно стандарту DIN 52210RW>40 дБ.

Сборка осуществляется при помощи прочных быстроразъёмных креплений (угол поворота 90°), полностью утопленных в пластмассовый профиль стенок с высоким прижимным усилием, а также гибких соединений со стороны всасывания и нагнетания. В модуле стандартной серии утановлен компактный вентилятор FISCHBACH двухстороннего всасывания D/DS.

По заказу поставляется также как приточная система вентиляции с нагревателем, охладителем, фильтром и вспомогательным оборудованием.

Характеристики

Основные

Модель

Fischbach VN 413

Напряжение, В

400

Сила тока, А

30,20

Частота тока, Гц

Класс изоляции двигателя

Класс защиты устройства, IP

Материал корпуса

листовая сталь, оцинкованная

Потребляемая мощность, Вт

13900

Производительность, м³/час

33730

Температура перемещаемой среды, °С

Фазность

3-фазный

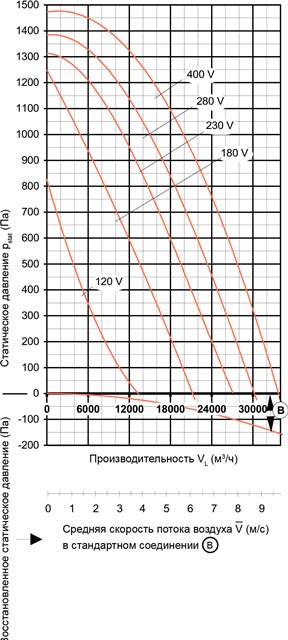

Аэродинамические характеристики вентиляционного модуля Fischbach VN 413

Данные по статическому давлению учитывают все потери давления при встраивании вентилятора в блок.
Технические характеристики рассчитаны при использовании вентиляторного блока в приточной или вытяжной вентиляции.

Восстановленное статическое давление В может быть получено с помощью кривой производительности. Это возможно, когда блок подсоединен к прямому нагнетательному воздуховоду (каналу), размеры которого соответствуют стандартному соединению В. Минимальная допустимая длина воздуховода составляет 2,5 м.

Шумовые характеристики вентиляторного модуля Fischbach VN 413

Уровень звукового давления L_p, дБ (A)

Модель	Уровень звукового давления L_p, дБ (A)
Модель	Рабочее напряжение, В	120	180	230	280	400
Fischbach VN 413	со стороны всасывания	55	73	81	88	90
Fischbach VN 413	со стороны нагнетания	60	78	86	91	95

Уровень звуковой мощности L_W, дБ

Модель	Рабочее напряжение, В	Среднее значение частоты октавной полосы частот, Гц
Модель	Рабочее напряжение, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach VN 413	120	со стороны всасывания	64	63	69	52	51	53	51	53	63
	120	со стороны нагнетания	65	65	75	57	57	56	53	55	68
	180	со стороны всасывания	79	81	85	76	75	72	69	64	81
	180	со стороны нагнетания	80	83	91	81	81	76	71	66	86
	230	со стороны всасывания	85	88	91	85	84	80	77	69	89
	230	со стороны нагнетания	86	90	97	90	90	84	79	71	94
	280	со стороны всасывания	88	92	95	90	89	85	82	71	94
	280	со стороны нагнетания	89	95	101	95	95	89	84	73	99
	400	со стороны всасывания	91	96	98	94	93	89	86	74	98
	400	со стороны нагнетания	92	98	104	99	99	94	88	76	103

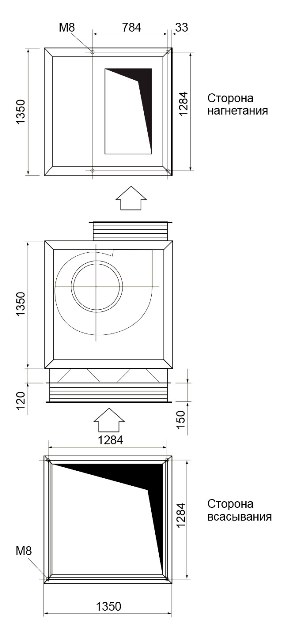

Габаритные размеры вентиляторного модуля Fischbach VN 413
