Вентиляторный модуль Fischbach VN 412. Производительность: 24500 м³/час; Потребляемая мощность: 7250 Вт; Максимальная температура перемещаемого воздуха: 60 °С; Класс защиты устройства: IP65.

Напряжение, В:400

Производительность, м³/час:24500

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Fischbach VN 412

Описание

Назначение вентиляторного блока Fischbach VN 412

Вентиляторный модуль Fischbach VN 412 с с компактным вентилятором FISCHBACH HD 630/D 5 используется в вентиляционных установках и центральных кондиционерах, общеобменной и местной вентиляции различных зданий и сооружений, промышленности, сельском хозяйстве и др.

Конструкция вентиляторного модуля Fischbach VN 412

Корпус вентиляционных комплектующих изготовлен из оцинкованной стали. Специальная конструкция рамы корпуса из прочного алюминиевого многослойного профиля соединена при помощи пластмассовых угловых креплений. Двойные стенки корпуса толщиной 40 мм расположены на одном уровне и взаимозаменяемы. Теплоизоляция из негорючих минеральных волокон, обладающих высокой степенью термического сопротивления. Нормированный коэффициент звукоизоляции стенок согласно стандарту DIN 52210RW>40 дБ.

Сборка осуществляется при помощи прочных быстроразъёмных креплений (угол поворота 90°), полностью утопленных в пластмассовый профиль стенок с высоким прижимным усилием, а также гибких соединений со стороны всасывания и нагнетания. В модуле стандартной серии утановлен компактный вентилятор FISCHBACH двухстороннего всасывания D/DS.

По заказу поставляется также как приточная система вентиляции с нагревателем, охладителем, фильтром и вспомогательным оборудованием.

Характеристики

Основные

Модель

Fischbach VN 412

Напряжение, В

400

Сила тока, А

14,15

Частота тока, Гц

Класс изоляции двигателя

Класс защиты устройства, IP

Материал корпуса

листовая сталь, оцинкованная

Потребляемая мощность, Вт

7250

Производительность, м³/час

24500

Температура перемещаемой среды, °С

Фазность

3-фазный

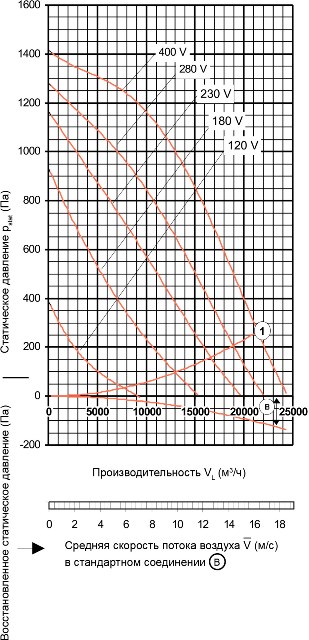

Аэродинамические характеристики вентиляционного модуля Fischbach VN 412

1 - Кривая свободного выдувания при площади сечения выходного канала вентилятора 0,373 м².

Данные по статическому давлению учитывают все потери давления при встраивании вентилятора в блок.
Технические характеристики рассчитаны при использовании вентиляторного блока в приточной или вытяжной вентиляции.

Восстановленное статическое давление В может быть получено с помощью кривой производительности. Это возможно, когда блок подсоединен к прямому нагнетательному воздуховоду (каналу), размеры которого соответствуют стандартному соединению В. Минимальная допустимая длина воздуховода составляет 2,5 м.

Шумовые характеристики вентиляторного модуля Fischbach VN 412

Уровень звукового давления L_p, дБ (A)

Модель	Уровень звукового давления L_p, дБ (A)
Модель	Рабочее напряжение, В	120	180	230	280	400
Fischbach VN 412	со стороны всасывания	43	61	71	77	83
Fischbach VN 412	со стороны нагнетания	47	65	75	81	87

Уровень звуковой мощности L_W, дБ

Модель	Рабочее напряжение, В	Среднее значение частоты октавной полосы частот, Гц
Модель	Рабочее напряжение, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach VN 412	120	со стороны всасывания	55	50	57	35	34	39	38	45	51
	120	со стороны нагнетания	55	51	63	39	39	43	40	47	55
	180	со стороны всасывания	69	70	75	60	59	59	57	57	69
	180	со стороны нагнетания	69	70	80	64	64	62	58	58	73
	230	со стороны всасывания	78	80	84	73	72	70	68	63	79
	230	со стороны нагнетания	77	81	89	77	77	73	69	64	83
	280	со стороны всасывания	82	85	88	80	79	77	74	67	85
	280	со стороны нагнетания	82	86	93	84	84	80	75	68	89
	400	со стороны всасывания	87	91	93	87	86	83	79	70	91
	400	со стороны нагнетания	87	92	98	91	91	86	81	71	95

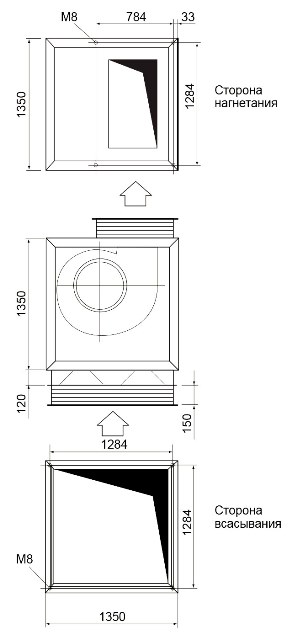

Габаритные размеры вентиляторного модуля Fischbach VN 412
