Вентиляторный модуль Fischbach VN 410. Производительность: 14190 м³/час; Потребляемая мощность: 3700 Вт; Максимальная температура перемещаемого воздуха: 60 °С; Класс защиты устройства: IP65.

Напряжение, В:400

Производительность, м³/час:14190

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Fischbach VN 410

Описание

Назначение вентиляторного блока Fischbach VN 410

Вентиляторный модуль Fischbach VN 410 с с компактным вентилятором FISCHBACH HD 500/D 2.5 используется в вентиляционных установках и центральных кондиционерах, общеобменной и местной вентиляции различных зданий и сооружений, промышленности, сельском хозяйстве и др.

Конструкция вентиляторного модуля Fischbach VN 410

Корпус вентиляционных комплектующих изготовлен из оцинкованной стали. Специальная конструкция рамы корпуса из прочного алюминиевого многослойного профиля соединена при помощи пластмассовых угловых креплений. Двойные стенки корпуса толщиной 40 мм расположены на одном уровне и взаимозаменяемы. Теплоизоляция из негорючих минеральных волокон, обладающих высокой степенью термического сопротивления. Нормированный коэффициент звукоизоляции стенок согласно стандарту DIN 52210RW>40 дБ.

Сборка осуществляется при помощи прочных быстроразъёмных креплений (угол поворота 90°), полностью утопленных в пластмассовый профиль стенок с высоким прижимным усилием, а также гибких соединений со стороны всасывания и нагнетания. В модуле стандартной серии утановлен компактный вентилятор FISCHBACH двухстороннего всасывания D/DS.

По заказу поставляется также как приточная система вентиляции с нагревателем, охладителем, фильтром и вспомогательным оборудованием.

Характеристики

Основные

Модель

Fischbach VN 410

Напряжение, В

400

Сила тока, А

7,83

Частота тока, Гц

Класс изоляции двигателя

Класс защиты устройства, IP

Материал корпуса

листовая сталь, оцинкованная

Потребляемая мощность, Вт

3700

Производительность, м³/час

14190

Температура перемещаемой среды, °С

Фазность

3-фазный

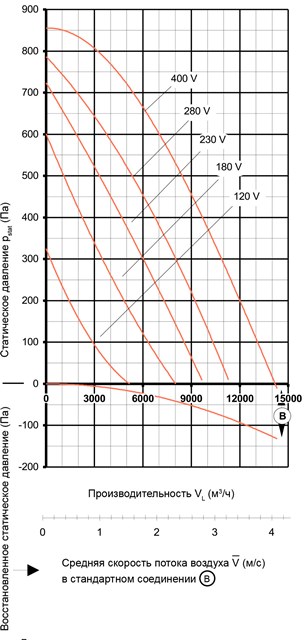

Аэродинамические характеристики вентиляционного модуля Fischbach VN 410

Данные по статическому давлению учитывают все потери давления при встраивании вентилятора в блок.
Технические характеристики рассчитаны при использовании вентиляторного блока в приточной или вытяжной вентиляции.

Восстановленное статическое давление В может быть получено с помощью кривой производительности. Это возможно, когда блок подсоединен к прямому нагнетательному воздуховоду (каналу), размеры которого соответствуют стандартному соединению В. Минимальная допустимая длина воздуховода составляет 3,5 м.

Шумовые характеристики вентиляторного модуля Fischbach VN 410

Уровень звукового давления L_p, дБ (A)

Модель	Уровень звукового давления L_p, дБ (A)
Модель	Рабочее напряжение, В	120	180	230	280	400
Fischbach VN 410	со стороны всасывания	43	59	68	73	80
Fischbach VN 410	со стороны нагнетания	47	63	72	77	85

Уровень звуковой мощности L_W, дБ

Модель	Рабочее напряжение, В	Среднее значение частоты октавной полосы частот, Гц
Модель	Рабочее напряжение, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach VN 410	120	со стороны всасывания	55	50	57	35	34	40	38	46	51
	120	со стороны нагнетания	55	51	63	40	40	43	40	47	55
	180	со стороны всасывания	68	68	74	59	58	58	56	56	67
	180	со стороны нагнетания	68	69	78	62	62	61	56	57	71
	230	со стороны всасывания	75	77	81	69	68	67	64	61	76
	230	со стороны нагнетания	75	77	86	73	73	70	65	62	80
	280	со стороны всасывания	79	82	85	76	75	72	70	65	81
	280	со стороны нагнетания	79	83	90	80	80	75	71	65	85
	400	со стороны всасывания	85	88	91	84	83	80	77	69	88
	400	со стороны нагнетания	84	89	96	88	88	83	78	70	93

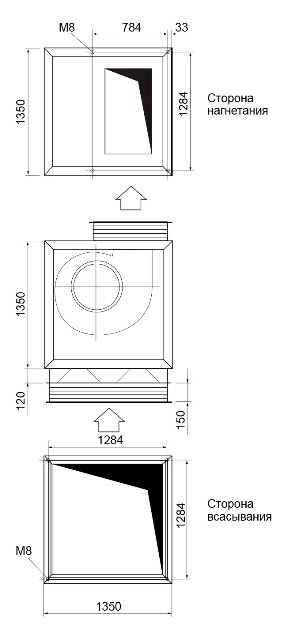

Габаритные размеры вентиляторного модуля Fischbach VN 410
