Fischbach VN 409

Name: Fischbach VN 409
Brand: Fischbach

Вентиляторный модуль

Производитель: Fischbach

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Есть в наличии

Код товара: ID27756

договорная

Вентиляторный модуль Fischbach VN 409. Производительность: 21855 м³/час; Потребляемая мощность: 20000 Вт; Максимальная температура перемещаемого воздуха: 50 °С; Класс защиты устройства: IP65.

Напряжение, В:400

Производительность, м³/час:21855

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Fischbach VN 409

Описание

Назначение вентиляторного блока Fischbach VN 409

Вентиляторный модуль Fischbach VN 409 с с компактным вентилятором FISCHBACH DS 0-101/TD 10 используется в вентиляционных установках и центральных кондиционерах, общеобменной и местной вентиляции различных зданий и сооружений, промышленности, сельском хозяйстве и др.

Конструкция вентиляторного модуля Fischbach VN 409

Корпус вентиляционных комплектующих изготовлен из оцинкованной стали. Специальная конструкция рамы корпуса из прочного алюминиевого многослойного профиля соединена при помощи пластмассовых угловых креплений. Двойные стенки корпуса толщиной 40 мм расположены на одном уровне и взаимозаменяемы. Теплоизоляция из негорючих минеральных волокон, обладающих высокой степенью термического сопротивления. Нормированный коэффициент звукоизоляции стенок согласно стандарту DIN 52210RW>40 дБ.

Сборка осуществляется при помощи прочных быстроразъёмных креплений (угол поворота 90°), полностью утопленных в пластмассовый профиль стенок с высоким прижимным усилием, а также гибких соединений со стороны всасывания и нагнетания. В модуле стандартной серии утановлен компактный вентилятор FISCHBACH двухстороннего всасывания D/DS.

По заказу поставляется также как приточная система вентиляции с нагревателем, охладителем, фильтром и вспомогательным оборудованием.

Характеристики

Основные

Модель

Fischbach VN 409

Напряжение, В

400

Сила тока, А

Частота тока, Гц

Класс изоляции двигателя

Класс защиты устройства, IP

Материал корпуса

листовая сталь, оцинкованная

Потребляемая мощность, Вт

20000

Производительность, м³/час

21855

Температура перемещаемой среды, °С

Фазность

3-фазный

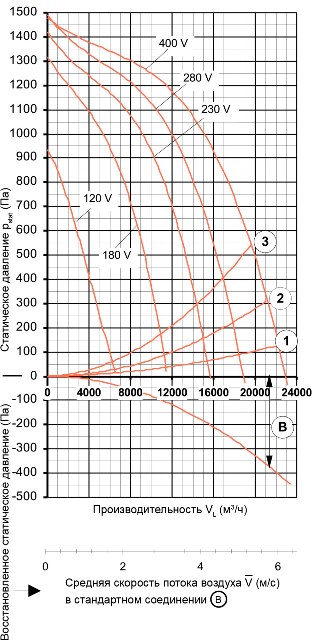

Аэродинамические характеристики вентиляционного модуля Fischbach VN 409

Максимальная допустимая температура перемещаемого воздуха составляет:
Ниже кривой 1: не работает в этой области
Между кривыми 1 и 2: 30 ºC
Между кривыми 2 и 3: 40 ºC
Между кривыми 3 и 4: 50 ºC
Данные по статическому давлению учитывают все потери давления при встраивании вентилятора в блок.
Технические характеристики рассчитаны при использовании вентиляторного блока в приточной или вытяжной вентиляции.

Восстановленное статическое давление В может быть получено с помощью кривой производительности. Это возможно, когда блок подсоединен к прямому нагнетательному воздуховоду (каналу), размеры которого соответствуют стандартному соединению В. Минимальная допустимая длина воздуховода составляет 3,5 м.

Шумовые характеристики вентиляторного модуля Fischbach VN 409

Уровень звукового давления L_p, дБ (A)

Модель	Уровень звукового давления L_p, дБ (A)
Модель	Рабочее напряжение, В	120	180	230	280	400
Fischbach VN 409	со стороны всасывания	62	71	75	78	81
Fischbach VN 409	со стороны нагнетания	65	73	78	81	84

Уровень звуковой мощности L_W, дБ

Модель	Рабочее напряжение, В	Среднее значение частоты октавной полосы частот, Гц
Модель	Рабочее напряжение, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach VN 409	120	со стороны всасывания	67	66	62	66	65	63	63	59	70
	120	со стороны нагнетания	66	66	66	69	69	65	63	59	73
	180	со стороны всасывания	73	74	70	74	73	72	72	68	79
	180	со стороны нагнетания	72	74	74	77	77	74	72	68	81
	230	со стороны всасывания	77	78	74	79	78	77	76	72	83
	230	со стороны нагнетания	76	78	78	82	82	79	76	72	86
	280	со стороны всасывания	79	81	77	81	80	79	79	75	86
	280	со стороны нагнетания	78	81	81	84	84	81	79	75	89
	400	со стороны всасывания	63	62	62	66	65	61	59	54	69
	400	со стороны нагнетания	64	64	64	68	66	63	61	56	71

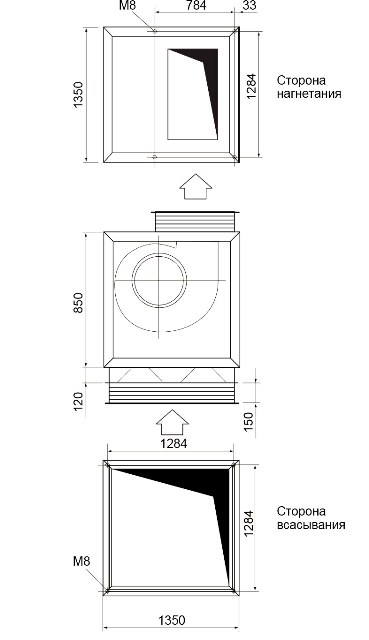

Габаритные размеры вентиляторного модуля Fischbach VN 409
