Вентиляторный модуль Fischbach VN 309. Производительность: 9955 м³/час; Потребляемая мощность: 5350 Вт; Максимальная температура перемещаемого воздуха: 60 °С; Класс защиты устройства: IP65.

Напряжение, В:400

Производительность, м³/час:9955

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Fischbach VN 309

Описание

Назначение вентиляторного блока Fischbach VN 309

Вентиляторный модуль Fischbach VN 309 с с компактным вентилятором FISCHBACH DS 9-070/D 2.5 используется в вентиляционных установках и центральных кондиционерах, общеобменной и местной вентиляции различных зданий и сооружений, промышленности, сельском хозяйстве и др.

Конструкция вентиляторного модуля Fischbach VN 309

Корпус вентиляционных комплектующих изготовлен из оцинкованной стали. Специальная конструкция рамы корпуса из прочного алюминиевого многослойного профиля соединена при помощи пластмассовых угловых креплений. Двойные стенки корпуса толщиной 40 мм расположены на одном уровне и взаимозаменяемы. Теплоизоляция из негорючих минеральных волокон, обладающих высокой степенью термического сопротивления. Нормированный коэффициент звукоизоляции стенок согласно стандарту DIN 52210RW>40 дБ.

Сборка осуществляется при помощи прочных быстроразъёмных креплений (угол поворота 90°), полностью утопленных в пластмассовый профиль стенок с высоким прижимным усилием, а также гибких соединений со стороны всасывания и нагнетания. В модуле стандартной серии утановлен компактный вентилятор FISCHBACH двухстороннего всасывания D/DS.

По заказу поставляется также как приточная система вентиляции с нагревателем, охладителем, фильтром и вспомогательным оборудованием.

Характеристики

Основные

Модель

Fischbach VN 309

Напряжение, В

400

Сила тока, А

10,9

Частота тока, Гц

Класс изоляции двигателя

Класс защиты устройства, IP

Материал корпуса

листовая сталь, оцинкованная

Потребляемая мощность, Вт

5350

Производительность, м³/час

9955

Температура перемещаемой среды, °С

Фазность

3-фазный

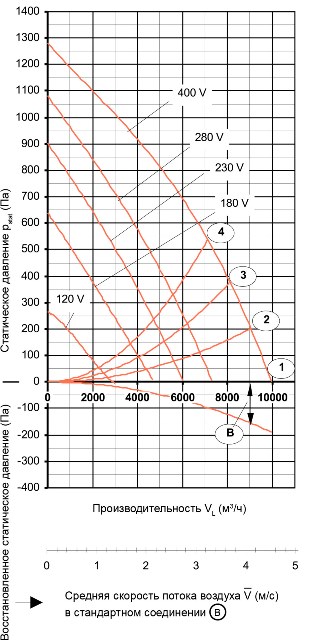

Аэродинамические характеристики вентиляционного модуля Fischbach VN 309

Максимальная допустимая температура перемещаемого воздуха составляет:
В режиме свободного выдувания между кривыми 1 и 2: 30 ºC
Между кривыми 2 и 3: 40 ºC
Между кривыми 3 и 4: 50 ºC
Выше кривой 4: 60 ºC

Данные по статическому давлению учитывают все потери давления при встраивании вентилятора в блок.
Технические характеристики рассчитаны при использовании вентиляторного блока в приточной или вытяжной вентиляции.

Восстановленное статическое давление В может быть получено с помощью кривой производительности. Это возможно, когда блок подсоединен к прямому нагнетательному воздуховоду (каналу), размеры которого соответствуют стандартному соединению В. Минимальная допустимая длина воздуховода составляет 2,4 м.

Шумовые характеристики вентиляторного модуля Fischbach VN 309

Уровень звукового давления L_p, дБ (A)

Модель	Уровень звукового давления L_p, дБ (A)
Модель	Рабочее напряжение, В	120	180	230	280	400
Fischbach VN 309	со стороны всасывания	52	62	66	69	74
Fischbach VN 309	со стороны нагнетания	55	64	68	71	76

Уровень звуковой мощности L_W, дБ

Модель	Рабочее напряжение, В	Среднее значение частоты октавной полосы частот, Гц
Модель	Рабочее напряжение, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach VN 309	120	со стороны всасывания	59	56	52	56	55	53	53	49	60
	120	со стороны нагнетания	58	56	56	59	59	55	53	49	63
	180	со стороны всасывания	66	65	61	65	64	62	62	58	70
	180	со стороны нагнетания	65	65	65	68	68	64	62	58	72
	230	со стороны всасывания	69	69	65	69	68	67	67	63	74
	230	со стороны нагнетания	68	69	69	72	72	69	67	63	76
	280	со стороны всасывания	72	72	68	72	71	70	70	66	77
	280	со стороны нагнетания	71	72	72	75	75	72	70	66	79
	400	со стороны всасывания	75	76	73	77	76	75	74	70	82
	400	со стороны нагнетания	74	76	77	80	80	77	74	70	84

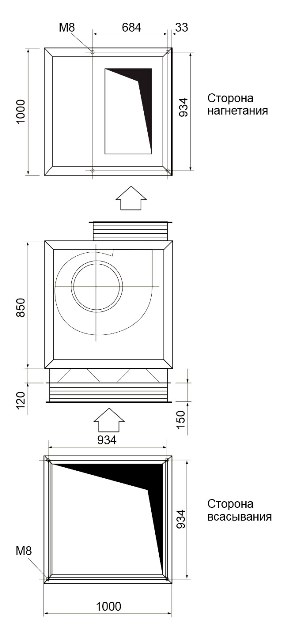

Габаритные размеры вентиляторного модуля Fischbach VN 309
