Fischbach VN 203

Вентиляторный модуль

Производитель: Fischbach
0
Все о товаре
Описание
Характеристики
Аэродинамические характеристики
Габаритные размеры
Отзывы 0
Вопросы0
Популярный
Fischbach VN 203
Есть в наличии
Код товара: ID27747
договорная

Вентиляторный модуль Fischbach VN 203. Производительность: 6620 м3/час; Потребляемая мощность: 2500 Вт; Максимальная температура перемещаемого воздуха: 60 °С; Класс защиты устройства: IP65.

Напряжение, В:400
Производи­тельность, м³/час:6620
Доставка
Нова Пошта Нова Пошта
Деливери (экономия 10% от стоимости доставки) Деливери (экономия 10% от стоимости доставки)
Самовывоз Самовывоз
Fischbach VN 203
Описание

Назначение вентиляторного блока Fischbach VN 203

Вентиляторный модуль Fischbach VN 203 с с компактным вентилятором FISCHBACH D 770/D 1 используется в вентиляционных установках и центральных кондиционерах, общеобменной и местной вентиляции различных зданий и сооружений, промышленности, сельском хозяйстве и др.

Конструкция вентиляторного модуля Fischbach VN 203

Корпус вентиляционных комплектующих изготовлен из оцинкованной стали. Специальная конструкция рамы корпуса из прочного алюминиевого многослойного профиля соединена при помощи пластмассовых угловых креплений. Двойные стенки корпуса толщиной 40 мм расположены на одном уровне и взаимозаменяемы. Теплоизоляция из негорючих минеральных волокон, обладающих высокой степенью термического сопротивления. Нормированный коэффициент звукоизоляции стенок согласно стандарту DIN 52210RW>40 дБ.

Сборка осуществляется при помощи прочных быстроразъёмных креплений (угол поворота 90°), полностью утопленных в пластмассовый профиль стенок с высоким прижимным усилием, а также гибких соединений со стороны всасывания и нагнетания. В модуле стандартной серии утановлен компактный вентилятор FISCHBACH двухстороннего всасывания D/DS.

По заказу поставляется также как приточная система вентиляции с нагревателем, охладителем, фильтром и вспомогательным оборудованием.

Характеристики
Основные
Модель
Fischbach VN 203
Напряжение, В
400
Сила тока, А
5,6
Частота тока, Гц
50
Класс изоляции двигателя
F
Класс защиты устройства, IP
65
Материал корпуса
листовая сталь, оцинкованная
Потребляемая мощность, Вт
2500
Производи­тельность, м³/час
6620
Температура перемещаемой среды, °С
60
Фазность
3-фазный

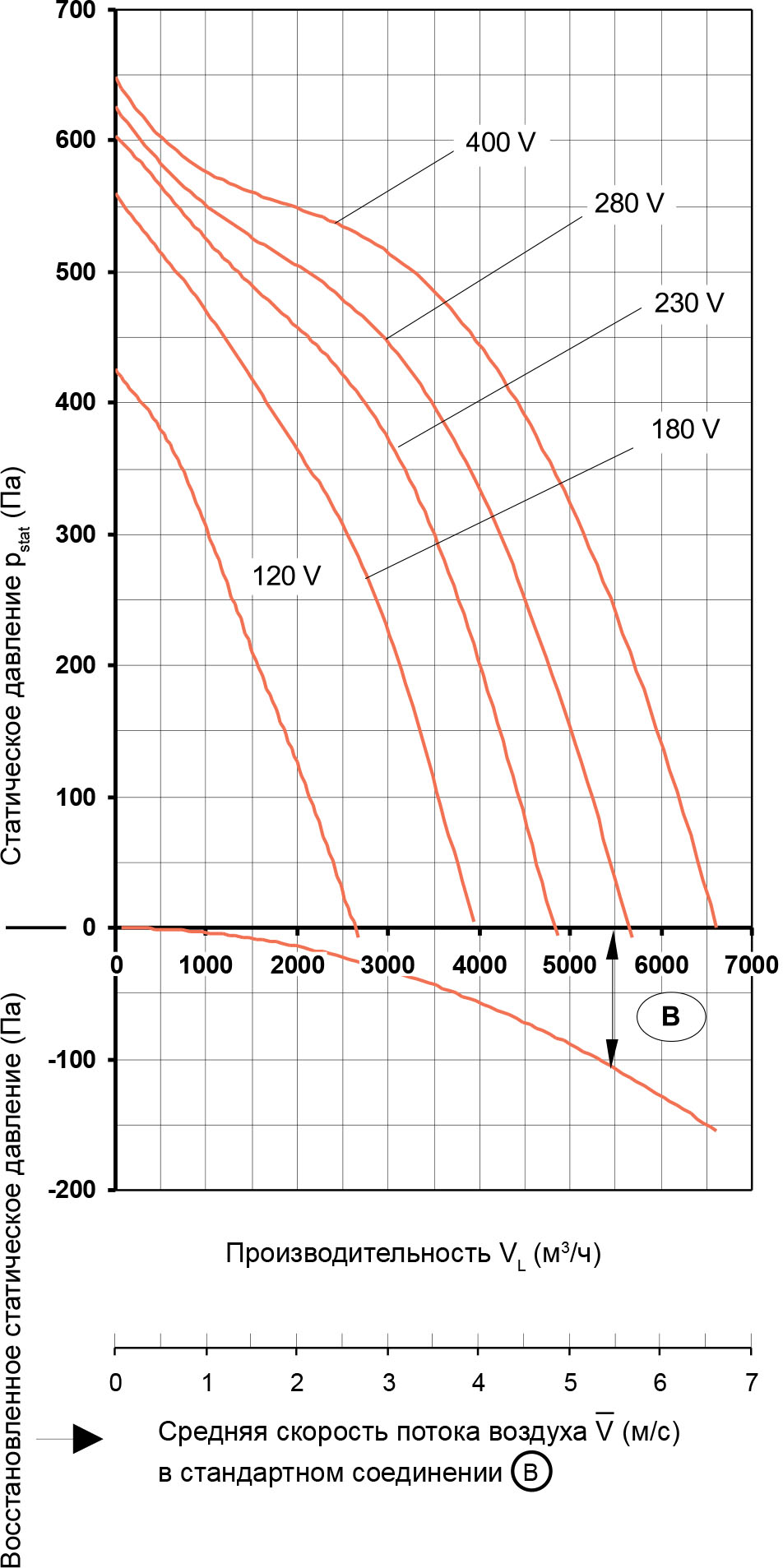

Аэродинамические характеристики вентиляционного модуля Fischbach VN 203

Данные по статическому давлению учитывают все потери давления при встраивании вентилятора в блок.
Технические характеристики рассчитаны при использовании вентиляторного блока в приточной или вытяжной вентиляции.

Восстановленное статическое давление В может быть получено с помощью кривой производительности. Это возможно, когда блок подсоединен к прямому нагнетательному воздуховоду (каналу), размеры которого соответствуют стандартному соединению В. Минимальная допустимая длина воздуховода составляет 2,1 м.

Шумовые характеристики вентиляторного модуля Fischbach VN 203

Уровень звукового давления Lp, дБ (A)

Модель Уровень звукового давления Lp, дБ (A)
Рабочее
напряжение, В		 80 100 125 150 170 190 230
Fischbach VN 203 со стороны всасывания 40 49 57 63 65 66 69
со стороны нагнетания 44 53 61 67 69 70 74

Уровень звуковой мощности LW, дБ

Модель Рабочее
напряжение, В		 Среднее значение частоты октавной полосы частот, Гц
63 125 250 500 1000 2000 4000 8000 Всего
Fischbach VN 203 80 со стороны всасывания 50 45 41 44 43 41 41 37 48
со стороны нагнетания 50 47 47 48 48 44 43 39 52
100 со стороны всасывания 57 54 50 53 52 50 50 46 57
со стороны нагнетания 57 55 55 57 57 53 52 48 61
125 со стороны всасывания 62 61 57 60 59 58 58 54 65
со стороны нагнетания 63 62 63 65 65 61 59 55 69
150 со стороны всасывания 67 66 62 66 65 63 63 59 71
со стороны нагнетания 68 68 68 71 71 67 65 61 75
170 со стороны всасывания 69 68 64 68 67 66 66 62 73
со стороны нагнетания 69 70 70 73 73 70 68 64 77
190 со стороны всасывания 69 69 65 69 68 67 67 63 74
со стороны нагнетания 70 71 71 74 74 71 69 65 78
230 со стороны всасывания 72 72 68 72 71 70 70 66 77
со стороны нагнетания 73 74 74 77 77 74 72 68 82

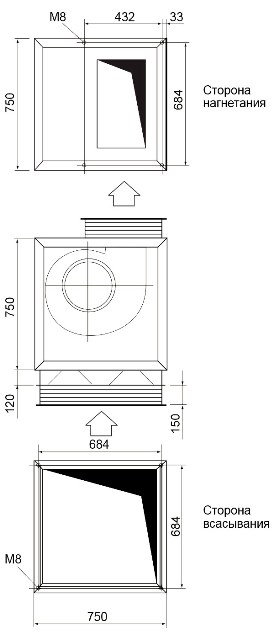

Габаритные размеры вентиляторного модуля Fischbach VN 203
