Fischbach VN 201

Name: Fischbach VN 201
Brand: Fischbach

Вентиляторный модуль

Производитель: Fischbach

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Есть в наличии

Код товара: ID27745

договорная

Вентиляторный модуль Fischbach VN 201. Производительность: 5435 м³/час; Потребляемая мощность: 1500 Вт; Максимальная температура перемещаемого воздуха: 60 °С; Класс защиты устройства: IP65.

Напряжение, В:230

Производительность, м³/час:5435

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Fischbach VN 201

Описание

Назначение вентиляторного блока Fischbach VN 201

Вентиляторный модуль Fischbach VN 201 с с компактным вентилятором FISCHBACH D 770/E 65 используется в вентиляционных установках и центральных кондиционерах, общеобменной и местной вентиляции различных зданий и сооружений, промышленности, сельском хозяйстве и др.

Конструкция вентиляторного модуля Fischbach VN 201

Корпус вентиляционных комплектующих изготовлен из оцинкованной стали. Специальная конструкция рамы корпуса из прочного алюминиевого многослойного профиля соединена при помощи пластмассовых угловых креплений. Двойные стенки корпуса толщиной 40 мм расположены на одном уровне и взаимозаменяемы. Теплоизоляция из негорючих минеральных волокон, обладающих высокой степенью термического сопротивления. Нормированный коэффициент звукоизоляции стенок согласно стандарту DIN 52210RW>40 дБ.

Сборка осуществляется при помощи прочных быстроразъёмных креплений (угол поворота 90°), полностью утопленных в пластмассовый профиль стенок с высоким прижимным усилием, а также гибких соединений со стороны всасывания и нагнетания. В модуле стандартной серии утановлен компактный вентилятор FISCHBACH двухстороннего всасывания D/DS.

По заказу поставляется также как приточная система вентиляции с нагревателем, охладителем, фильтром и вспомогательным оборудованием.

Характеристики

Основные

Модель

Fischbach VN 201

Напряжение, В

230

Сила тока, А

6,6

Частота тока, Гц

Класс изоляции двигателя

Класс защиты устройства, IP

Материал корпуса

листовая сталь, оцинкованная

Потребляемая мощность, Вт

1500

Производительность, м³/час

5435

Температура перемещаемой среды, °С

Фазность

1-фазный

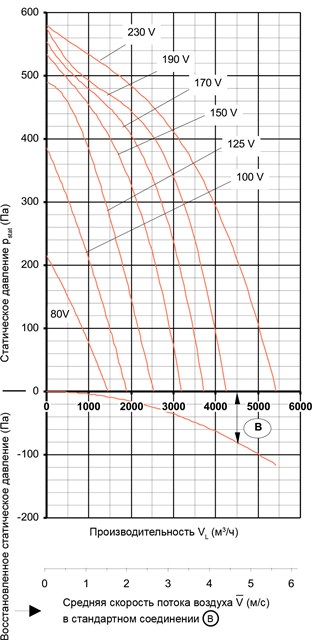

Аэродинамические характеристики вентиляционного модуля Fischbach VN 201

Данные по статическому давлению учитывают все потери давления при встраивании вентилятора в блок.
Технические характеристики рассчитаны при использовании вентиляторного блока в приточной или вытяжной вентиляции.

Восстановленное статическое давление В может быть получено с помощью кривой производительности. Это возможно, когда блок подсоединен к прямому нагнетательному воздуховоду (каналу), размеры которого соответствуют стандартному соединению В. Минимальная допустимая длина воздуховода составляет 2,1 м.

Шумовые характеристики вентиляторного модуля Fischbach VN 201

Уровень звукового давления L_p, дБ (A)

Модель	Уровень звукового давления L_p, дБ (A)
Модель	Рабочее напряжение, В	80	100	125	150	170	190	230
Fischbach VN 201	со стороны всасывания	41	47	53	58	61	63	66
Fischbach VN 201	со стороны нагнетания	45	51	57	62	65	67	71

Уровень звуковой мощности L_W, дБ

Модель	Рабочее напряжение, В	Среднее значение частоты октавной полосы частот, Гц
Модель	Рабочее напряжение, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach VN 201	80	со стороны всасывания	50	46	42	45	44	42	42	38	49
	80	со стороны нагнетания	51	47	48	49	49	45	43	40	53
	100	со стороны всасывания	55	51	48	51	50	47	48	44	55
	100	со стороны нагнетания	55	53	53	55	55	51	49	46	59
	125	со стороны всасывания	60	57	53	57	56	54	54	50	61
	125	со стороны нагнетания	60	59	59	61	61	57	56	52	65
	150	со стороны всасывания	63	62	58	61	60	59	59	55	66
	150	со стороны нагнетания	64	63	64	66	66	62	60	57	70
	170	со стороны всасывания	65	64	60	64	63	61	61	58	69
	170	со стороны нагнетания	66	66	66	69	69	65	63	59	73
	190	со стороны всасывания	67	66	63	66	65	64	64	60	71
	190	со стороны нагнетания	68	68	69	71	71	68	66	62	75
	230	со стороны всасывания	70	70	66	70	69	67	67	63	74
	230	со стороны нагнетания	71	72	72	75	75	71	69	65	73

Габаритные размеры вентиляторного модуля Fischbach VN 201
