Fischbach VN 104

Name: Fischbach VN 104
Brand: Fischbach

Вентиляторный модуль

Производитель: Fischbach

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Есть в наличии

Код товара: ID27744

договорная

Вентиляторный модуль Fischbach VN 104. Производительность: 3752 м³/час; Потребляемая мощность: 1300 Вт; Максимальная температура перемещаемого воздуха: 60 °С; Класс защиты устройства: IP65.

Напряжение, В:230

Производительность, м³/час:3752

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Fischbach VN 104

Описание

Назначение вентиляторного блока Fischbach VN 104

Вентиляторный модуль Fischbach VN 104 с с компактным вентилятором FISCHBACH DS 6-740/E 65 используется в вентиляционных установках и центральных кондиционерах, общеобменной и местной вентиляции различных зданий и сооружений, промышленности, сельском хозяйстве и др.

Конструкция вентиляторного модуля Fischbach VN 104

Корпус вентиляционных комплектующих изготовлен из оцинкованной стали. Специальная конструкция рамы корпуса из прочного алюминиевого многослойного профиля соединена при помощи пластмассовых угловых креплений. Двойные стенки корпуса толщиной 40 мм расположены на одном уровне и взаимозаменяемы. Теплоизоляция из негорючих минеральных волокон, обладающих высокой степенью термического сопротивления. Нормированный коэффициент звукоизоляции стенок согласно стандарту DIN 52210RW>40 дБ.

Сборка осуществляется при помощи прочных быстроразъёмных креплений (угол поворота 90°), полностью утопленных в пластмассовый профиль стенок с высоким прижимным усилием, а также гибких соединений со стороны всасывания и нагнетания. В модуле стандартной серии утановлен компактный вентилятор FISCHBACH двухстороннего всасывания D/DS.

По заказу поставляется также как приточная система вентиляции с нагревателем, охладителем, фильтром и вспомогательным оборудованием.

Характеристики

Основные

Модель

Fischbach VN 104

Напряжение, В

230

Сила тока, А

5,6

Частота тока, Гц

Класс изоляции двигателя

Класс защиты устройства, IP

Материал корпуса

листовая сталь, оцинкованная

Потребляемая мощность, Вт

1300

Производительность, м³/час

3752

Температура перемещаемой среды, °С

Фазность

1-фазный

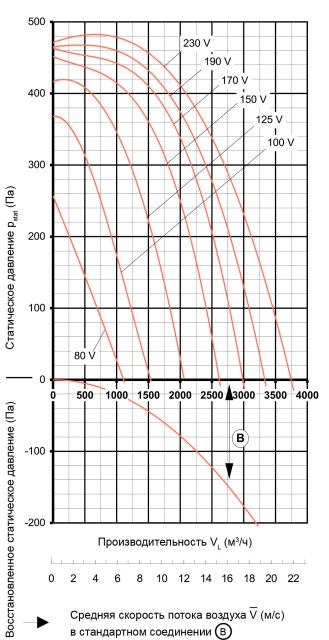

Аэродинамические характеристики вентиляционного модуля Fischbach VN 104

Данные по статическому давлению учитывают все потери давления при встраивании вентилятора в блок.
Технические характеристики рассчитаны при использовании вентиляторного блока в приточной или вытяжной вентиляции.

Восстановленное статическое давление В может быть получено с помощью кривой производительности. Это возможно, когда блок подсоединен к прямому нагнетательному воздуховоду (каналу), размеры которого соответствуют стандартному соединению В. Минимальная допустимая длина воздуховода составляет 1,2 м.

Шумовые характеристики вентиляторного модуля Fischbach VN 104

Уровень звукового давления L_p, дБ (A)

Модель	Уровень звукового давления L_p, дБ (A)
Модель	Рабочее напряжение, В	80	100	125	150	170	190	230
Fischbach VN 104	со стороны всасывания	39	45	51	56	58	61	64
Fischbach VN 104	со стороны нагнетания	43	50	55	60	63	66	69

Уровень звуковой мощности L_W, дБ

Модель	Рабочее напряжение, В	Среднее значение частоты октавной полосы частот, Гц
Модель	Рабочее напряжение, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach VN 104	80	со стороны всасывания	44	40	40	45	42	37	36	31	47
	80	со стороны нагнетания	49	44	45	50	46	42	40	35	51
	100	со стороны всасывания	49	46	47	51	48	44	43	38	53
	100	со стороны нагнетания	54	51	51	56	53	49	47	42	58
	125	со стороны всасывания	54	52	52	57	54	50	49	44	59
	125	со стороны нагнетания	59	57	57	61	59	55	53	48	63
	150	со стороны всасывания	58	57	57	61	59	55	53	49	64
	150	со стороны нагнетания	62	61	62	66	64	60	58	53	68
	170	со стороны всасывания	60	59	60	63	62	58	56	51	66
	170	со стороны нагнетания	65	64	64	68	67	63	61	56	71
	190	со стороны всасывания	62	62	62	66	64	61	59	54	69
	190	со стороны нагнетания	67	66	67	70	69	66	64	59	74
	230	со стороны всасывания	65	65	65	69	68	65	62	58	72
	230	со стороны нагнетания	70	70	70	74	73	70	67	62	77

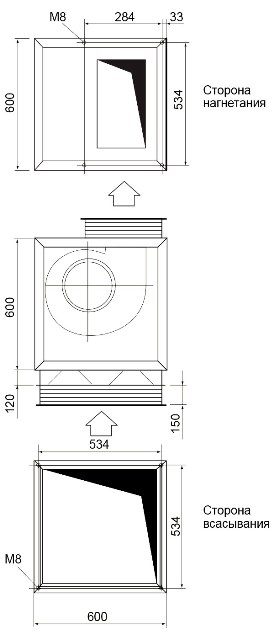

Габаритные размеры вентиляторного модуля Fischbach VN 104
