Вентиляторный модуль Fischbach VN 103. Производительность: 3445 м³/час; Потребляемая мощность: 1400 Вт; Максимальная температура перемещаемого воздуха: 60 °С; Класс защиты устройства: IP65.

Напряжение, В:230

Производительность, м³/час:3445

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Fischbach VN 103

Описание

Назначение вентиляторного блока Fischbach VN 103

Вентиляторный модуль Fischbach VN 103 с с компактным вентилятором FISCHBACH DS 6-740/E 35 используется в вентиляционных установках и центральных кондиционерах, общеобменной и местной вентиляции различных зданий и сооружений, промышленности, сельском хозяйстве и др.

Конструкция вентиляторного модуля Fischbach VN 103

Корпус вентиляционных комплектующих изготовлен из оцинкованной стали. Специальная конструкция рамы корпуса из прочного алюминиевого многослойного профиля соединена при помощи пластмассовых угловых креплений. Двойные стенки корпуса толщиной 40 мм расположены на одном уровне и взаимозаменяемы. Теплоизоляция из негорючих минеральных волокон, обладающих высокой степенью термического сопротивления. Нормированный коэффициент звукоизоляции стенок согласно стандарту DIN 52210RW>40 дБ.

Сборка осуществляется при помощи прочных быстроразъёмных креплений (угол поворота 90°), полностью утопленных в пластмассовый профиль стенок с высоким прижимным усилием, а также гибких соединений со стороны всасывания и нагнетания. В модуле стандартной серии утановлен компактный вентилятор FISCHBACH двухстороннего всасывания D/DS.

По заказу поставляется также как приточная система вентиляции с нагревателем, охладителем, фильтром и вспомогательным оборудованием.

Характеристики

Основные

Модель

Fischbach VN 103

Напряжение, В

230

Сила тока, А

5,5

Частота тока, Гц

Класс изоляции двигателя

Класс защиты устройства, IP

Материал корпуса

листовая сталь, оцинкованная

Потребляемая мощность, Вт

1400

Производительность, м³/час

3445

Температура перемещаемой среды, °С

Фазность

1-фазный

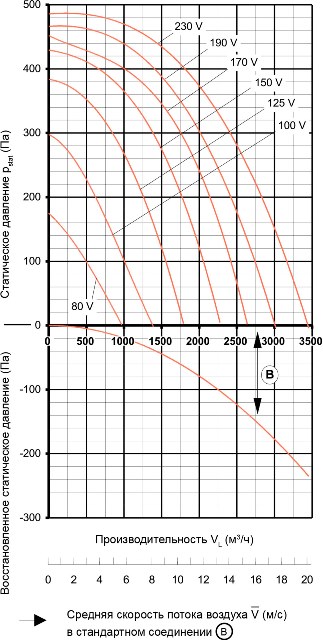

Аэродинамические характеристики вентиляционного модуля Fischbach VN 103

Данные по статическому давлению учитывают все потери давления при встраивании вентилятора в блок.
Технические характеристики рассчитаны при использовании вентиляторного блока в приточной или вытяжной вентиляции.

Восстановленное статическое давление В может быть получено с помощью кривой производительности. Это возможно, когда блок подсоединен к прямому нагнетательному воздуховоду (каналу), размеры которого соответствуют стандартному соединению В. Минимальная допустимая длина воздуховода составляет 1,2 м.

Шумовые характеристики вентиляторного модуля Fischbach VN 103

Уровень звукового давления L_p, дБ (A)

Модель	Уровень звукового давления L_p, дБ (A)
Модель	Рабочее напряжение, В	80	100	125	150	170	190	230
Fischbach VN 103	со стороны всасывания	40	46	53	57	60	62	65
Fischbach VN 103	со стороны нагнетания	44	51	57	62	65	67	70

Уровень звуковой мощности L_W, дБ

Модель	Рабочее напряжение, В	Среднее значение частоты октавной полосы частот, Гц
Модель	Рабочее напряжение, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach VN 103	80	со стороны всасывания	45	41	41	46	43	39	37	32	48
	80	со стороны нагнетания	50	46	46	51	47	43	42	37	52
	100	со стороны всасывания	51	48	48	53	50	46	44	39	54
	100	со стороны нагнетания	55	52	53	57	54	50	49	44	59
	125	со стороны всасывания	55	54	54	58	56	52	50	45	61
	125	со стороны нагнетания	60	58	59	63	61	57	55	50	65
	150	со стороны всасывания	59	58	59	63	61	57	55	51	65
	150	со стороны нагнетания	64	63	63	67	66	62	60	55	70
	170	со стороны всасывания	61	61	61	65	64	60	58	53	68
	170	со стороны нагнетания	66	66	66	70	69	65	63	58	73
	190	со стороны всасывания	63	63	63	67	66	62	60	55	70
	190	со стороны нагнетания	68	68	68	72	71	67	65	60	75
	230	со стороны всасывания	65	66	66	69	69	65	63	58	73
	230	со стороны нагнетания	70	71	71	74	74	70	68	63	78

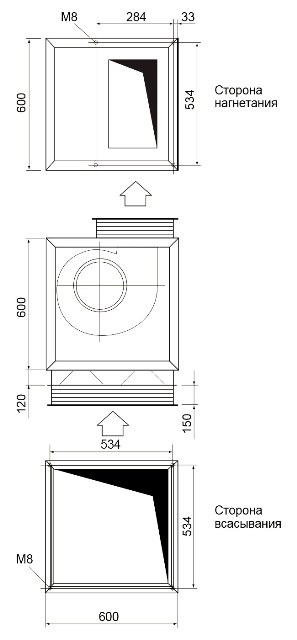

Габаритные размеры вентиляторного модуля Fischbach VN 103
