Fischbach VF 501

Name: Fischbach VF 501
Brand: Fischbach

Вентиляторный модуль

Производитель: Fischbach

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Есть в наличии

Код товара: ID27785

договорная

Вентиляторный модуль Fischbach VF 501. Производительность: 7980 м³/час; Потребляемая мощность: 5400 Вт; Максимальная температура перемещаемого воздуха: 60 °С; Класс защиты устройства: IP65.

Напряжение, В:400

Производительность, м³/час:7980

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Fischbach VF 501

Описание

Назначение вентиляторного блока Fischbach VF 501

Вентиляторный модуль Fischbach VF 501 с с компактным вентилятором FISCHBACH 2×CFE 931/D 1 используется в вентиляционных установках и центральных кондиционерах, общеобменной и местной вентиляции различных зданий и сооружений, промышленности, сельском хозяйстве и др.

Конструкция вентиляторного модуля Fischbach VF 501

Корпус вентиляционных комплектующих изготовлен из оцинкованной стали. Специальная конструкция рамы корпуса из прочного алюминиевого многослойного профиля соединена при помощи пластмассовых угловых креплений. Двойные стенки корпуса толщиной 40 мм расположены на одном уровне и взаимозаменяемы. Теплоизоляция из негорючих минеральных волокон, обладающих высокой степенью термического сопротивления. Нормированный коэффициент звукоизоляции стенок согласно стандарту DIN 52210RW>40 дБ.

Сборка осуществляется при помощи прочных быстроразъёмных креплений (угол поворота 90°), полностью утопленных в пластмассовый профиль стенок с высоким прижимным усилием, а также гибких соединений со стороны всасывания и нагнетания. В модуле стандартной серии утановлен компактный вентилятор FISCHBACH двухстороннего всасывания D/DS.

По заказу поставляется также как приточная система вентиляции с нагревателем, охладителем, фильтром и вспомогательным оборудованием.

Характеристики

Основные

Модель

Fischbach VF 501

Напряжение, В

400

Сила тока, А

10,88

Частота тока, Гц

Класс изоляции двигателя

Класс защиты устройства, IP

Материал корпуса

листовая сталь, оцинкованная

Потребляемая мощность, Вт

5400

Производительность, м³/час

7980

Температура перемещаемой среды, °С

Фазность

3-фазный

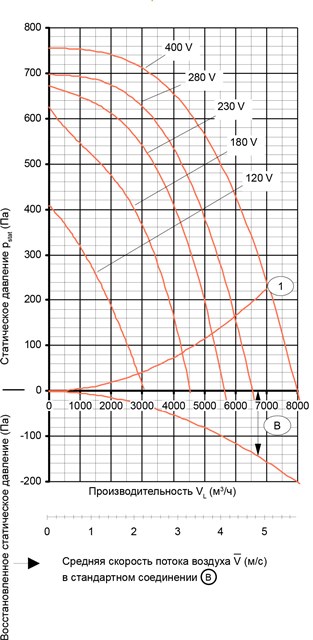

Аэродинамические характеристики вентиляционного модуля Fischbach VF 501

Максимальная допустимая температура перемещаемого воздуха составляет:
В режиме свободного выдувания ниже кривой 1: 50 ºC
Выше кривой 1: 60 ºC

Данные по статическому давлению учитывают все потери давления при встраивании вентилятора в блок.
Технические характеристики рассчитаны при использовании вентиляторного блока в приточной или вытяжной вентиляции.

Восстановленное статическое давление В может быть получено с помощью кривой производительности. Это возможно, когда блок подсоединен к прямому нагнетательному воздуховоду (каналу), размеры которого соответствуют стандартному соединению В. Минимальная допустимая длина воздуховода составляет 2,0 м.

Шумовые характеристики вентиляторного модуля Fischbach VF 501

Уровень звукового давления L_p, дБ (A)

Модель	Уровень звукового давления L_p, дБ (A)
Модель	Рабочее напряжение, В	120	180	230	280	400
Fischbach VF 501	со стороны всасывания	40	46	53	58	61
Fischbach VF 501	со стороны нагнетания	41	48	54	60	63

Уровень звуковой мощности L_W, дБ

Модель	Рабочее напряжение, В	Среднее значение частоты октавной полосы частот, Гц
Модель	Рабочее напряжение, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach VF 501	120	со стороны всасывания	46	41	41	46	43	38	37	32	48
	120	со стороны нагнетания	47	43	43	48	44	40	38	33	49
	180	со стороны всасывания	51	47	48	52	49	45	43	39	54
	180	со стороны нагнетания	52	49	49	54	51	46	45	40	56
	230	со стороны всасывания	56	54	54	59	56	52	50	46	61
	230	со стороны нагнетания	58	56	56	60	58	54	52	47	62
	280	со стороны всасывания	60	59	59	63	61	58	56	51	66
	280	со стороны нагнетания	62	61	61	65	63	59	57	53	67
	400	со стороны всасывания	63	62	62	66	65	61	59	54	69
	400	со стороны нагнетания	64	64	64	68	66	63	61	56	71

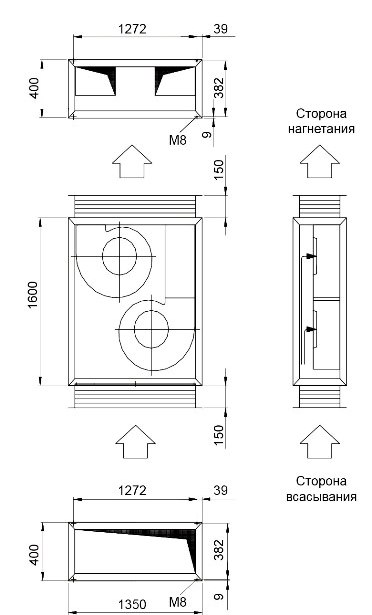

Габаритные размеры вентиляторного модуля Fischbach VF 501
