Вентиляторный модуль Fischbach VF 102. Производительность: 1968 м³/час; Потребляемая мощность: 700 Вт; Максимальная температура перемещаемого воздуха: 60 °С; Класс защиты устройства: IP65.

Напряжение, В:230

Производительность, м³/час:1968

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Fischbach VF 102

Описание

Назначение вентиляторного блока Fischbach VF 102

Вентиляторный модуль Fischbach VF 102 с с компактным вентилятором FISCHBACH CFE 740/E 25 используется в вентиляционных установках и центральных кондиционерах, общеобменной и местной вентиляции различных зданий и сооружений, промышленности, сельском хозяйстве и др.

Конструкция вентиляторного модуля Fischbach VF 102

Корпус вентиляционных комплектующих изготовлен из оцинкованной стали. Специальная конструкция рамы корпуса из прочного алюминиевого многослойного профиля соединена при помощи пластмассовых угловых креплений. Двойные стенки корпуса толщиной 40 мм расположены на одном уровне и взаимозаменяемы. Теплоизоляция из негорючих минеральных волокон, обладающих высокой степенью термического сопротивления. Нормированный коэффициент звукоизоляции стенок согласно стандарту DIN 52210RW>40 дБ.

Сборка осуществляется при помощи прочных быстроразъёмных креплений (угол поворота 90°), полностью утопленных в пластмассовый профиль стенок с высоким прижимным усилием, а также гибких соединений со стороны всасывания и нагнетания. В модуле стандартной серии утановлен компактный вентилятор FISCHBACH двухстороннего всасывания D/DS.

По заказу поставляется также как приточная система вентиляции с нагревателем, охладителем, фильтром и вспомогательным оборудованием.

Характеристики

Основные

Модель

Fischbach VF 102

Напряжение, В

230

Сила тока, А

3,3

Частота тока, Гц

Класс изоляции двигателя

Класс защиты устройства, IP

Материал корпуса

листовая сталь, оцинкованная

Потребляемая мощность, Вт

700

Производительность, м³/час

1968

Температура перемещаемой среды, °С

Фазность

1-фазный

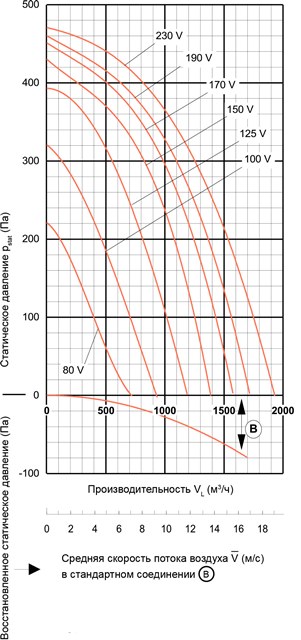

Аэродинамические характеристики вентиляционного модуля Fischbach VF 102

Данные по статическому давлению учитывают все потери давления при встраивании вентилятора в блок.
Технические характеристики рассчитаны при использовании вентиляторного блока в приточной или вытяжной вентиляции.

Восстановленное статическое давление В может быть получено с помощью кривой производительности. Это возможно, когда блок подсоединен к прямому нагнетательному воздуховоду (каналу), размеры которого соответствуют стандартному соединению В. Минимальная допустимая длина воздуховода составляет 1,2 м.

Шумовые характеристики вентиляторного модуля Fischbach VF 102

Уровень звукового давления L_p, дБ (A)

Модель	Уровень звукового давления L_p, дБ (A)
Модель	Рабочее напряжение, В	80	100	125	150	170	190	230
Fischbach VF 102	со стороны всасывания	40	48	56	61	64	66	68
Fischbach VF 102	со стороны нагнетания	42	49	57	63	66	68	70

Уровень звуковой мощности L_W, дБ

Модель	Рабочее напряжение, В	Среднее значение частоты октавной полосы частот, Гц
Модель	Рабочее напряжение, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach VF 102	80	со стороны всасывания	46	42	42	47	43	39	37	33	48
	80	со стороны нагнетания	48	43	43	48	45	40	39	34	50
	100	со стороны всасывания	52	49	49	54	51	47	45	40	56
	100	со стороны нагнетания	54	50	51	55	52	48	47	42	57
	125	со стороны всасывания	58	57	57	61	59	55	53	49	63
	125	со стороны нагнетания	60	58	59	63	61	57	55	50	65
	150	со стороны всасывания	63	62	62	66	65	61	59	54	69
	150	со стороны нагнетания	64	64	64	68	66	63	61	56	71
	170	со стороны всасывания	65	65	65	69	68	64	62	57	72
	170	со стороны нагнетания	67	67	67	71	70	66	64	59	74
	190	со стороны всасывания	67	67	67	71	70	67	65	60	74
	190	со стороны нагнетания	69	69	69	73	72	68	66	62	76
	230	со стороны всасывания	69	69	69	73	72	69	67	62	76
	230	со стороны нагнетания	70	71	71	75	74	71	69	64	78

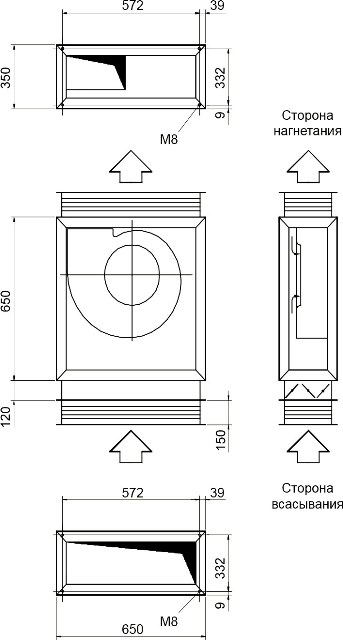

Габаритные размеры вентиляторного модуля Fischbach VF 102
