Вентилятор центробежный Fischbach DS 9-070/D 2.5. Производительность: 10250м3/час; Потребляемая мощность: 5600 Вт; Частота вращения: 1415 об./мин; Максимальная температура перемещаемого воздуха: 60 °С; Класс защиты устройства: IP65.
Напряжение, В:400
Об./мин:1415
Доставка
Нова Пошта
Деливери (экономия 10% от стоимости доставки)
Самовывоз
Fischbach DS 9-070/D 2.5
Описание
Назначение радиального вентилятора Fischbach DS 9-070/D 2.5
Вентилятор центробежный радиальный Fischbach DS 9-070/D 2.5 используется в вентиляционных установках и центральных кондиционерах, общеобменной и местной вентиляции различных зданий и сооружений, промышленности, сельском хозяйстве и др.
Центробежный вентилятор FISCHBACH двустороннего всасывания оснащен встроенным четырехполюсным двигателем с дисковым ротором (230 В/400 В/50 Гц). Рабочее колесо вентилятора с загнутыми вперед лопатками изготовлено из оцинкованной листовой стали. В зависимости от типа, штампованное или клепаное. Внутренний агрегат соотнесен по точности балансировки к классу Q1 согласно стандарту ISO 1940, части 1. По желанию возможна также точнейшая электронная балансировка. Неподвижный вал двигателя радиального вентилятора закреплен в корпусе на резинометаллических креплениях (амортизаторах), благодаря которым вибрация не передается на корпус вентилятора. Корпус вентилятора центробежного радиального FISCHBACH из листовой стали покрыт краской RAL7035, по желанию возможны другие цвета.
Конструкция корпуса центробежного вентилятора изготовлена из оцинкованной или высокосортной стали. Положение крепежных угловых планок на корпусе может быть изменено благодаря наличию большого числа круглых отверстий, а также благодаря точечным сварным гайкам. Продольные отверстия облегчают крепление на опоре. Двигатель с дисковым ротором FISCHBACH оснащен термоконтактом, который в сочетании с защитой двигателя и блокировкой повторного включения (вспомогательное оборудование) выполняет функцию полной защиты и позволяет без каких-либо затруднений установить индикацию аварийного состояния и/или режима работы.
Характеристики вентилятора радиального Fischbach DS 9-070/D 2.5
Степень защиты двигателя IP65 (полная защита от влаги и пыли) согласно стандарту DIN 40050, знак соответствия стандартам ЕС. Класс изоляции F (155 ºC) в соответствии с предписанием 0530 Союза немецких электротехников. Двигатель является регулируемым в диапазоне 0…100 %. Максимальная температура эксплуатации — 60 ºC.
Характеристики
Основные
Модель
Fischbach DS 9-070/D 2.5
Напряжение, В
400
Сила тока, А
11,0
Частота тока, Гц
50
Об./мин
1415
Класс изоляции двигателя
F
Класс защиты устройства, IP
65
Материал корпуса
листовая сталь, оцинкованная
Масса, кг
68
Потребляемая мощность, Вт
5600
Производительность, м³/час
10250
Температура перемещаемой среды, °С
60
Фазность
3-фазный
Цвет
RAL7035

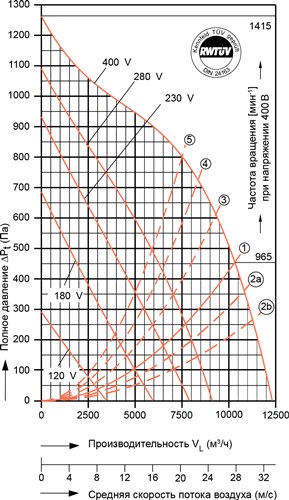

Системная кривая для динамического давления при площади сечения выходного канала вентилятора 0,1032 м2. Для рабочих точек, лежащих выше этой кривой, максимально допустимая температура воздуха составляет 30 ºC.
2.a. Системная кривая с учетом повышения статического давления за счет использования ПЕРЕХОДНИКА (квадратной формы) с присоединенным воздуховодом (длина воздуховода 1,0 м).
2.b. Системная кривая с учетом повышения статического давления за счет использования РАССЕИВАЮЩЕЙ РАМКИ (аксессуар FISCHBACH) с присоединенным воздуховодом (длина воздуховода 3,0 м).
3. Для рабочих точек, лежащих выше этой кривой, максимально допустимая температура воздуха составляет 40 ºC.
4. Для рабочих точек, лежащих выше этой кривой, максимально допустимая температура воздуха составляет 50 ºC.
5. Для рабочих точек, лежащих выше этой кривой, максимально допустимая температура воздуха составляет 60 ºC.
