Fischbach DS 8-980/D 2.5

Центробежный вентилятор

Производитель: Fischbach
0
Все о товаре
Описание
Характеристики
Аэродинамические характеристики
Габаритные размеры
Отзывы 0
Вопросы0
Есть в наличии
Код товара: ID26774
договорная

Вентилятор центробежный Fischbach DS 8-980/D 2.5. Производительность: 10010 м3/час; Потребляемая мощность: 5110 Вт; Частота вращения: 1370 об./мин; Максимальная температура перемещаемого воздуха: 60 °С; Класс защиты устройства: IP65.

Напряжение, В:400
Об./мин:1370
Доставка
Нова Пошта Нова Пошта
Деливери (экономия 10% от стоимости доставки) Деливери (экономия 10% от стоимости доставки)
Самовывоз Самовывоз
Fischbach DS 8-980/D 2.5
Описание

Назначение радиального вентилятора Fischbach DS 8-980/D 2.5

Вентилятор центробежный радиальный Fischbach DS 8-980/D 2.5 используется в вентиляционных установках и центральных кондиционерах, общеобменной и местной вентиляции различных зданий и сооружений, промышленности, сельском хозяйстве и др.

Конструкция центробежного вентилятора Fischbach DS 8-980/D 2.5

Центробежный вентилятор FISCHBACH двустороннего всасывания оснащен встроенным четырехполюсным двигателем с дисковым ротором (230 В/400 В/50 Гц). Рабочее колесо вентилятора с загнутыми вперед лопатками изготовлено из оцинкованной листовой стали. В зависимости от типа, штампованное или клепаное. Внутренний агрегат соотнесен по точности балансировки к классу Q1 согласно стандарту ISO 1940, части 1. По желанию возможна также точнейшая электронная балансировка. Неподвижный вал двигателя радиального вентилятора закреплен в корпусе на резинометаллических креплениях (амортизаторах), благодаря которым вибрация не передается на корпус вентилятора. Корпус вентилятора центробежного радиального FISCHBACH из листовой стали покрыт краской RAL7035, по желанию возможны другие цвета.

Конструкция корпуса центробежного вентилятора изготовлена из оцинкованной или высокосортной стали. Положение крепежных угловых планок на корпусе может быть изменено благодаря наличию большого числа круглых отверстий, а также благодаря точечным сварным гайкам. Продольные отверстия облегчают крепление на опоре. Двигатель с дисковым ротором FISCHBACH оснащен термоконтактом, который в сочетании с защитой двигателя и блокировкой повторного включения (вспомогательное оборудование) выполняет функцию полной защиты и позволяет без каких-либо затруднений установить индикацию аварийного состояния и/или режима работы.

Характеристики вентилятора радиального Fischbach DS 8-980/D 2.5

Степень защиты двигателя IP65 (полная защита от влаги и пыли) согласно стандарту DIN 40050, знак соответствия стандартам ЕС. Класс изоляции F (155 ºC) в соответствии с предписанием 0530 Союза немецких электротехников. Двигатель является регулируемым в диапазоне 0…100 %. Максимальная температура эксплуатации — 60 ºC.

Характеристики
Основные
Модель
Fischbach DS 8-980/D 2.5
Напряжение, В
400
Сила тока, А
10,95
Частота тока, Гц
50
Об./мин
1370
Класс изоляции двигателя
F
Класс защиты устройства, IP
65
Материал корпуса
листовая сталь, оцинкованная
Масса, кг
67
Потребляемая мощность, Вт
5110
Производи­тельность, м³/час
10010
Температура перемещаемой среды, °С
60
Фазность
3-фазный
Цвет
RAL7035

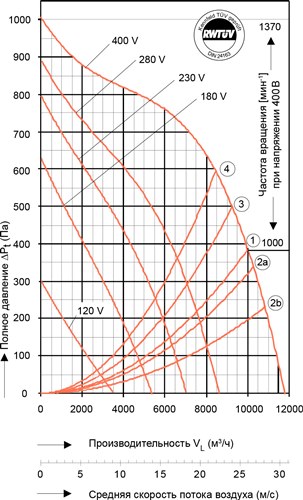

Аэродинамические характеристики радиального вентилятора Fischbach DS 8-980/D 2.5

  1. Системная кривая для динамического давления при площади сечения выходного канала вентилятора 0,1069 м2. Для рабочих точек, лежащих выше этой кривой, максимально допустимая температура воздуха составляет 30 ºC.

2.a. Системная кривая с учетом повышения статического давления за счет использования ПЕРЕХОДНИКА (квадратной
формы) с присоединенным воздуховодом (длина воздуховода 1,0 м).

2.b. Системная кривая с учетом повышения статического давления за счет использования РАССЕИВАЮЩЕЙ РАМКИ
(аксессуар FISCHBACH) с присоединенным воздуховодом (длина воздуховода 2,0 м).

3. Для рабочих точек, лежащих выше этой кривой, максимально допустимая температура воздуха составляет 45 ºC.

4. Для рабочих точек, лежащих выше этой кривой, максимально допустимая температура воздуха составляет 60 ºC.

Подбор центробежного вентилятора Fischbach DS 8-980/D 2.5

Аэродинамические характеристики центробежного вентилятора Fischbach DS 8-980/D 2.5

Шумовые характеристики центробежного вентилятора Fischbach DS 8-980/D 2.5

Уровень звукового давления Lp, дБ (A)

Модель Уровень звукового давления Lp, дБ (A)
Рабочее
напряжение, В
120 180 230 280 400
Fischbach DS 8-980/D 2.5 со стороны всасывания 55 64 69 72 76
со стороны нагнетания 57 66 70 74 78

Уровень звуковой мощности LW, дБ

Модель Рабочее
напряжение, В
Среднее значение частоты октавной полосы частот, Гц
63 125 250 500 1000 2000 4000 8000 Всего
Fischbach DS 8-980/D 2.5 120 со стороны всасывания 58 56 57 61 59 55 53 48 63
со стороны нагнетания 60 58 58 63 60 57 55 50 65
180 со стороны всасывания 65 65 65 69 68 64 62 57 72
со стороны нагнетания 67 67 67 71 69 66 64 59 74
230 со стороны всасывания 69 69 70 73 72 69 67 62 77
со стороны нагнетания 71 71 71 75 74 71 69 64 78
280 со стороны всасывания 71 73 73 76 76 72 70 65 80
со стороны нагнетания 73 75 75 78 78 75 72 67 82
400 со стороны всасывания 75 77 77 80 80 77 75 70 84
со стороны нагнетания 77 79 79 82 82 79 77 72 86

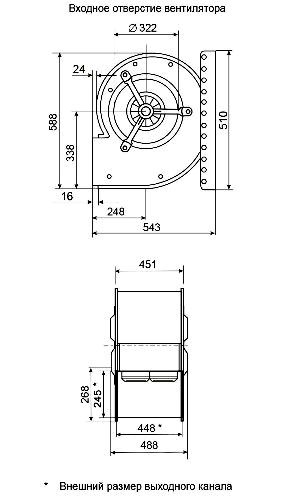

Габаритные размеры центробежного вентилятора Fischbach DS 8-980/D 2.5
