Fischbach D 540/E 25

Name: Fischbach D 540/E 25
Brand: Fischbach

Центробежный вентилятор

Производитель: Fischbach

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Есть в наличии

Код товара: ID26673

договорная

Вентилятор центробежный Fischbach D 540/E 25. Производительность: 2480 м³/час; Потребляемая мощность: 770 Вт; Частота вращения: 1440 об./мин; Максимальная температура перемещаемого воздуха: 60 °С; Класс защиты устройства: IP65.

Напряжение, В:230

Об./мин:1440

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Fischbach D 540/E 25

Описание

Назначение радиального вентилятора Fischbach D 540/E 25

Вентилятор центробежный радиальный Fischbach D 540/E 25 используется в вентиляционных установках и центральных кондиционерах, общеобменной и местной вентиляции различных зданий и сооружений, промышленности, сельском хозяйстве и др.

Конструкция центробежного вентилятора Fischbach D 540/E 25

Центробежный вентилятор FISCHBACH двустороннего всасывания оснащен встроенным четырехполюсным двигателем с дисковым ротором (230 В/400 В/50 Гц). Рабочее колесо вентилятора с загнутыми вперед лопатками изготовлено из оцинкованной листовой стали. В зависимости от типа, штампованное или клепаное. Внутренний агрегат соотнесен по точности балансировки к классу Q1 согласно стандарту ISO 1940, части 1. По желанию возможна также точнейшая электронная балансировка. Неподвижный вал двигателя радиального вентилятора закреплен в корпусе на резинометаллических креплениях (амортизаторах), благодаря которым вибрация не передается на корпус вентилятора. Корпус вентилятора центробежного радиального FISCHBACH из листовой стали покрыт краской RAL7035, по желанию возможны другие цвета.

Конструкция корпуса центробежного вентилятора изготовлена из оцинкованной или высокосортной стали. Положение крепежных угловых планок на корпусе может быть изменено благодаря наличию большого числа круглых отверстий, а также благодаря точечным сварным гайкам. Продольные отверстия облегчают крепление на опоре. Двигатель с дисковым ротором FISCHBACH оснащен термоконтактом, который в сочетании с защитой двигателя и блокировкой повторного включения (вспомогательное оборудование) выполняет функцию полной защиты и позволяет без каких-либо затруднений установить индикацию аварийного состояния и/или режима работы.

Характеристики вентилятора радиального Fischbach D 540/E 25

Степень защиты двигателя IP65 (полная защита от влаги и пыли) согласно стандарту DIN 40050, знак соответствия стандартам ЕС. Класс изоляции F (155 ºC) в соответствии с предписанием 0530 Союза немецких электротехников. Двигатель является регулируемым в диапазоне 0…100 %. Максимальная температура эксплуатации — 60 ºC.

Характеристики

Основные

Модель

Fischbach D 540/E 25

Напряжение, В

230

Сила тока, А

3,71

Частота тока, Гц

Об./мин

1440

Класс изоляции двигателя

Класс защиты устройства, IP

Материал корпуса

листовая сталь, оцинкованная

Масса, кг

Потребляемая мощность, Вт

770

Производительность, м³/час

2480

Температура перемещаемой среды, °С

Фазность

1-фазный

Цвет

RAL7035

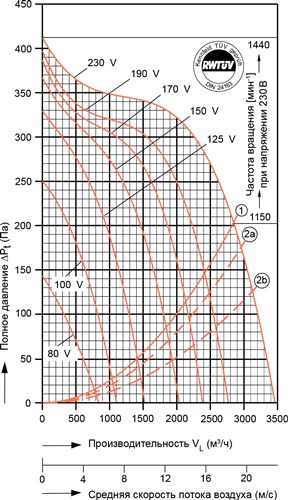

Аэродинамические характеристики радиального вентилятора Fischbach D 540/E 25

Системная кривая для динамического давления при площади сечения выходного канала вентилятора 0,0422 м². Для рабочих точек, лежащих выше этой кривой, максимально допустимая температура воздуха составляет 60 ºC.
(Кривая построена для вентилятора, работающего в режиме свободного выдувания).

2.a. Системная кривая с учетом повышения статического давления за счет использования ПЕРЕХОДНИКА (квадратной
формы) с присоединенным воздуховодом (длина воздуховода 0,9 м).

2.b. Системная кривая с учетом повышения статического давления за счет использования РАССЕИВАЮЩЕЙ РАМКИ
(аксессуар FISCHBACH) с присоединенным воздуховодом (длина воздуховода 2,9 м).

Подбор центробежного вентилятора Fischbach D 540/E 25

Аэродинамические характеристики центробежного вентилятора Fischbach D 540/E 25

Шумовые характеристики центробежного вентилятора Fischbach D 540/E 25

Уровень звукового давления L_p, дБ (A)

Модель	Уровень звукового давления L_p, дБ (A)
Модель	Рабочее напряжение, В	80	100	125	150	170	190	230
Fischbach D 540/E 25	со стороны всасывания	40	46	53	58	61	63	66
Fischbach D 540/E 25	со стороны нагнетания	41	48	54	60	63	65	68

Уровень звуковой мощности L_W, дБ

Модель	Рабочее напряжение, В	Среднее значение частоты октавной полосы частот, Гц
Модель	Рабочее напряжение, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach D 540/E 25	80	со стороны всасывания	46	41	41	46	43	38	37	32	48
	80	со стороны нагнетания	47	43	43	48	44	40	38	33	49
	100	со стороны всасывания	51	47	48	52	49	45	43	39	54
	100	со стороны нагнетания	52	49	49	54	51	46	45	40	56
	125	со стороны всасывания	56	54	54	59	56	52	50	46	61
	125	со стороны нагнетания	58	56	56	60	58	54	52	47	62
	150	со стороны всасывания	60	59	59	63	61	58	56	51	66
	150	со стороны нагнетания	62	61	61	65	63	59	57	53	68
	170	со стороны всасывания	63	62	62	66	65	61	59	54	69
	170	со стороны нагнетания	64	64	64	68	66	63	61	56	71
	190	со стороны всасывания	64	64	64	68	67	63	61	56	71
	190	со стороны нагнетания	66	66	66	70	69	65	63	58	73
	230	со стороны всасывания	67	67	67	71	70	66	64	59	74
	230	со стороны нагнетания	69	69	69	73	72	68	66	61	76

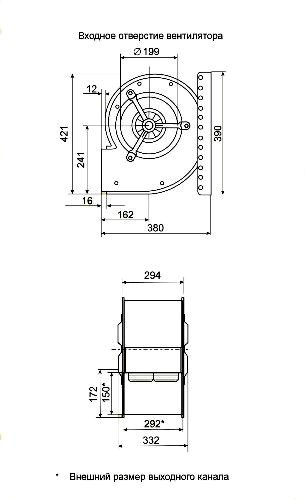

Габаритные размеры центробежного вентилятора Fischbach D 540/E 25
