Fischbach D 340/E 1

Name: Fischbach D 340/E 1
Brand: Fischbach

Центробежный вентилятор

Производитель: Fischbach

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Есть в наличии

Код товара: ID26671

договорная

Вентилятор центробежный Fischbach D 340/E 1. Производительность: 1620 м³/час; Потребляемая мощность: 350 Вт; Частота вращения: 1365 об./мин; Максимальная температура перемещаемого воздуха: 60 °С; Класс защиты устройства: IP65.

Напряжение, В:230

Об./мин:1365

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Fischbach D 340/E 1

Описание

Назначение радиального вентилятора Fischbach D 340/E 1

Вентилятор центробежный радиальный Fischbach D 340/E 1 используется в вентиляционных установках и центральных кондиционерах, общеобменной и местной вентиляции различных зданий и сооружений, промышленности, сельском хозяйстве и др.

Конструкция центробежного вентилятора Fischbach D 340/E 1

Центробежный вентилятор FISCHBACH двустороннего всасывания оснащен встроенным четырехполюсным двигателем с дисковым ротором (230 В/400 В/50 Гц). Рабочее колесо вентилятора с загнутыми вперед лопатками изготовлено из оцинкованной листовой стали. В зависимости от типа, штампованное или клепаное. Внутренний агрегат соотнесен по точности балансировки к классу Q1 согласно стандарту ISO 1940, части 1. По желанию возможна также точнейшая электронная балансировка. Неподвижный вал двигателя радиального вентилятора закреплен в корпусе на резинометаллических креплениях (амортизаторах), благодаря которым вибрация не передается на корпус вентилятора. Корпус вентилятора центробежного радиального FISCHBACH из листовой стали покрыт краской RAL7035, по желанию возможны другие цвета.

Конструкция корпуса центробежного вентилятора изготовлена из оцинкованной или высокосортной стали. Положение крепежных угловых планок на корпусе может быть изменено благодаря наличию большого числа круглых отверстий, а также благодаря точечным сварным гайкам. Продольные отверстия облегчают крепление на опоре. Двигатель с дисковым ротором FISCHBACH оснащен термоконтактом, который в сочетании с защитой двигателя и блокировкой повторного включения (вспомогательное оборудование) выполняет функцию полной защиты и позволяет без каких-либо затруднений установить индикацию аварийного состояния и/или режима работы.

Характеристики вентилятора радиального Fischbach D 340/E 1

Степень защиты двигателя IP65 (полная защита от влаги и пыли) согласно стандарту DIN 40050, знак соответствия стандартам ЕС. Класс изоляции F (155 ºC) в соответствии с предписанием 0530 Союза немецких электротехников. Двигатель является регулируемым в диапазоне 0…100 %. Максимальная температура эксплуатации — 60 ºC.

Характеристики

Основные

Модель

Fischbach D 340/E 1

Напряжение, В

230

Сила тока, А

1,7

Частота тока, Гц

Об./мин

1365

Класс изоляции двигателя

Класс защиты устройства, IP

Материал корпуса

листовая сталь, оцинкованная

Масса, кг

Потребляемая мощность, Вт

350

Производительность, м³/час

1620

Температура перемещаемой среды, °С

Фазность

1-фазный

Цвет

RAL7035

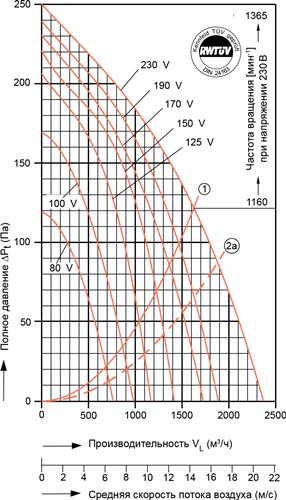

Аэродинамические характеристики радиального вентилятора Fischbach D 340/E 1

Системная кривая для динамического давления при площади сечения выходного канала вентилятора 0,0314 м². Для рабочих точек, лежащих выше этой кривой, максимально допустимая температура воздуха составляет 60 ºC.
(Кривая построена для вентилятора, работающего в режиме свободного выдувания).

2.a. Системная кривая с учетом повышения статического давления за счет использования ПЕРЕХОДНИКА (квадратной формы) с присоединенным воздуховодом (длина воздуховода 1,0 м).

Подбор центробежного вентилятора Fischbach D 340/E 1

Аэродинамические характеристики центробежного вентилятора Fischbach D 340/E 1

Шумовые характеристики центробежного вентилятора Fischbach D 340/E 1

Уровень звукового давления L_p, дБ (A)

Модель	Уровень звукового давления L_p, дБ (A)
Модель	Рабочее напряжение, В	80	100	125	150	170	190	230
Fischbach D 340/E 1	со стороны всасывания	41	47	51	54	56	58	60
Fischbach D 340/E 1	со стороны нагнетания	43	48	52	56	58	59	61

Уровень звуковой мощности L_W, дБ

Модель	Рабочее напряжение, В	Среднее значение частоты октавной полосы частот, Гц
Модель	Рабочее напряжение, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach D 340/E 1	80	со стороны всасывания	47	43	43	48	44	40	39	34	49
	80	со стороны нагнетания	48	44	44	49	46	41	40	35	51
	100	со стороны всасывания	51	48	48	53	50	46	44	40	55
	100	со стороны нагнетания	53	50	50	55	52	47	46	41	56
	125	со стороны всасывания	55	52	52	57	54	50	48	43	59
	125	со стороны нагнетания	56	54	54	58	56	52	50	45	60
	150	со стороны всасывания	57	55	55	60	58	54	52	47	62
	150	со стороны нагнетания	59	57	57	61	59	55	53	49	64
	170	со стороны всасывания	59	57	57	62	60	56	54	49	64
	170	со стороны нагнетания	60	59	59	63	61	57	56	51	66
	190	со стороны всасывания	60	59	59	63	61	57	56	51	66
	190	со стороны нагнетания	62	60	61	65	63	59	57	52	67
	230	со стороны всасывания	60	59	59	63	61	57	56	51	66
	230	со стороны нагнетания	63	62	63	67	65	61	59	54	69

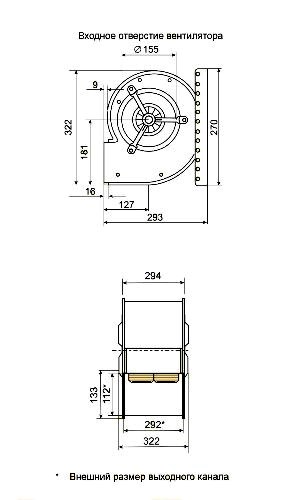

Габаритные размеры центробежного вентилятора Fischbach D 340/E 1
