Fischbach D 240/E 1

Name: Fischbach D 240/E 1
Brand: Fischbach

Центробежный вентилятор

Производитель: Fischbach

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Есть в наличии

Код товара: ID26394

договорная

Вентилятор центробежный Fischbach D 240/E 1. Производительность: 1240 м³/час; Потребляемая мощность: 339 Вт; Частота вращения: 1396 об./мин; Максимальная температура перемещаемого воздуха: 60 °С; Класс защиты устройства: IP65.

Напряжение, В:230

Об./мин:1396

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Fischbach D 240/E 1

Описание

Назначение радиального вентилятора Fischbach D 240/E 1

Вентилятор центробежный радиальный Fischbach D 240/E 1 используется в вентиляционных установках и центральных кондиционерах, общеобменной и местной вентиляции различных зданий и сооружений, промышленности, сельском хозяйстве и др.

Конструкция центробежного вентилятора Fischbach D 240/E 1

Центробежный вентилятор FISCHBACH двустороннего всасывания оснащен встроенным четырехполюсным двигателем с дисковым ротором (230 В/400 В/50 Гц). Рабочее колесо вентилятора с загнутыми вперед лопатками изготовлено из оцинкованной листовой стали. В зависимости от типа, штампованное или клепаное. Внутренний агрегат соотнесен по точности балансировки к классу Q1 согласно стандарту ISO 1940, части 1. По желанию возможна также точнейшая электронная балансировка. Неподвижный вал двигателя радиального вентилятора закреплен в корпусе на резинометаллических креплениях (амортизаторах), благодаря которым вибрация не передается на корпус вентилятора. Корпус вентилятора центробежного радиального FISCHBACH из листовой стали покрыт краской RAL7035, по желанию возможны другие цвета.

Конструкция корпуса центробежного вентилятора изготовлена из оцинкованной или высокосортной стали. Положение крепежных угловых планок на корпусе может быть изменено благодаря наличию большого числа круглых отверстий, а также благодаря точечным сварным гайкам. Продольные отверстия облегчают крепление на опоре. Двигатель с дисковым ротором FISCHBACH оснащен термоконтактом, который в сочетании с защитой двигателя и блокировкой повторного включения (вспомогательное оборудование) выполняет функцию полной защиты и позволяет без каких-либо затруднений установить индикацию аварийного состояния и/или режима работы.

Характеристики вентилятора радиального Fischbach D 240/E 1

Степень защиты двигателя IP65 (полная защита от влаги и пыли) согласно стандарту DIN 40050, знак соответствия стандартам ЕС. Класс изоляции F (155 ºC) в соответствии с предписанием 0530 Союза немецких электротехников. Двигатель является регулируемым в диапазоне 0…100 %. Максимальная температура эксплуатации — 60 ºC.

Характеристики

Основные

Модель

Fischbach D 240/E 1

Напряжение, В

230

Сила тока, А

1,48

Частота тока, Гц

Об./мин

1396

Класс изоляции двигателя

Класс защиты устройства, IP

Материал корпуса

листовая сталь, оцинкованная

Масса, кг

Потребляемая мощность, Вт

339

Производительность, м³/час

1240

Температура перемещаемой среды, °С

Уровень шума на расстоянии 3м, dB(A)

Фазность

1-фазный

Цвет

RAL7035

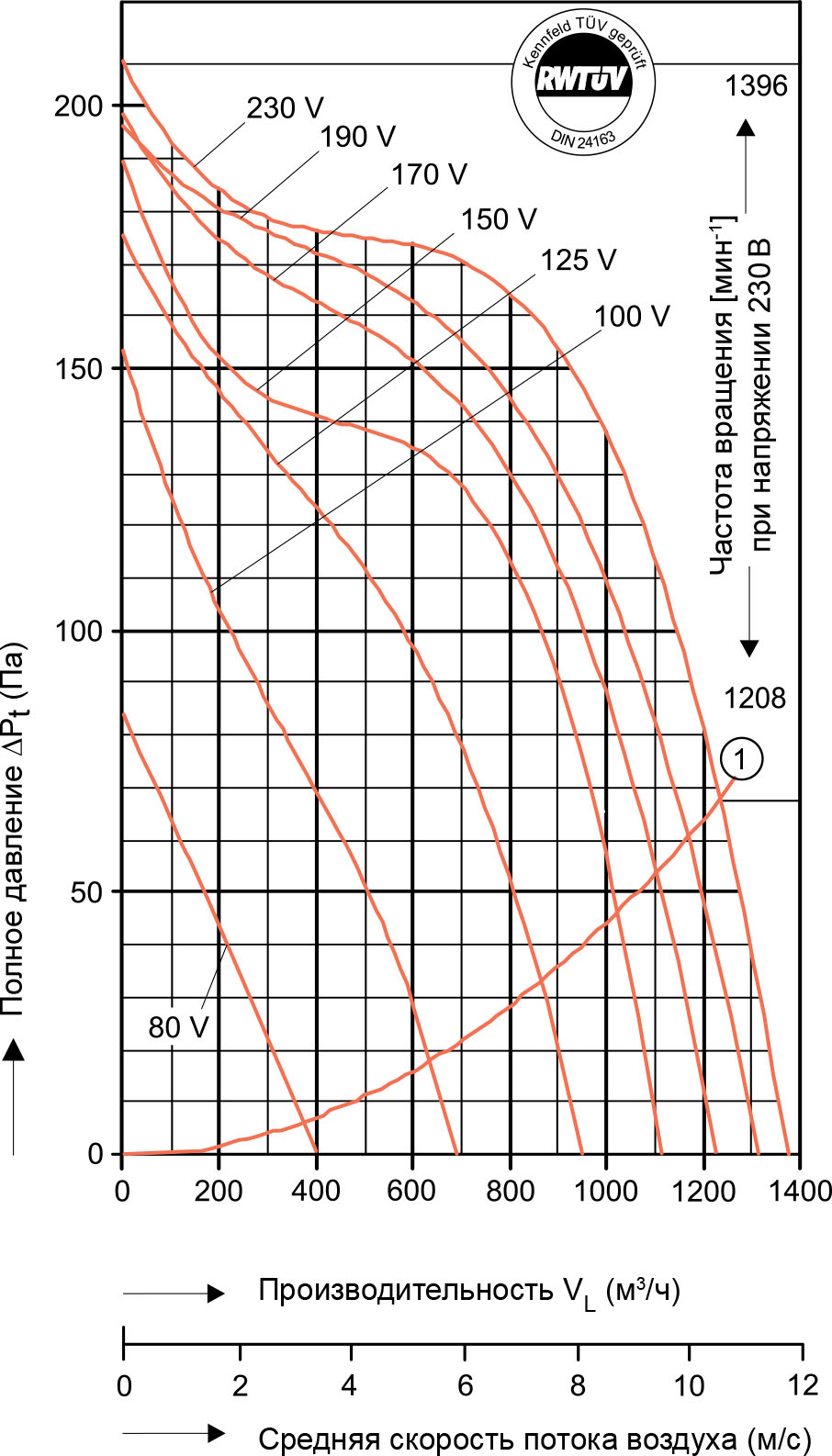

Аэродинамические характеристики радиального вентилятора Fischbach D 240/E 1

Системная кривая для динамического давления при площади сечения выходного канала вентилятора 0,0317 м². Для рабочих точек, лежащих выше этой кривой, максимально допустимая температура воздуха составляет 60 ºC.
(Кривая построена для вентилятора, работающего в режиме свободного выдувания).

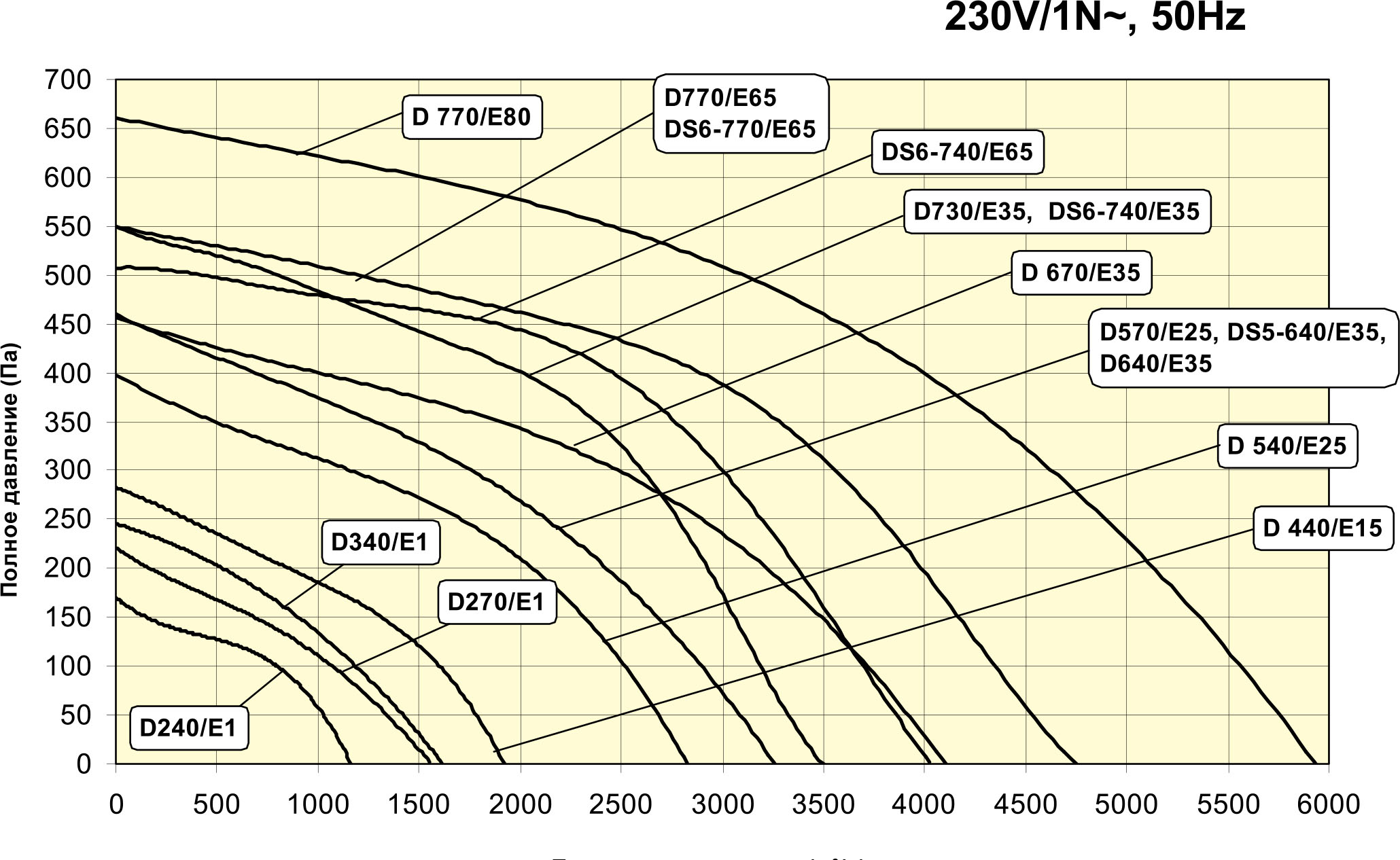

Подбор центробежного вентилятора Fischbach D 240/E 1

Аэродинамические характеристики центробежного вентилятора Fischbach D 240/E 1

Шумовые характеристики центробежного вентилятора Fischbach D 240/E 1

Уровень звукового давления L_p, дБ (A)

Модель	Уровень звукового давления L_p, дБ (A)
Модель	Рабочее напряжение, В	80	100	125	150	170	190	230
Fischbach D 240/E 1	со стороны всасывания	39	45	49	52	54	56	58
Fischbach D 240/E 1	со стороны нагнетания	41	46	50	54	55	56	59

Уровень звуковой мощности L_W, дБ

Модель	Рабочее напряжение, В	Среднее значение частоты октавной полосы частот, Гц
Модель	Рабочее напряжение, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach D 240/E 1	80	со стороны всасывания	43	41	39	43	42	37	33	33	48
	80	со стороны нагнетания	45	40	40	46	43	38	37	33	50
	100	со стороны всасывания	49	45	45	50	48	44	42	37	54
	100	со стороны нагнетания	50	46	47	52	58	45	42	39	53
	125	со стороны всасывания	52	50	49	55	51	48	45	40	58
	125	со стороны нагнетания	53	51	51	55	54	49	48	41	57
	150	со стороны всасывания	54	53	53	57	56	51	50	45	62
	150	со стороны нагнетания	55	54	55	58	55	51	50	45	61
	170	со стороны всасывания	55	55	54	59	57	54	51	47	63
	170	со стороны нагнетания	57	55	55	60	57	53	54	47	62
	190	со стороны всасывания	56	55	55	59	58	54	52	47	64
	190	со стороны нагнетания	60	58	58	62	60	54	54	49	64
	230	со стороны всасывания	60	58	58	62	60	55	54	50	66
	230	со стороны нагнетания	61	59	59	64	61	59	55	51	66

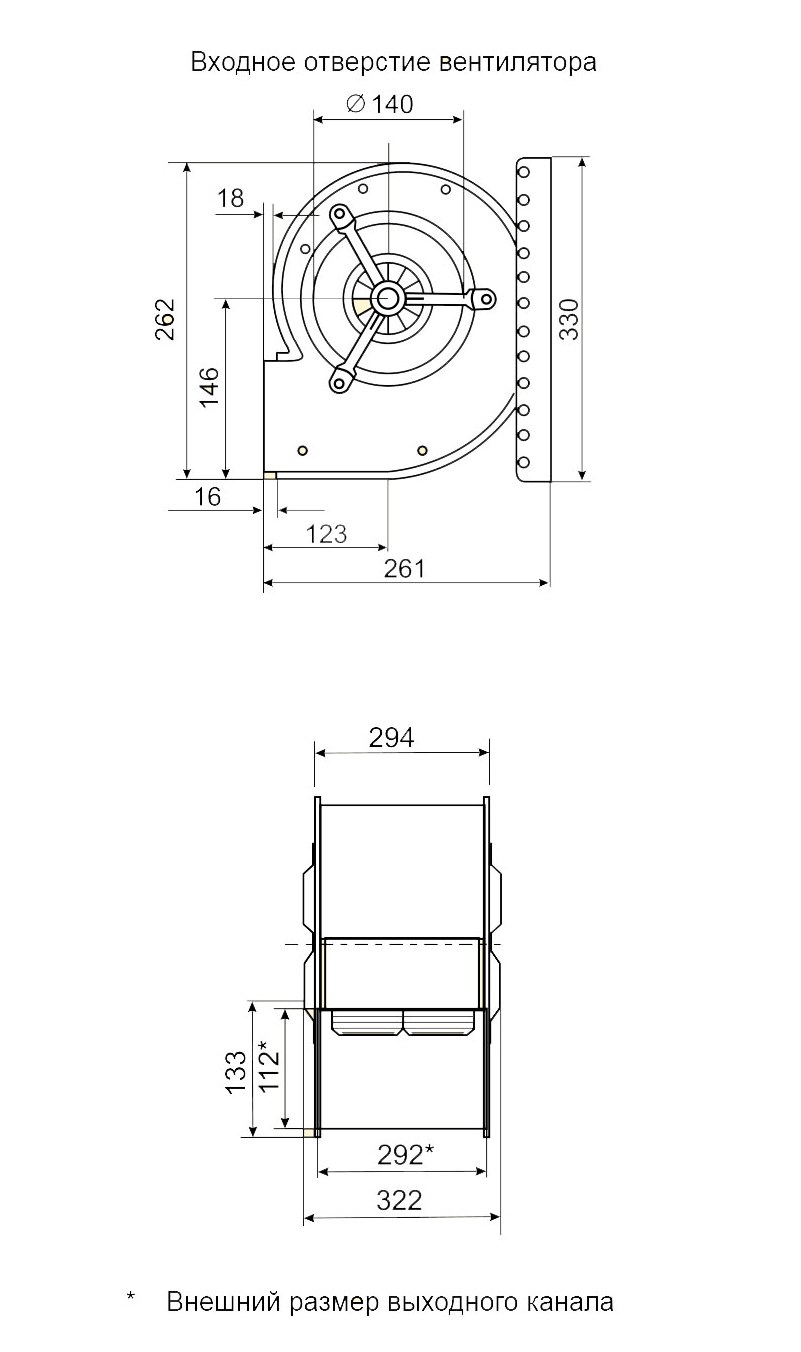

Габаритные размеры центробежного вентилятора Fischbach D 240/E 1
