Fischbach СFЕ 540/E 1

Name: Fischbach СFЕ 540/E 1
Brand: Fischbach

Центробежный вентилятор

Производитель: Fischbach

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Есть в наличии

Код товара: ID27279

договорная

Вентилятор центробежный Fischbach СFЕ 540/E 1. Производительность: 1169 м³/час; Потребляемая мощность: 379 Вт; Частота вращения: 1363 об./мин; Максимальная температура перемещаемого воздуха: 60 °С; Класс защиты устройства: IP65.

Напряжение, В:230

Об./мин:1363

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Fischbach СFЕ 540/E 1

Описание

Назначение радиального вентилятора Fischbach СFЕ 540/E 1

Вентилятор центробежный радиальный Fischbach СFЕ 540/E 1 используется в вентиляционных установках и центральных кондиционерах, общеобменной и местной вентиляции различных зданий и сооружений, промышленности, сельском хозяйстве и др.

Конструкция центробежного вентилятора Fischbach СFЕ 540/E 1

Центробежный вентилятор FISCHBACH одностороннего всасывания оснащен встроенным четырехполюсным двигателем с дисковым ротором (230 В/400 В/50 Гц). Рабочее колесо вентилятора с загнутыми вперед лопатками изготовлено из оцинкованной листовой стали. В зависимости от типа, штампованное или клепаное. Внутренний агрегат соотнесен по точности балансировки к классу Q1 согласно стандарту ISO 1940, части 1. По желанию возможна также точнейшая электронная балансировка. Неподвижный вал двигателя радиального вентилятора закреплен в корпусе на резинометаллических креплениях (амортизаторах), благодаря которым вибрация не передается на корпус вентилятора. Корпус вентилятора центробежного радиального FISCHBACH из листовой стали покрыт краской RAL7035, по желанию возможны другие цвета.

Конструкция корпуса центробежного вентилятора изготовлена из оцинкованной или высокосортной стали. Положение крепежных угловых планок на корпусе может быть изменено благодаря наличию большого числа круглых отверстий, а также благодаря точечным сварным гайкам. Продольные отверстия облегчают крепление на опоре. Двигатель с дисковым ротором FISCHBACH оснащен термоконтактом, который в сочетании с защитой двигателя и блокировкой повторного включения (вспомогательное оборудование) выполняет функцию полной защиты и позволяет без каких-либо затруднений установить индикацию аварийного состояния и/или режима работы.

Характеристики вентилятора радиального Fischbach СFЕ 540/E 1

Степень защиты двигателя IP65 (полная защита от влаги и пыли) согласно стандарту DIN 40050, знак соответствия стандартам ЕС. Класс изоляции F (155 ºC) в соответствии с предписанием 0530 Союза немецких электротехников. Двигатель является регулируемым в диапазоне 0…100 %. Максимальная температура эксплуатации - 70 ºC.

Характеристики

Основные

Модель

Fischbach СFЕ 540/E 1

Напряжение, В

230

Сила тока, А

1,65

Частота тока, Гц

Об./мин

1363

Класс изоляции двигателя

Класс защиты устройства, IP

Материал корпуса

листовая сталь, оцинкованная

Масса, кг

Потребляемая мощность, Вт

379

Производительность, м³/час

1169

Температура перемещаемой среды, °С

Фазность

1-фазный

Аэродинамические характеристики радиального вентилятора Fischbach СFЕ 540/E 1

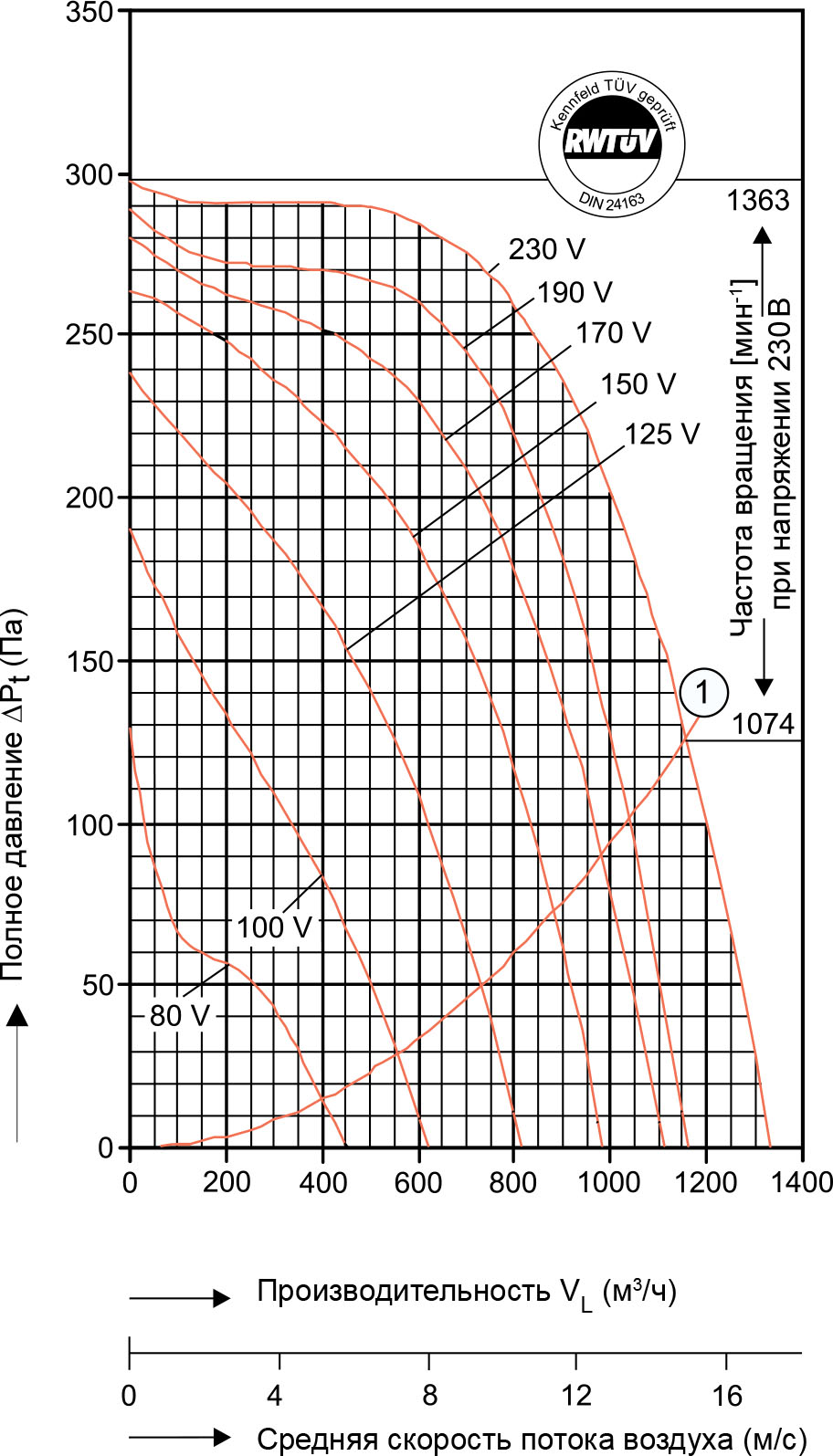

1. Системная кривая для динамического давления при площади сечения выходного канала вентилятора 0,0220 м². Для рабочих точек, лежащих выше этой кривой, максимально допустимая температура воздуха составляет 60 ºC. (Кривая построена для вентилятора, работающего в режиме свободного выдувания).

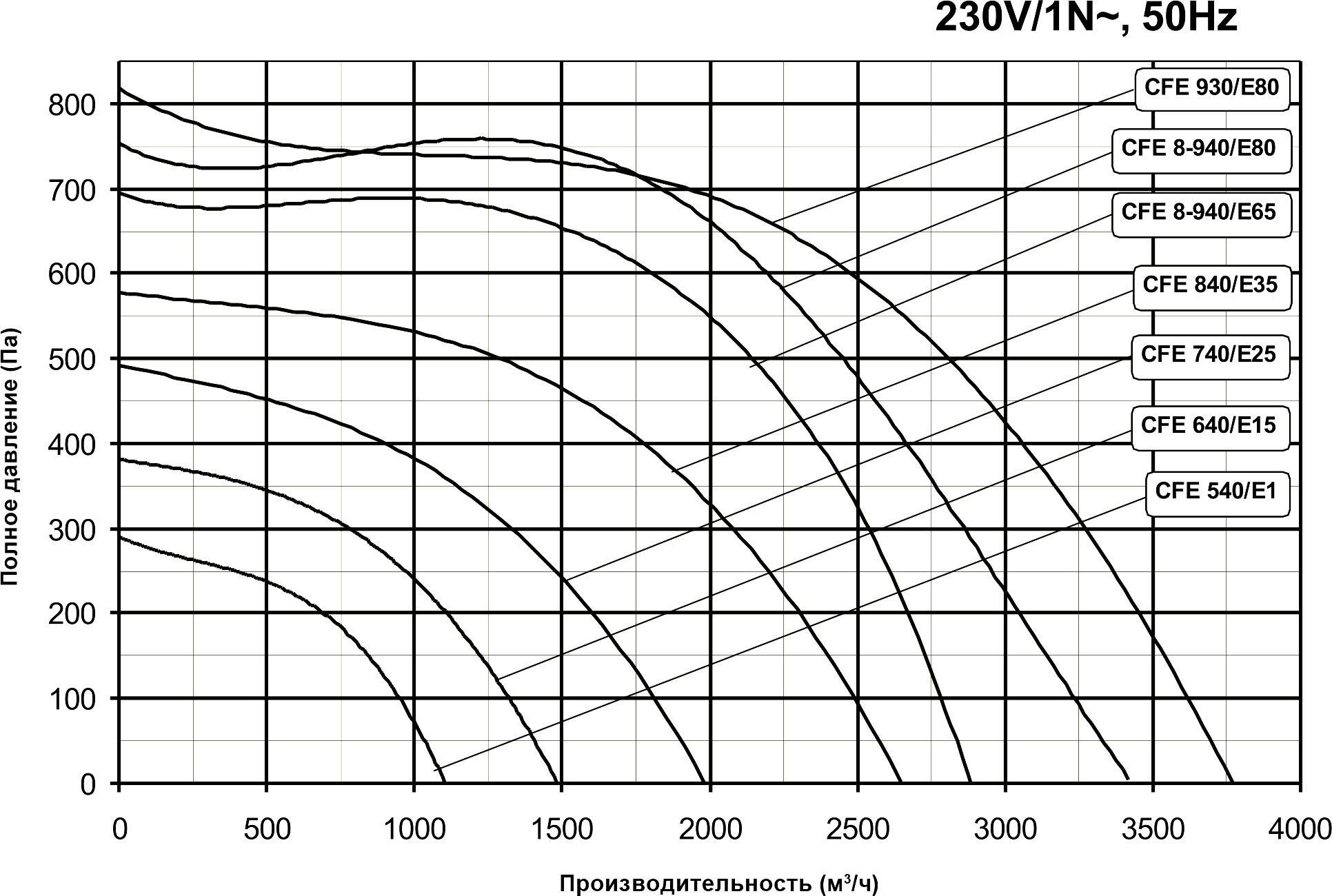

Подбор центробежного вентилятора Fischbach СFЕ 540/E 1

Аэродинамические характеристики центробежного вентилятора Fischbach СFЕ 540/E 1

Шумовые характеристики центробежного вентилятора Fischbach СFЕ 540/E 1

Уровень звукового давления L_p, дБ (A)

Модель	Уровень звукового давления L_p, дБ (A)
Модель	Рабочее напряжение, В	80	100	125	150	170	190	230
Fischbach СFЕ 540/E 1	со стороны всасывания	41	43	46	48	52	56	60
Fischbach СFЕ 540/E 1	со стороны нагнетания	24	29	32	36	38	41	47

Уровень звуковой мощности L_W, дБ

Модель	Рабочее напряжение, В	Среднее значение частоты октавной полосы частот, Гц
Модель	Рабочее напряжение, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach СFЕ 540/E 1	80	со стороны всасывания	47	53	58	44	30	26	25	28	37
	80	со стороны нагнетания	47	51	52	36	29	26	26	28	36
	100	со стороны всасывания	48	55	60	46	36	32	25	30	44
	100	со стороны нагнетания	48	56	55	41	35	30	27	30	48
	125	со стороны всасывания	53	58	60	50	45	40	33	31	53
	125	со стороны нагнетания	50	59	57	49	41	37	33	31	53
	150	со стороны всасывания	57	60	62	55	49	47	41	37	54
	150	со стороны нагнетания	55	61	59	52	47	46	42	37	59
	170	со стороны всасывания	59	61	65	59	54	50	47	42	61
	170	со стороны нагнетания	56	64	60	57	52	48	48	42	58
	190	со стороны всасывания	63	64	68	62	57	55	51	48	62
	190	со стороны нагнетания	61	65	61	60	55	53	48	49	60
	230	со стороны всасывания	64	68	70	67	61	59	56	53	69
	230	со стороны нагнетания	65	67	65	65	60	58	58	55	68

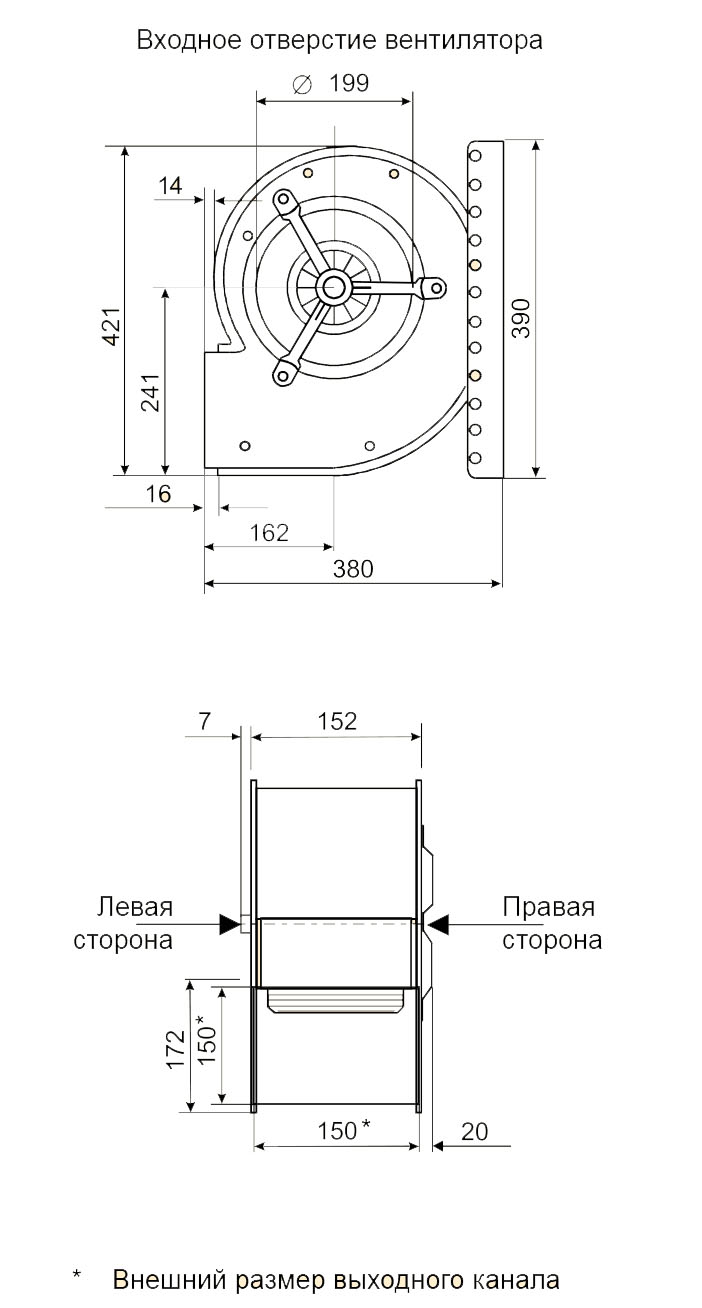

Габаритные размеры центробежного вентилятора Fischbach СFЕ 540/E 1
