Вентилятор центробежный Fischbach СЕ 9-090/D 2. Производительность: 6255м3/час; Потребляемая мощность: 3760 Вт; Частота вращения: 1390 об./мин; Максимальная температура перемещаемого воздуха: 60 °С; Класс защиты устройства: IP65.
Напряжение, В:400
Об./мин:1390
Доставка
Нова Пошта
Деливери (экономия 10% от стоимости доставки)
Самовывоз
Fischbach СЕ 9-090/D 2
Описание
Назначение радиального вентилятора Fischbach СЕ 9-090/D 2
Вентилятор центробежный радиальный Fischbach СЕ 9-090/D 2 используется в вентиляционных установках и центральных кондиционерах, общеобменной и местной вентиляции различных зданий и сооружений, промышленности, сельском хозяйстве и др.
Конструкция центробежного вентилятора Fischbach СЕ 9-090/D 2
Центробежный вентилятор FISCHBACH одностороннего всасывания оснащен встроенным четырехполюсным двигателем с дисковым ротором (230 В/400 В/50 Гц). Рабочее колесо вентилятора с загнутыми вперед лопатками изготовлено из оцинкованной листовой стали. В зависимости от типа, штампованное или клепаное. Внутренний агрегат соотнесен по точности балансировки к классу Q1 согласно стандарту ISO 1940, части 1. По желанию возможна также точнейшая электронная балансировка. Неподвижный вал двигателя радиального вентилятора закреплен в корпусе на резинометаллических креплениях (амортизаторах), благодаря которым вибрация не передается на корпус вентилятора. Корпус вентилятора центробежного радиального FISCHBACH из листовой стали покрыт краской RAL7035, по желанию возможны другие цвета.
Конструкция корпуса центробежного вентилятора изготовлена из оцинкованной или высокосортной стали. Положение крепежных угловых планок на корпусе может быть изменено благодаря наличию большого числа круглых отверстий, а также благодаря точечным сварным гайкам. Продольные отверстия облегчают крепление на опоре. Двигатель с дисковым ротором FISCHBACH оснащен термоконтактом, который в сочетании с защитой двигателя и блокировкой повторного включения (вспомогательное оборудование) выполняет функцию полной защиты и позволяет без каких-либо затруднений установить индикацию аварийного состояния и/или режима работы.
Характеристики вентилятора радиального Fischbach СЕ 9-090/D 2
Степень защиты двигателя IP65 (полная защита от влаги и пыли) согласно стандарту DIN 40050, знак соответствия стандартам ЕС. Класс изоляции F (155 ºC) в соответствии с предписанием 0530 Союза немецких электротехников. Двигатель является регулируемым в диапазоне 0…100 %. Максимальная температура эксплуатации - 70 ºC.
Характеристики
Основные
Модель
Fischbach СЕ 9-090/D 2
Напряжение, В
400
Сила тока, А
7,10
Частота тока, Гц
50
Об./мин
1390
Класс изоляции двигателя
F
Класс защиты устройства, IP
65
Материал корпуса
листовая сталь, оцинкованная
Масса, кг
57
Потребляемая мощность, Вт
3760
Производительность, м³/час
6255
Температура перемещаемой среды, °С
60
Фазность
3-фазный

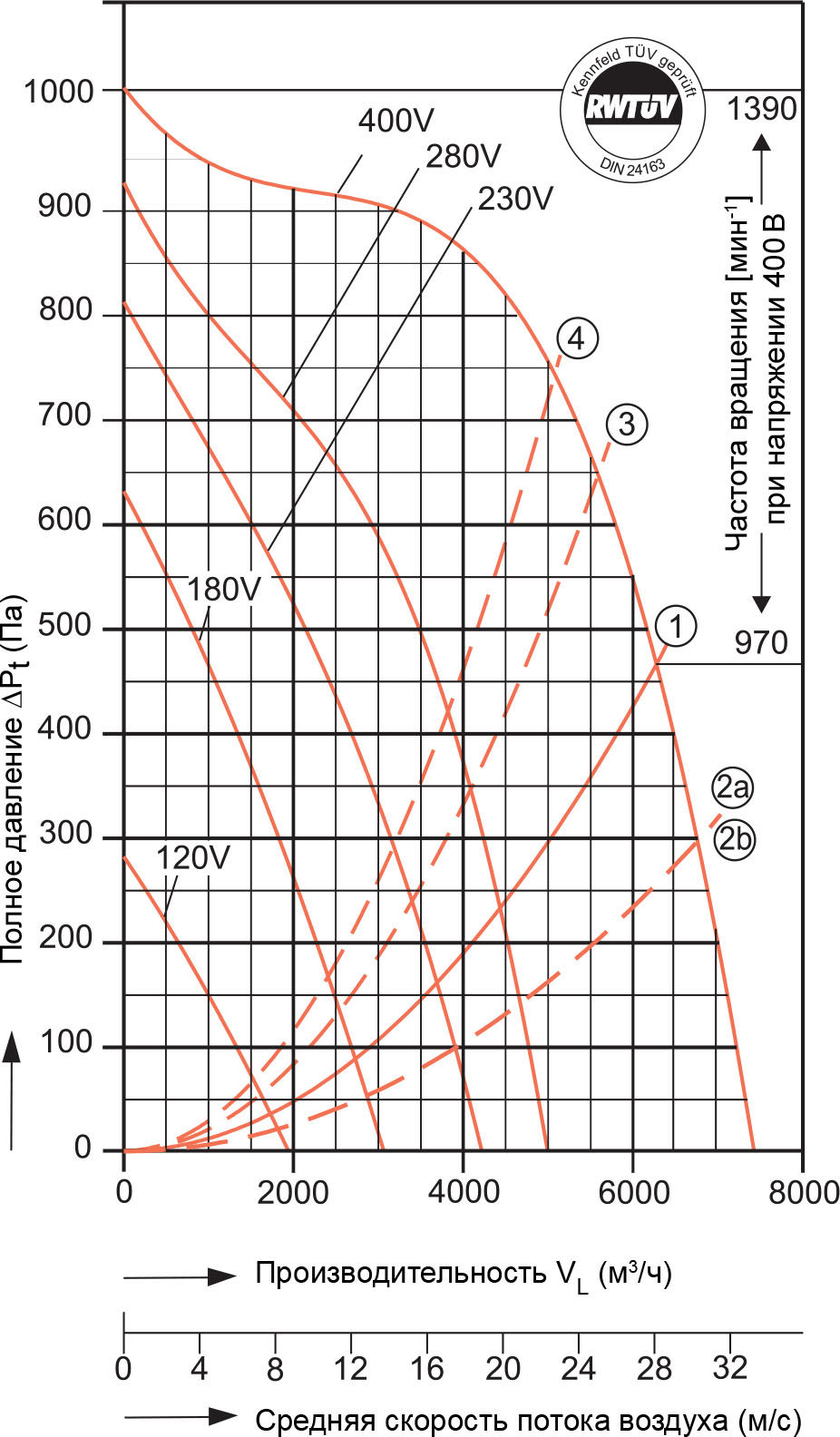

1. Системная кривая для динамического давления при площади сечения выходного канала вентилятора 0,062 м2. Для рабочих точек, лежащих выше этой кривой, максимально допустимая температура воздуха составляет 40 ºC.
2a. Системная кривая с учетом повышения статического давления за счет использования ПЕРЕХОДНИКА (квадратной формы) с присоединенным воздуховодом (длина воздуховода 1,8 м). 2b. Системная кривая с учетом повышения статического давления за счет использования РАССЕИВАЮЩЕЙ РАМКИ с присоединенным воздуховодом (длина воздуховода 2,3 м).
3. Для рабочих точек, лежащих выше этой кривой, максимально допустимая температура воздуха составляет 50 ºC.
4. Для рабочих точек, лежащих выше этой кривой, максимально допустимая температура воздуха составляет 60 ºC.
Подбор центробежного вентилятора Fischbach СЕ 9-090/D 2
Шумовые характеристики центробежного вентилятора Fischbach СЕ 9-090/D 2
Уровень звукового давления Lp, дБ (A)
Модель
Уровень звукового давления Lp, дБ (A)
Рабочее напряжение, В
120
180
230
280
400
Fischbach СЕ 9-090/D 2
со стороны всасывания
48
61
68
73
81
со стороны нагнетания
48
60
67
72
80
Уровень звуковой мощности LW, дБ
Модель
Рабочее напряжение, В
Среднее значение частоты октавной полосы частот, Гц
63
125
250
500
1000
2000
4000
8000
Всего
Fischbach СЕ 9-090/D 2
120
со стороны всасывания
57
48
57
54
52
48
44
38
56
со стороны нагнетания
51
49
51
55
52
46
45
38
56
180
со стороны всасывания
67
64
66
64
65
61
58
53
69
со стороны нагнетания
63
63
63
65
64
60
58
53
68
230
со стороны всасывания
72
72
71
70
72
69
67
61
76
со стороны нагнетания
70
71
70
71
71
67
65
61
75
280
со стороны всасывания
75
78
74
74
77
74
72
67
81
со стороны нагнетания
74
75
74
75
76
72
70
67
80
400
со стороны всасывания
81
87
80
80
85
82
80
75
89
со стороны нагнетания
81
84
82
82
84
80
78
75
88
