Fischbach СЕ 890/E 80

Центробежный вентилятор

Производитель: Fischbach
0
Все о товаре
Описание
Характеристики
Аэродинамические характеристики
Габаритные размеры
Отзывы 0
Вопросы0
Есть в наличии
Код товара: ID27262
договорная

Вентилятор центробежный Fischbach СЕ 890/E 80. Производительность: 4650 м3/час; Потребляемая мощность: 2160 Вт; Частота вращения: 1435 об./мин; Максимальная температура перемещаемого воздуха: 60 °С; Класс защиты устройства: IP65.

Напряжение, В:230
Об./мин:1435
Доставка
Нова Пошта Нова Пошта
Деливери (экономия 10% от стоимости доставки) Деливери (экономия 10% от стоимости доставки)
Самовывоз Самовывоз
Fischbach СЕ 890/E 80
Описание

Назначение радиального вентилятора Fischbach СЕ 890/E 80

Вентилятор центробежный радиальный Fischbach СЕ 890/E 80 используется в вентиляционных установках и центральных кондиционерах, общеобменной и местной вентиляции различных зданий и сооружений, промышленности, сельском хозяйстве и др.

Конструкция центробежного вентилятора Fischbach СЕ 890/E 80

Центробежный вентилятор FISCHBACH одностороннего всасывания оснащен встроенным четырехполюсным двигателем с дисковым ротором (230 В/400 В/50 Гц). Рабочее колесо вентилятора с загнутыми вперед лопатками изготовлено из оцинкованной листовой стали. В зависимости от типа, штампованное или клепаное. Внутренний агрегат соотнесен по точности балансировки к классу Q1 согласно стандарту ISO 1940, части 1. По желанию возможна также точнейшая электронная балансировка. Неподвижный вал двигателя радиального вентилятора закреплен в корпусе на резинометаллических креплениях (амортизаторах), благодаря которым вибрация не передается на корпус вентилятора. Корпус вентилятора центробежного радиального FISCHBACH из листовой стали покрыт краской RAL7035, по желанию возможны другие цвета.

Конструкция корпуса центробежного вентилятора изготовлена из оцинкованной или высокосортной стали. Положение крепежных угловых планок на корпусе может быть изменено благодаря наличию большого числа круглых отверстий, а также благодаря точечным сварным гайкам. Продольные отверстия облегчают крепление на опоре. Двигатель с дисковым ротором FISCHBACH оснащен термоконтактом, который в сочетании с защитой двигателя и блокировкой повторного включения (вспомогательное оборудование) выполняет функцию полной защиты и позволяет без каких-либо затруднений установить индикацию аварийного состояния и/или режима работы.

Характеристики вентилятора радиального Fischbach СЕ 890/E 80

Степень защиты двигателя IP65 (полная защита от влаги и пыли) согласно стандарту DIN 40050, знак соответствия стандартам ЕС. Класс изоляции F (155 ºC) в соответствии с предписанием 0530 Союза немецких электротехников. Двигатель является регулируемым в диапазоне 0…100 %. Максимальная температура эксплуатации - 60 ºC.

Характеристики
Основные
Модель
Fischbach СЕ 890/E 80
Напряжение, В
230
Сила тока, А
9,6
Частота тока, Гц
50
Об./мин
1435
Класс изоляции двигателя
F
Класс защиты устройства, IP
65
Материал корпуса
листовая сталь, оцинкованная
Масса, кг
34
Потребляемая мощность, Вт
2160
Производи­тельность, м³/час
4650
Температура перемещаемой среды, °С
60
Фазность
1-фазный

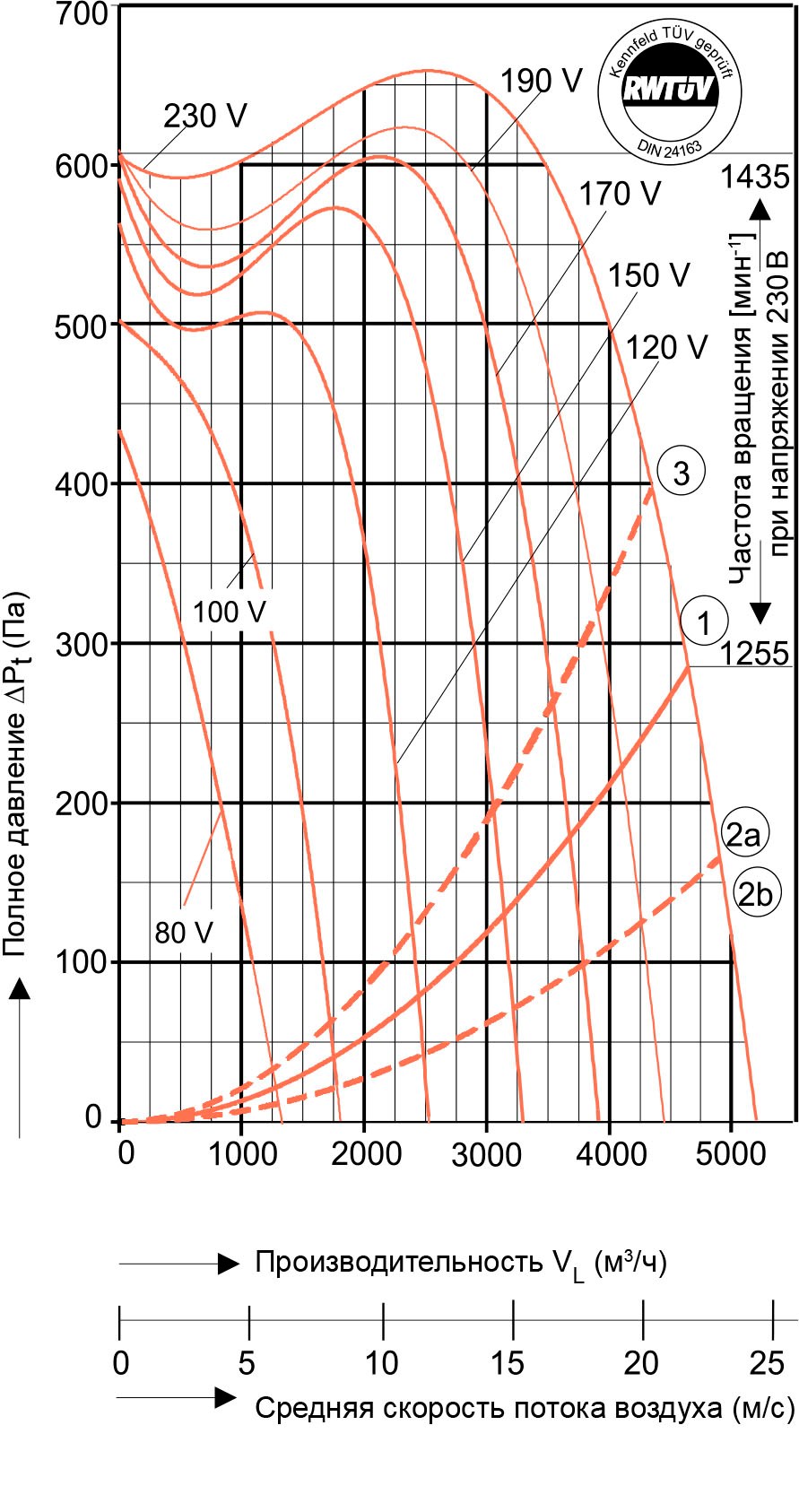

Аэродинамические характеристики радиального вентилятора Fischbach СЕ 890/E 80

1. Системная кривая для динамического давления при площади сечения выходного канала вентилятора 0,059 м2. Для рабочих точек, лежащих выше этой кривой, максимально допустимая температура воздуха составляет 55 ºC.

2a. Системная кривая с учетом повышения статического давления за счет использования ПЕРЕХОДНИКА (квадратной формы) с присоединенным воздуховодом (длина воздуховода 1,9 м).

2b. Системная кривая с учетом повышения статического давления за счет использования РАССЕИВАЮЩЕЙ РАМКИ с присоединенным воздуховодом (длина воздуховода 2,1 м).

3. Для рабочих точек, лежащих выше этой кривой, максимально допустимая температура воздуха составляет 60 ºC.

Подбор центробежного вентилятора Fischbach СЕ 890/E 80

Аэродинамические характеристики центробежного вентилятора Fischbach СЕ 890/E 80

Шумовые характеристики центробежного вентилятора Fischbach СЕ 890/E 80

Уровень звукового давления Lp, дБ (A)

Модель Уровень звукового давления Lp, дБ (A)
Рабочее
напряжение, В
80 100 125 150 170 190 230
Fischbach СЕ 890/E 80 со стороны всасывания 41 50 60 66 70 72 75
со стороны нагнетания 41 50 60 66 69 72 74

Уровень звуковой мощности LW, дБ

Модель Рабочее
напряжение, В
Среднее значение частоты октавной полосы частот, Гц
63 125 250 500 1000 2000 4000 8000 Всего
Fischbach СЕ 890/E 80 80 со стороны всасывания 51 39 51 48 44 40 35 30 49
со стороны нагнетания 44 41 44 48 44 38 37 30 49
100 со стороны всасывания 58 51 58 55 54 50 46 41 58
со стороны нагнетания 53 51 53 56 53 48 47 41 58
125 со стороны всасывания 66 63 65 64 64 60 58 52 68
со стороны нагнетания 62 62 63 65 63 59 57 52 68
150 со стороны всасывания 71 70 70 69 70 67 64 59 74
со стороны нагнетания 68 69 68 70 70 65 63 59 74
170 со стороны всасывания 73 74 72 71 74 70 68 63 78
со стороны нагнетания 71 72 72 73 73 69 67 63 77
190 со стороны всасывания 75 77 74 74 77 73 72 66 80
со стороны нагнетания 74 75 74 75 76 72 70 66 80
230 со стороны всасывания 77 80 76 76 79 76 74 69 83
со стороны нагнетания 76 78 77 77 78 75 72 69 82

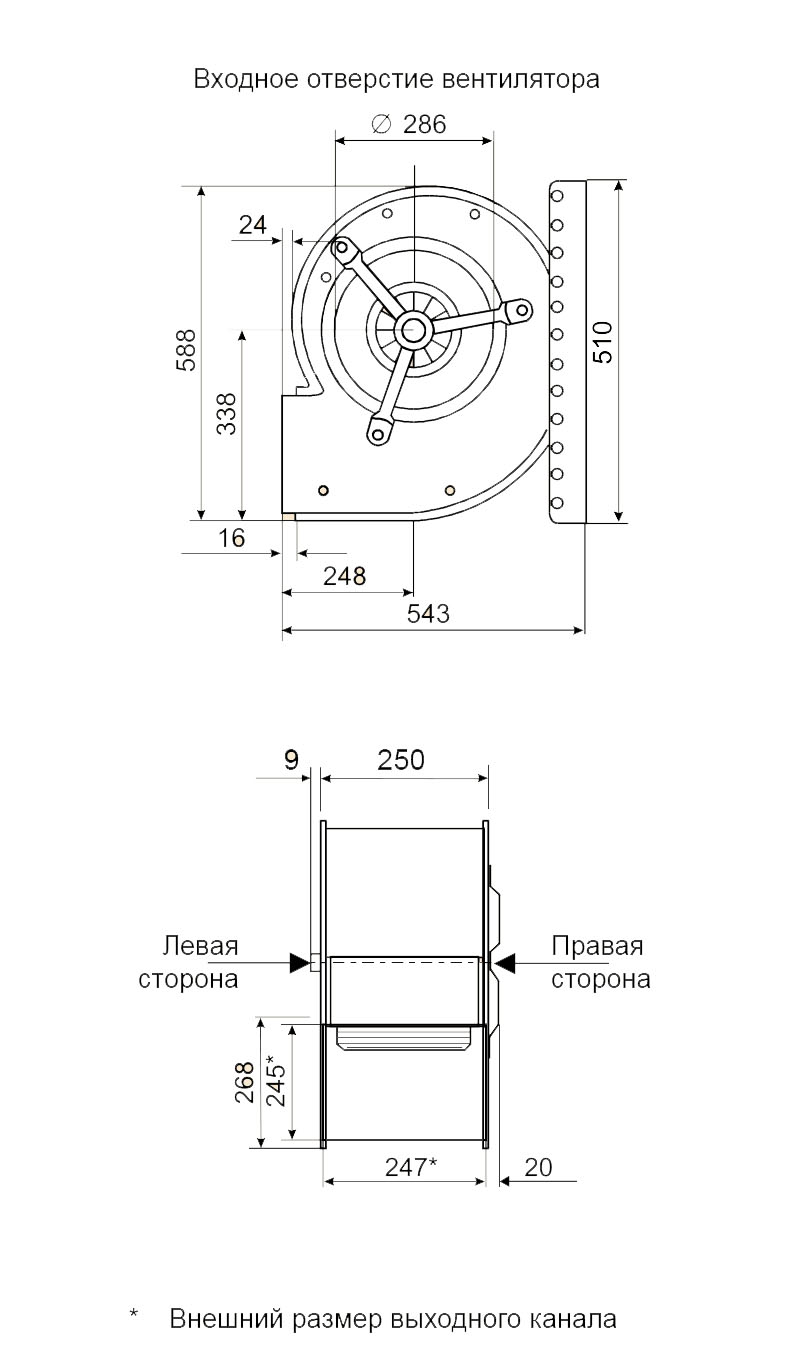

Габаритные размеры центробежного вентилятора Fischbach СЕ 890/E 80
