Fischbach СЕ 670/E 25

Name: Fischbach СЕ 670/E 25
Brand: Fischbach

Центробежный вентилятор

Производитель: Fischbach

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Есть в наличии

Код товара: ID27241

договорная

Вентилятор центробежный Fischbach CE 670/E 25. Производительность: 2100 м³/час; Потребляемая мощность: 640 Вт; Частота вращения: 1440 об./мин; Максимальная температура перемещаемого воздуха: 70 °С; Класс защиты устройства: IP65.

Напряжение, В:230

Об./мин:1440

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Fischbach СЕ 670/E 25

Описание

Назначение радиального вентилятора Fischbach СЕ 670/E 25

Вентилятор центробежный радиальный Fischbach СЕ 670/E 25 используется в вентиляционных установках и центральных кондиционерах, общеобменной и местной вентиляции различных зданий и сооружений, промышленности, сельском хозяйстве и др.

Конструкция центробежного вентилятора Fischbach СЕ 670/E 25

Центробежный вентилятор FISCHBACH одностороннего всасывания оснащен встроенным четырехполюсным двигателем с дисковым ротором (230 В/400 В/50 Гц). Рабочее колесо вентилятора с загнутыми вперед лопатками изготовлено из оцинкованной листовой стали. В зависимости от типа, штампованное или клепаное. Внутренний агрегат соотнесен по точности балансировки к классу Q1 согласно стандарту ISO 1940, части 1. По желанию возможна также точнейшая электронная балансировка. Неподвижный вал двигателя радиального вентилятора закреплен в корпусе на резинометаллических креплениях (амортизаторах), благодаря которым вибрация не передается на корпус вентилятора. Корпус вентилятора центробежного радиального FISCHBACH из листовой стали покрыт краской RAL7035, по желанию возможны другие цвета.

Конструкция корпуса центробежного вентилятора изготовлена из оцинкованной или высокосортной стали. Положение крепежных угловых планок на корпусе может быть изменено благодаря наличию большого числа круглых отверстий, а также благодаря точечным сварным гайкам. Продольные отверстия облегчают крепление на опоре. Двигатель с дисковым ротором FISCHBACH оснащен термоконтактом, который в сочетании с защитой двигателя и блокировкой повторного включения (вспомогательное оборудование) выполняет функцию полной защиты и позволяет без каких-либо затруднений установить индикацию аварийного состояния и/или режима работы.

Характеристики вентилятора радиального Fischbach СЕ 670/E 25

Степень защиты двигателя IP65 (полная защита от влаги и пыли) согласно стандарту DIN 40050, знак соответствия стандартам ЕС. Класс изоляции F (155 ºC) в соответствии с предписанием 0530 Союза немецких электротехников. Двигатель является регулируемым в диапазоне 0…100 %. Максимальная температура эксплуатации - 70 ºC.

Характеристики

Основные

Модель

Fischbach CE 670/E 25

Напряжение, В

230

Сила тока, А

3,1

Частота тока, Гц

Об./мин

1440

Класс изоляции двигателя

Класс защиты устройства, IP

Материал корпуса

листовая сталь, оцинкованная

Масса, кг

Потребляемая мощность, Вт

640

Производительность, м³/час

2100

Температура перемещаемой среды, °С

Фазность

1-фазный

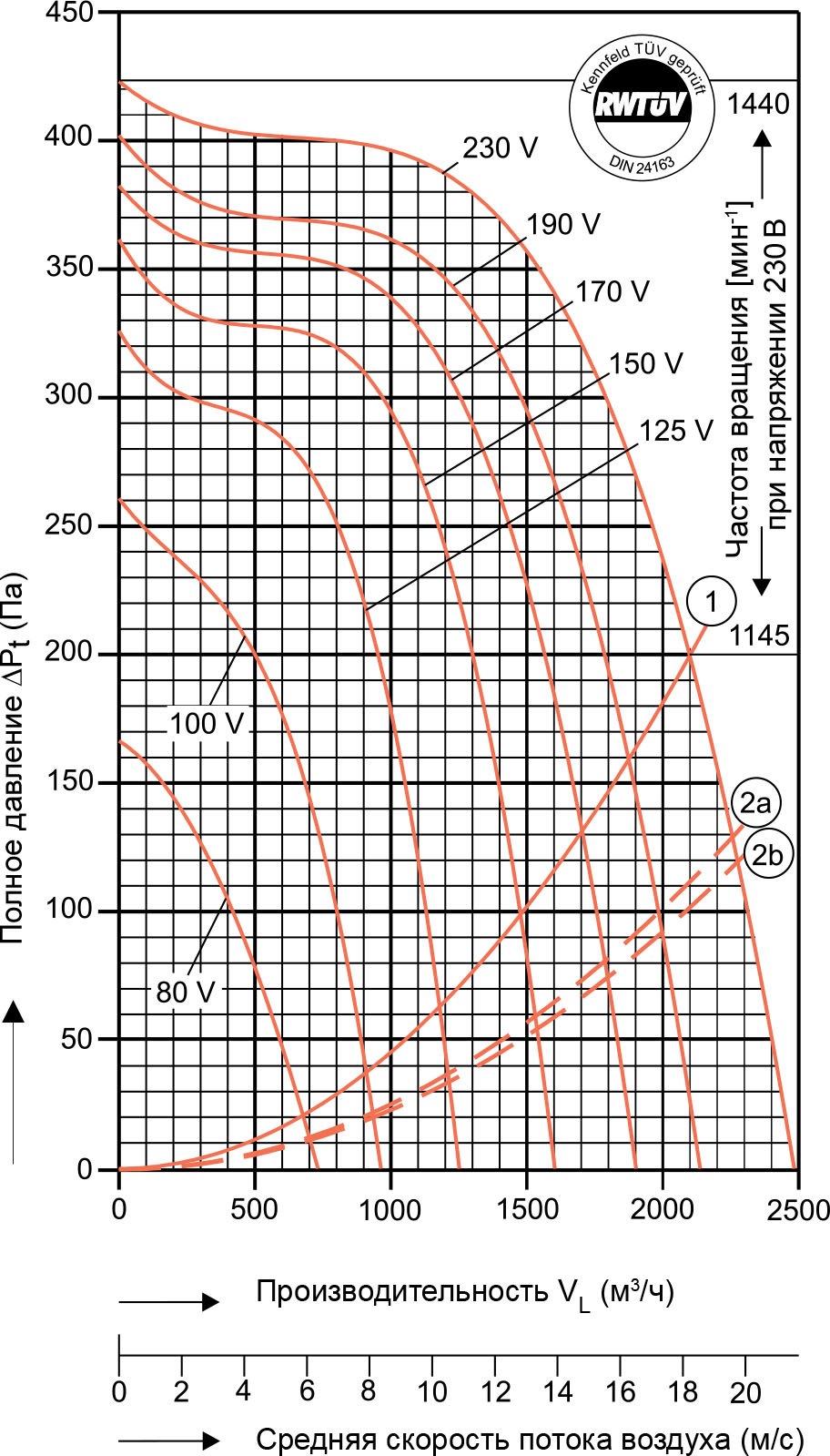

Аэродинамические характеристики радиального вентилятора Fischbach СЕ 670/E 25

1. Системная кривая для динамического давления при площади сечения выходного канала вентилятора 0,032 м². Для рабочих точек, лежащих выше этой кривой, максимально допустимая температура воздуха составляет 70 ºC.

2a. Системная кривая с учетом повышения статического давления за счет использования ПЕРЕХОДНИКА (квадратной формы) с присоединенным воздуховодом (длина воздуховода 1,3 м).
2b. Системная кривая с учетом повышения статического давления за счет использования РАССЕИВАЮЩЕЙ РАМКИ с присоединенным воздуховодом (длина воздуховода 1,9 м). (Кривая построена для вентилятора, работающего в режиме свободного выдувания).

Подбор центробежного вентилятора Fischbach СЕ 670/E 25

Аэродинамические характеристики центробежного вентилятора Fischbach СЕ 670/E 25

Шумовые характеристики центробежного вентилятора Fischbach СЕ 670/E 25

Уровень звукового давления L_p, дБ (A)

Модель	Уровень звукового давления L_p, дБ (A)
Модель	Рабочее напряжение, В	80	100	125	150	170	190	230
Fischbach СЕ 670/E 25	со стороны всасывания	36	44	52	58	61	64	67
Fischbach СЕ 670/E 25	со стороны нагнетания	35	44	51	57	61	63	66

Уровень звуковой мощности L_W, дБ

Модель	Рабочее напряжение, В	Среднее значение частоты октавной полосы частот, Гц
Модель	Рабочее напряжение, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach СЕ 670/E 25	80	со стороны всасывания	47	32	47	42	37	33	28	22	44
	80	со стороны нагнетания	38	34	38	43	38	31	30	22	43
	100	со стороны всасывания	54	43	54	50	47	43	39	33	52
	100	со стороны нагнетания	47	45	47	51	47	42	40	33	52
	125	со стороны всасывания	60	52	59	57	55	51	48	42	60
	125	со стороны нагнетания	54	53	54	58	55	50	48	42	59
	150	со стороны всасывания	60	64	63	62	61	58	55	49	66
	150	со стороны нагнетания	60	59	60	63	61	56	54	49	65
	170	со стороны всасывания	67	64	66	65	65	62	59	53	69
	170	со стороны нагнетания	63	63	64	66	65	60	58	53	69
	190	со стороны всасывания	69	67	68	67	68	64	62	57	72
	190	со стороны нагнетания	66	66	66	68	67	63	61	56	71
	230	со стороны всасывания	71	71	70	69	71	67	65	60	75
	230	со стороны нагнетания	68	69	69	70	70	66	64	59	74

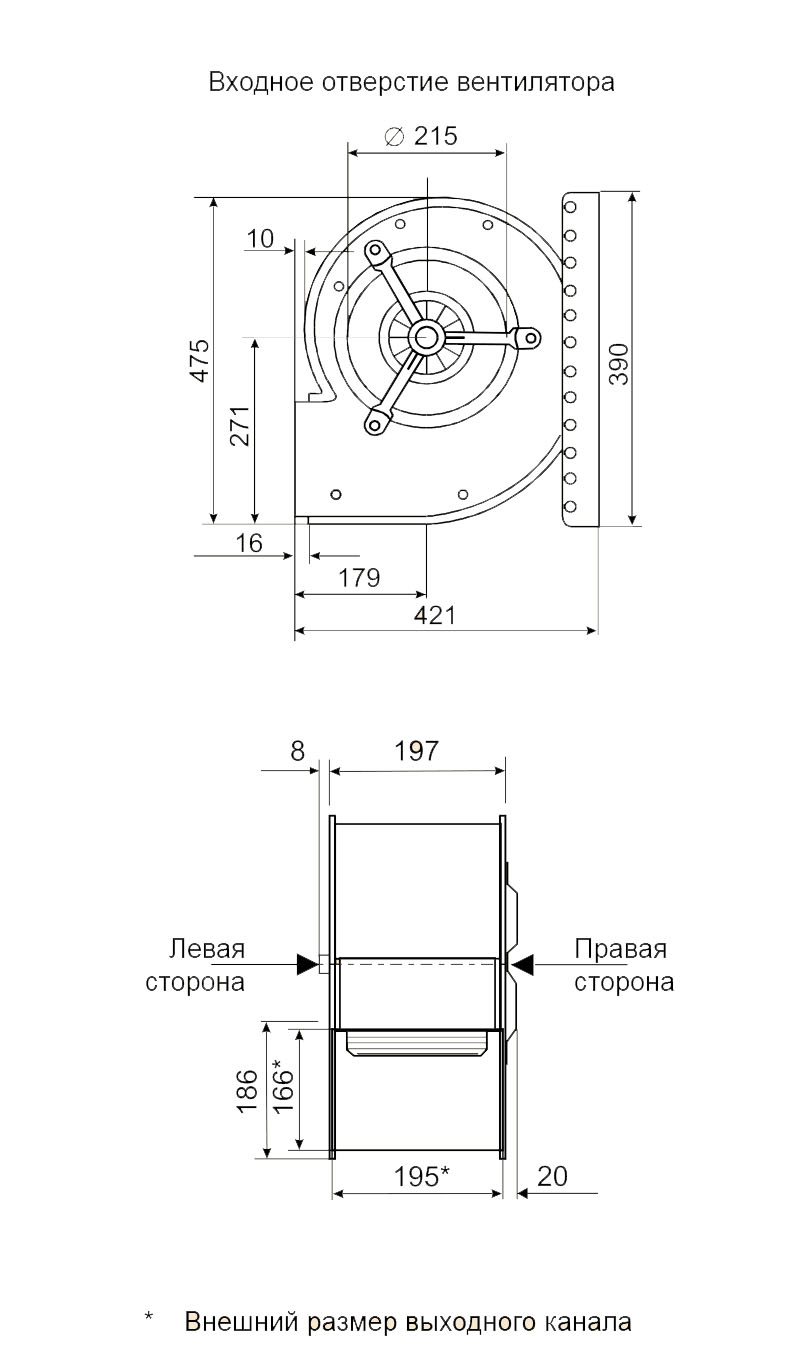

Габаритные размеры центробежного вентилятора Fischbach СЕ 670/E 25
