Fischbach СЕ 570/E 15

Name: Fischbach СЕ 570/E 15
Brand: Fischbach

Центробежный вентилятор

Производитель: Fischbach

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Есть в наличии

Код товара: ID27239

договорная

Вентилятор центробежный Fischbach CE 570/E 15. Производительность: 1730 м³/час; Потребляемая мощность: 450 Вт; Частота вращения: 1400 об./мин; Максимальная температура перемещаемого воздуха: 70 °С; Класс защиты устройства: IP65.

Напряжение, В:230

Об./мин:1400

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Fischbach СЕ 570/E 15

Описание

Назначение радиального вентилятора Fischbach СЕ 570/E 15

Вентилятор центробежный радиальный Fischbach СЕ 570/E 15 используется в вентиляционных установках и центральных кондиционерах, общеобменной и местной вентиляции различных зданий и сооружений, промышленности, сельском хозяйстве и др.

Конструкция центробежного вентилятора Fischbach СЕ 570/E 15

Центробежный вентилятор FISCHBACH одностороннего всасывания оснащен встроенным четырехполюсным двигателем с дисковым ротором (230 В/400 В/50 Гц). Рабочее колесо вентилятора с загнутыми вперед лопатками изготовлено из оцинкованной листовой стали. В зависимости от типа, штампованное или клепаное. Внутренний агрегат соотнесен по точности балансировки к классу Q1 согласно стандарту ISO 1940, части 1. По желанию возможна также точнейшая электронная балансировка. Неподвижный вал двигателя радиального вентилятора закреплен в корпусе на резинометаллических креплениях (амортизаторах), благодаря которым вибрация не передается на корпус вентилятора. Корпус вентилятора центробежного радиального FISCHBACH из листовой стали покрыт краской RAL7035, по желанию возможны другие цвета.

Конструкция корпуса центробежного вентилятора изготовлена из оцинкованной или высокосортной стали. Положение крепежных угловых планок на корпусе может быть изменено благодаря наличию большого числа круглых отверстий, а также благодаря точечным сварным гайкам. Продольные отверстия облегчают крепление на опоре. Двигатель с дисковым ротором FISCHBACH оснащен термоконтактом, который в сочетании с защитой двигателя и блокировкой повторного включения (вспомогательное оборудование) выполняет функцию полной защиты и позволяет без каких-либо затруднений установить индикацию аварийного состояния и/или режима работы.

Характеристики вентилятора радиального Fischbach СЕ 570/E 15

Степень защиты двигателя IP65 (полная защита от влаги и пыли) согласно стандарту DIN 40050, знак соответствия стандартам ЕС. Класс изоляции F (155 ºC) в соответствии с предписанием 0530 Союза немецких электротехников. Двигатель является регулируемым в диапазоне 0…100 %. Максимальная температура эксплуатации - 70 ºC.

Характеристики

Основные

Модель

Fischbach CE 570/E 15

Напряжение, В

230

Сила тока, А

2,1

Частота тока, Гц

Об./мин

1400

Класс изоляции двигателя

Класс защиты устройства, IP

Материал корпуса

листовая сталь, оцинкованная

Масса, кг

Потребляемая мощность, Вт

450

Производительность, м³/час

1730

Температура перемещаемой среды, °С

Фазность

1-фазный

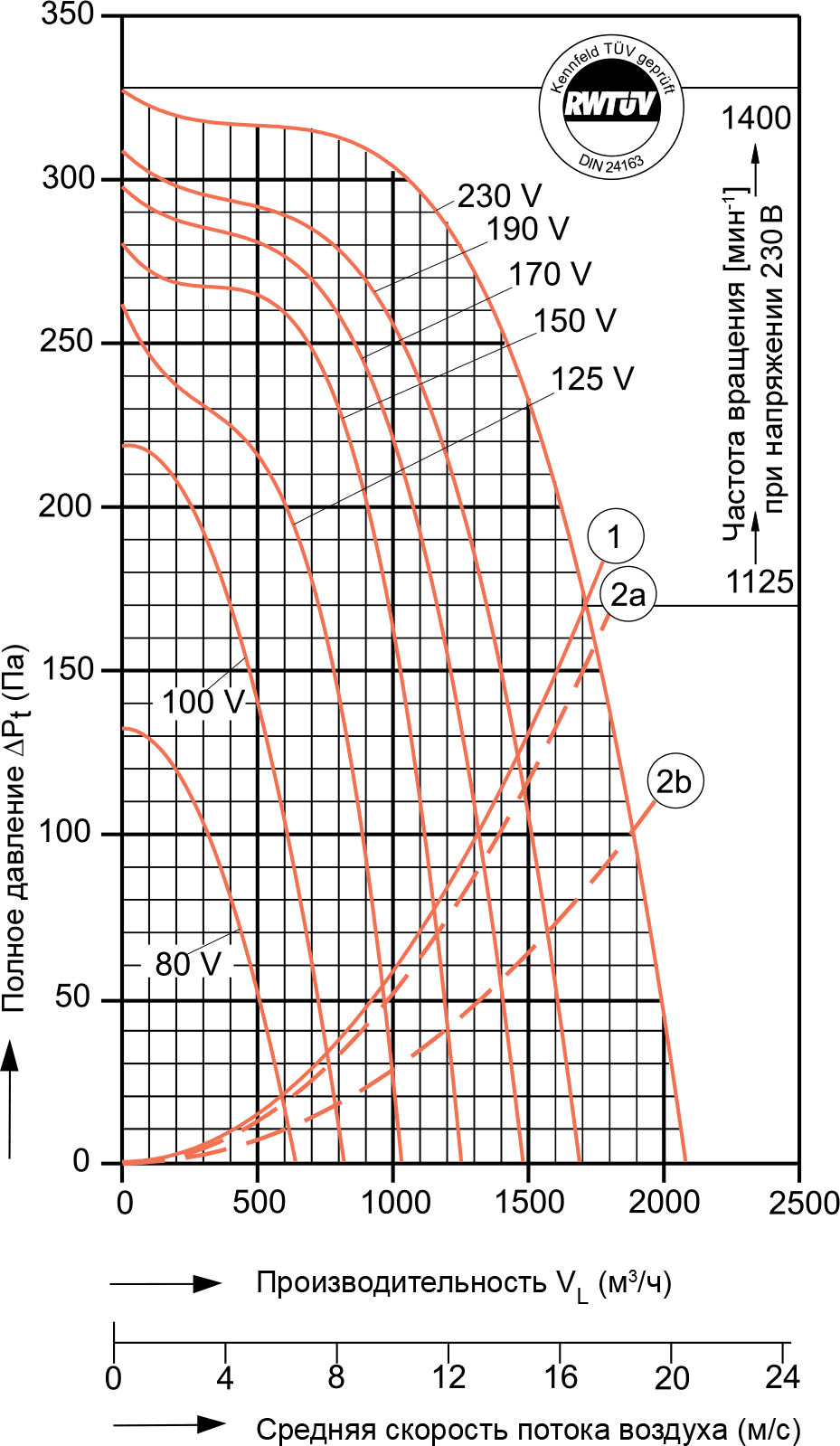

Аэродинамические характеристики радиального вентилятора Fischbach СЕ 570/E 15

1. Системная кривая для динамического давления при площади сечения выходного канала вентилятора 0,0285 м². Для рабочих точек, лежащих выше этой кривой, максимально допустимая температура воздуха составляет 70 ºC.

2a. Системная кривая с учетом повышения статического давления за счет использования ПЕРЕХОДНИКА (квадратной формы) с присоединенным воздуховодом (длина воздуховода 0,2 м).
2b. Системная кривая с учетом повышения статического давления за счет использования РАССЕИВАЮЩЕЙ РАМКИ с присоединенным воздуховодом (длина воздуховода 2,2 м). (Кривая построена для вентилятора, работающего в режиме свободного выдувания).

Подбор центробежного вентилятора Fischbach СЕ 570/E 15

Аэродинамические характеристики центробежного вентилятора Fischbach СЕ 570/E 15

Шумовые характеристики центробежного вентилятора Fischbach СЕ 570/E 15

Уровень звукового давления L_p, дБ (A)

Модель	Уровень звукового давления L_p, дБ (A)
Модель	Рабочее напряжение, В	80	100	125	150	170	190	230
Fischbach СЕ 570/E 15	со стороны всасывания	34	42	47	53	57	60	64
Fischbach СЕ 570/E 15	со стороны нагнетания	34	41	47	53	57	59	63

Уровень звуковой мощности L_W, дБ

Модель	Рабочее напряжение, В	Среднее значение частоты октавной полосы частот, Гц
Модель	Рабочее напряжение, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach СЕ 570/E 15	80	со стороны всасывания	45	30	46	41	36	31	27	21	42
	80	со стороны нагнетания	37	33	37	42	36	30	29	21	42
	100	со стороны всасывания	52	40	52	48	44	40	36	30	50
	100	со стороны нагнетания	44	42	45	49	44	39	37	30	49
	125	со стороны всасывания	56	47	56	53	50	46	43	37	55
	125	со стороны нагнетания	50	48	50	54	50	45	43	37	55
	150	со стороны всасывания	61	54	60	58	57	53	50	44	61
	150	со стороны нагнетания	56	55	56	59	57	52	50	44	61
	170	со стороны всасывания	64	59	63	61	61	57	54	49	65
	170	со стороны нагнетания	59	59	60	62	60	56	54	48	65
	190	со стороны всасывания	66	62	65	63	64	60	57	52	68
	190	со стороны нагнетания	62	62	62	64	63	58	57	51	67
	230	со стороны всасывания	69	67	68	67	68	65	62	57	72
	230	со стороны нагнетания	66	66	66	68	67	63	61	56	71

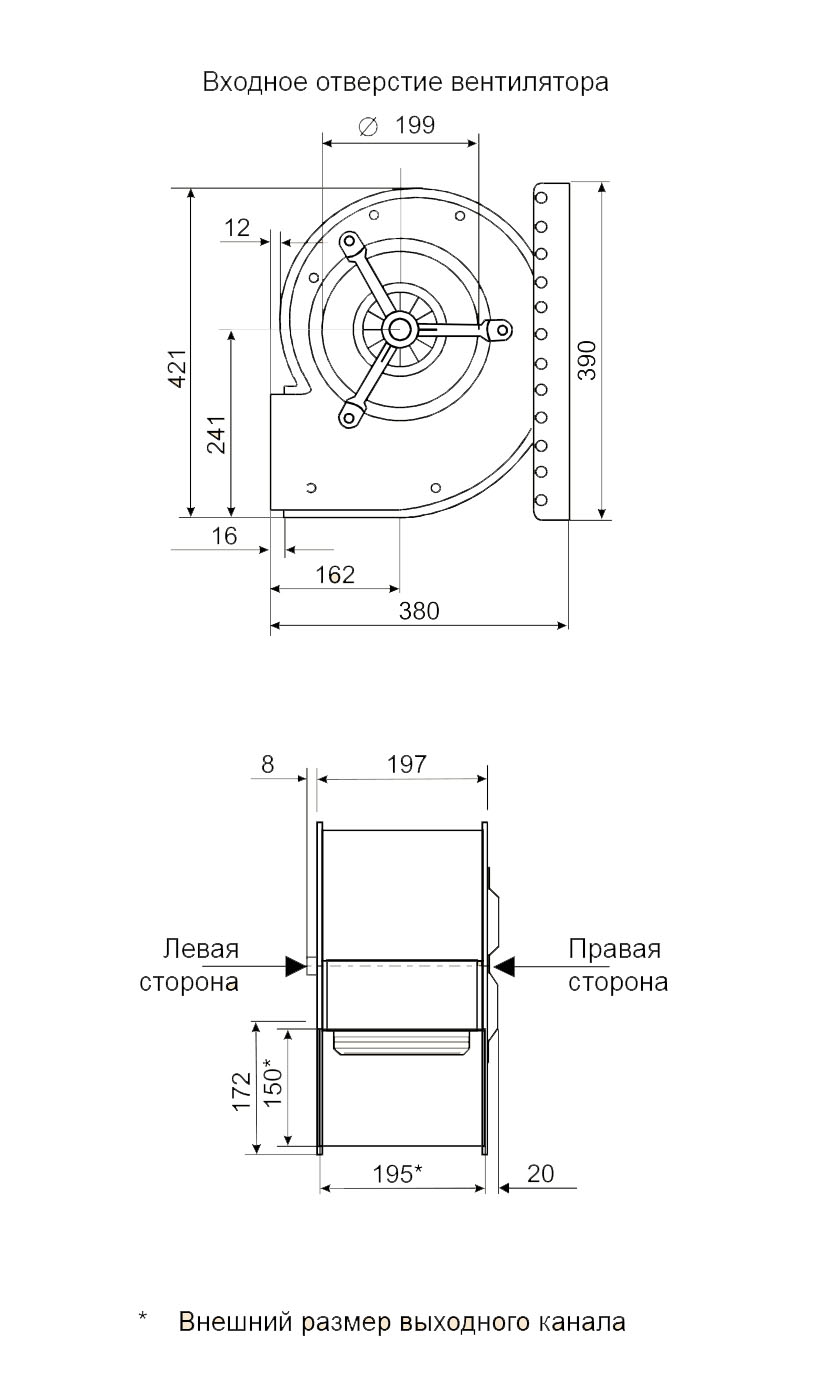

Габаритные размеры центробежного вентилятора Fischbach СЕ 570/E 15
