Fischbach CE 470/E 1

Name: Fischbach CE 470/E 1
Brand: Fischbach

Центробежный вентилятор

Производитель: Fischbach

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Есть в наличии

Код товара: ID26472

договорная

Вентилятор центробежный Fischbach CE 470/E 1. Производительность: 1200 м³/час; Потребляемая мощность: 320 Вт; Частота вращения: 1415 об./мин; Максимальная температура перемещаемого воздуха: 70 °С; Класс защиты устройства: IP65.

Напряжение, В:230

Об./мин:1415

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Fischbach CE 470/E 1

Описание

Назначение радиального вентилятора Fischbach CE 470/E 1

Вентилятор центробежный радиальный Fischbach CE 470/E 1 используется в вентиляционных установках и центральных кондиционерах, общеобменной и местной вентиляции различных зданий и сооружений, промышленности, сельском хозяйстве и др.

Конструкция центробежного вентилятора Fischbach CE 470/E 1

Центробежный вентилятор FISCHBACH одностороннего всасывания оснащен встроенным четырехполюсным двигателем с дисковым ротором (230 В/400 В/50 Гц). Рабочее колесо вентилятора с загнутыми вперед лопатками изготовлено из оцинкованной листовой стали. В зависимости от типа, штампованное или клепаное. Внутренний агрегат соотнесен по точности балансировки к классу Q1 согласно стандарту ISO 1940, части 1. По желанию возможна также точнейшая электронная балансировка. Неподвижный вал двигателя радиального вентилятора закреплен в корпусе на резинометаллических креплениях (амортизаторах), благодаря которым вибрация не передается на корпус вентилятора. Корпус вентилятора центробежного радиального FISCHBACH из листовой стали покрыт краской RAL7035, по желанию возможны другие цвета.

Конструкция корпуса центробежного вентилятора изготовлена из оцинкованной или высокосортной стали. Положение крепежных угловых планок на корпусе может быть изменено благодаря наличию большого числа круглых отверстий, а также благодаря точечным сварным гайкам. Продольные отверстия облегчают крепление на опоре. Двигатель с дисковым ротором FISCHBACH оснащен термоконтактом, который в сочетании с защитой двигателя и блокировкой повторного включения (вспомогательное оборудование) выполняет функцию полной защиты и позволяет без каких-либо затруднений установить индикацию аварийного состояния и/или режима работы.

Характеристики вентилятора радиального Fischbach CE 470/E 1

Степень защиты двигателя IP65 (полная защита от влаги и пыли) согласно стандарту DIN 40050, знак соответствия стандартам ЕС. Класс изоляции F (155 ºC) в соответствии с предписанием 0530 Союза немецких электротехников. Двигатель является регулируемым в диапазоне 0…100 %. Максимальная температура эксплуатации - 70 ºC.

Характеристики

Основные

Модель

Fischbach CE 470/E 1

Напряжение, В

230

Сила тока, А

1,5

Частота тока, Гц

Об./мин

1415

Класс изоляции двигателя

Класс защиты устройства, IP

Материал корпуса

листовая сталь, оцинкованная

Масса, кг

Потребляемая мощность, Вт

320

Производительность, м³/час

1200

Температура перемещаемой среды, °С

Фазность

1-фазный

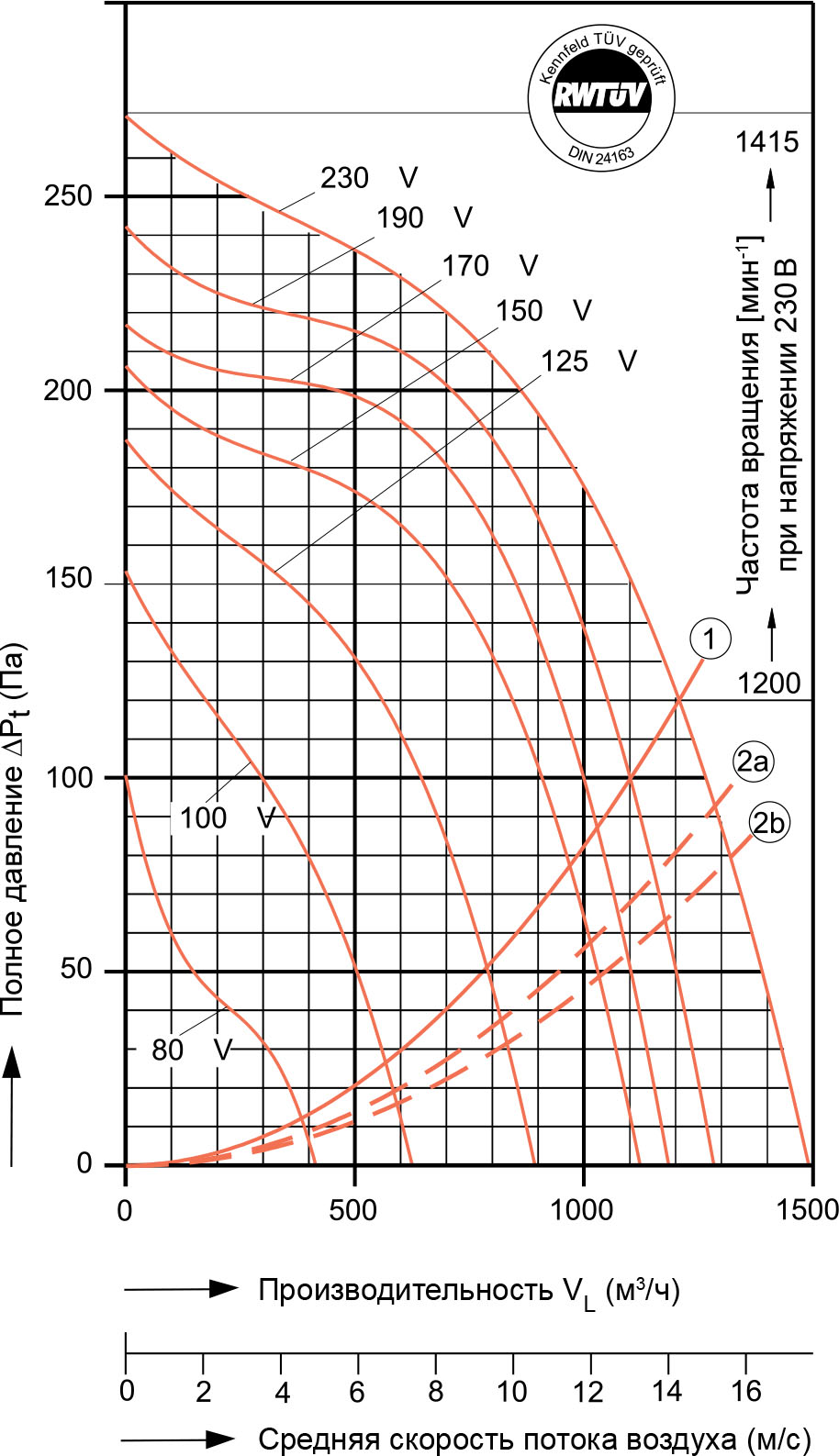

Аэродинамические характеристики радиального вентилятора Fischbach CE 470/E 1

1. Системная кривая для динамического давления при площади сечения выходного канала вентилятора 0,0235 м². Для рабочих точек, лежащих выше этой кривой, максимально допустимая температура воздуха составляет 70 ºC.

2a. Системная кривая с учетом повышения статического давления за счет использования ПЕРЕХОДНИКА (квадратной формы) с присоединенным воздуховодом (длина воздуховода 0,6 м).
2b. Системная кривая с учетом повышения статического давления за счет использования РАССЕИВАЮЩЕЙ РАМКИ с присоединенным воздуховодом (длина воздуховода 2,6 м). (Кривая построена для вентилятора, работающего в режиме свободного выдувания).

Подбор центробежного вентилятора Fischbach CE 470/E 1

Аэродинамические характеристики центробежного вентилятора Fischbach CE 470/E 1

Шумовые характеристики центробежного вентилятора Fischbach CE 470/E 1

Уровень звукового давления L_p, дБ (A)

Модель	Уровень звукового давления L_p, дБ (A)
Модель	Рабочее напряжение, В	80	100	125	150	170	190	230
Fischbach CE 470/E 1	со стороны всасывания	26	38	47	53	54	56	58
Fischbach CE 470/E 1	со стороны нагнетания	24	37	46	52	53	55	58

Уровень звуковой мощности L_W, дБ

Модель	Рабочее напряжение, В	Среднее значение частоты октавной полосы частот, Гц
Модель	Рабочее напряжение, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach CE 470/E 1	80	со стороны всасывания	38	17	38	33	25	21	15	9	34
	80	со стороны нагнетания	27	22	27	33	26	19	18	9	32
	100	со стороны всасывания	48	34	48	44	39	35	31	25	46
	100	со стороны нагнетания	40	37	40	45	40	34	32	25	45
	125	со стороны всасывания	56	46	55	52	50	46	42	36	55
	125	со стороны нагнетания	49	47	49	53	49	44	43	36	54
	150	со стороны всасывания	60	53	60	57	56	52	49	43	61
	150	со стороны нагнетания	55	54	55	58	56	51	49	43	60
	170	со стороны всасывания	61	55	61	58	57	53	50	45	62
	170	со стороны нагнетания	56	55	56	59	57	52	50	44	61
	190	со стороны всасывания	63	57	62	60	59	56	53	47	64
	190	со стороны нагнетания	58	57	58	61	59	54	52	46	63
	230	со стороны всасывания	65	60	64	62	62	58	56	50	66
	230	со стороны нагнетания	60	60	61	63	62	57	55	49	66

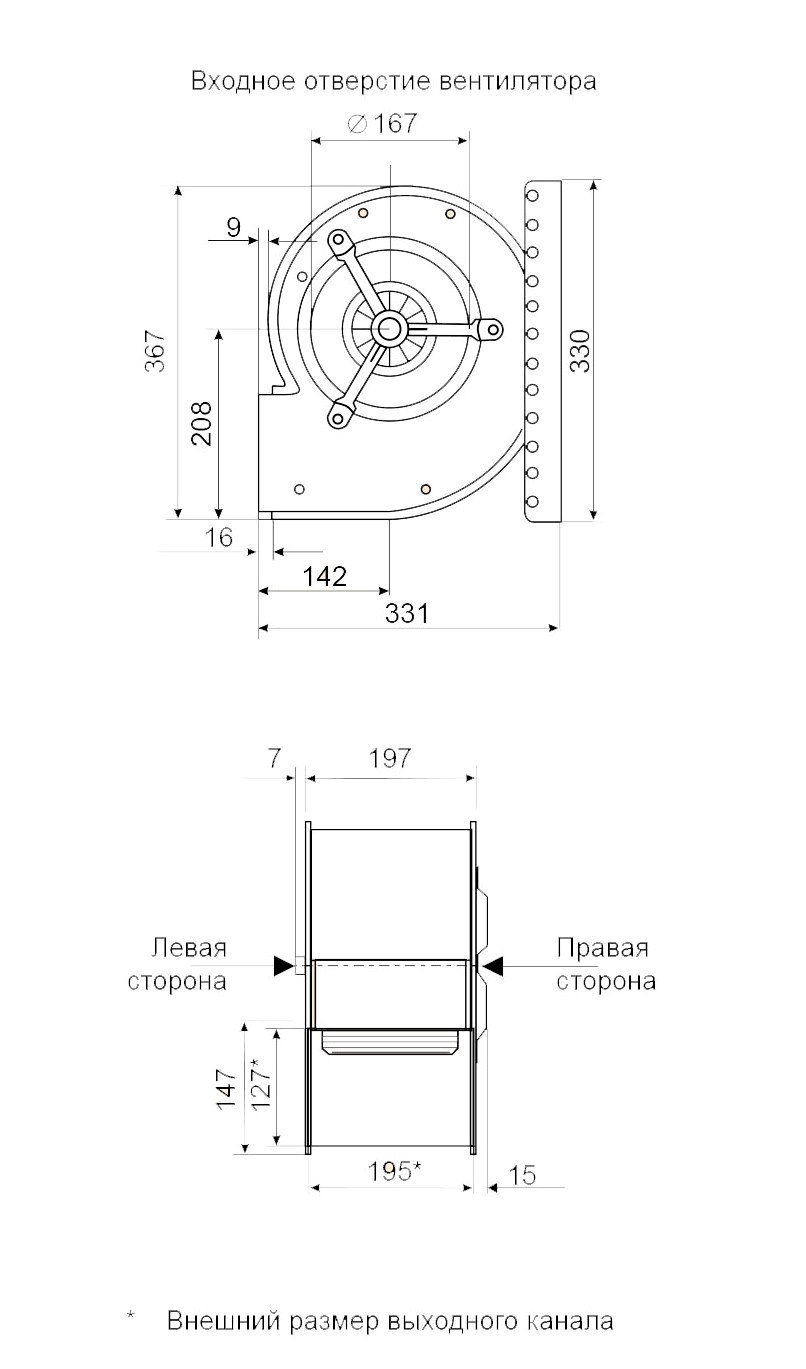

Габаритные размеры центробежного вентилятора Fischbach CE 470/E 1
