Назначение крышного вентилятора Fischbach 41.309
Вентилятор крышный Fischbach 41.309 используется в центральной системе вентиляции различных зданий.

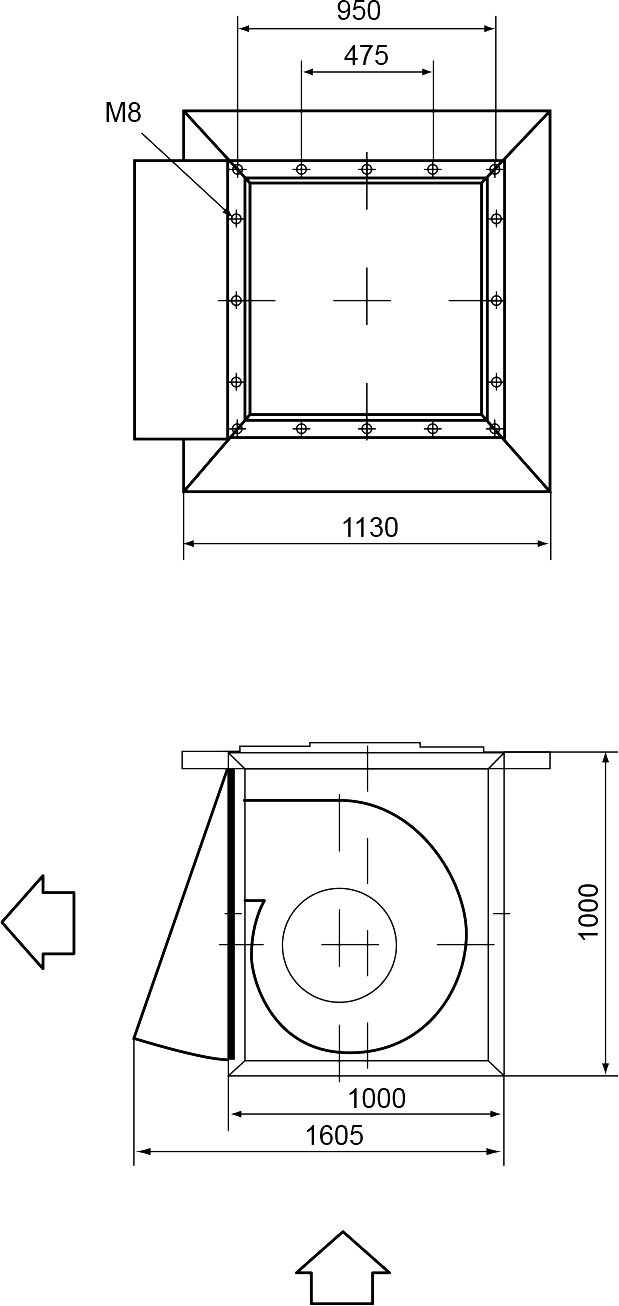

Конструкция вентилятора крышного радиального Fischbach 41.309
Стандартное вентиляционное оборудование серии 41 аналогично по своей конструкции вентиляторным модулям стандартной серии FISCHBACH.
Оно выполнено в виде центробежного крышного вентилятора с навесом и воздухоотводящим устройством. Конструкция рамы корпуса центробежных крышных вентиляторов изготовлена из прочного алюминиевого профиля FISCHBACH. Двойные стенки корпуса толщиной 41 мм из высокосортного алюминия (AlMg3) закреплены на хорошо подогнанной специальной уплотнительной и несущей раме из высококачественной атмосферостойкой пластмассы. Высокий уровень герметичности достигается благодаря оборотной резиновой двухворотниковой манжете.
Термоизоляция стенок из минеральных волокон, коэффициент теплопередачи K=0,69 Вт/м2K. Нормированная звукоизолирующая способность боковин согласно стандарту DIN 52210RW > 40 дБ.
Встроенный центробежный вентилятор FISCHBACH двустороннего всасывания (Тип D/DS)
Компактный вентилятор FISCHBACH DS 9-070/D 2.5 двухстороннего всасывания оснащен двигателем с дисковым ротором FISCHBACH.
Степень защиты двигателя IP 65 (полная защита от воды и пыли) согласно стандарту DIN 40050, знак соответствия CE.
Класс изоляции F (155 °C) в соответствии с предписанием 0530 Союза немецких электротехников. Двигатель является регулируемым в диапазоне 0…100 %. Рабочее колесо вентилятора с загнутыми вперед лопатками из оцинкованной листовой стали, в зависимости от типа — штампованное или клепаное. По точности балансировки соответствует классу Q 2.5 – Q 1 согласно стандарту ISO 1940, части 1.
Полная защита для всех трехфазных двигателей и двигателей переменного тока: двигатель с дисковым ротором FISCHBACH оснащен термоконтактами, которые в сочетании с защитой двигателя и блокировкой повторного включения (вспомогательное оборудование) выполняют функцию полной защиты и позволяют без каких-либо затруднений установить индикацию аварийного состояния и/или индикацию режима работы.
