Электродвигатель СДК(З) 4 – синхронный двигатель для привода поршневых компрессоров, предназначенный для работы от сети частотой переменного тока 50 Гц напряжением 6000 В и 10000 В.

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Электродвигатели СДК(З) 4

Описание

Применение синхронных электродвигателей СДК(З) 4

Электродвигатели синхронные СДК(З) 4 предназначены для привода поршневых компрессоров и рассчитаны для работы от сети переменного тока частотой 50 Гц напряжением 6000В или 10000В в продолжительном режиме S1, Cosϕ = 0.9.

Общие сведения по синхронным электродвигателям СДК(З) 4 для привода поршневых компрессоров

Пуск двигателей асинхронный, прямой, от полного напряжения сети с включенным в цепь обмотки возбуждения разрядным сопротивлением. Двигатели допускают два пуска подряд из холодного состояния или один пуск из горячего состояния. Интервал между последующими пусками не менее двух часов. Изоляционные материалы обмотки статора класса нагревостойкости не ниже «В» по ГОСТ 8865. Обмотка статора соединяется в «звезду» и имеет шесть концов, выведенных в коробку выводов. Возбуждение двигателей осуществляется от тиристорных возбудителей.

Степень защиты для двигателей СДК 4-IP11, СДКЗ 4 - IP44.

Форма исполнения — IM 5710 (консольное), для двигателей СДК(З)4-17-39-12Ф, СДК(З)4-19-41-16Ф, СДК(З)4-19-38-16Ф — IM 7125 (фланцевое). Климатическое исполнение — УХЛ4 по ГОСТ 15150.

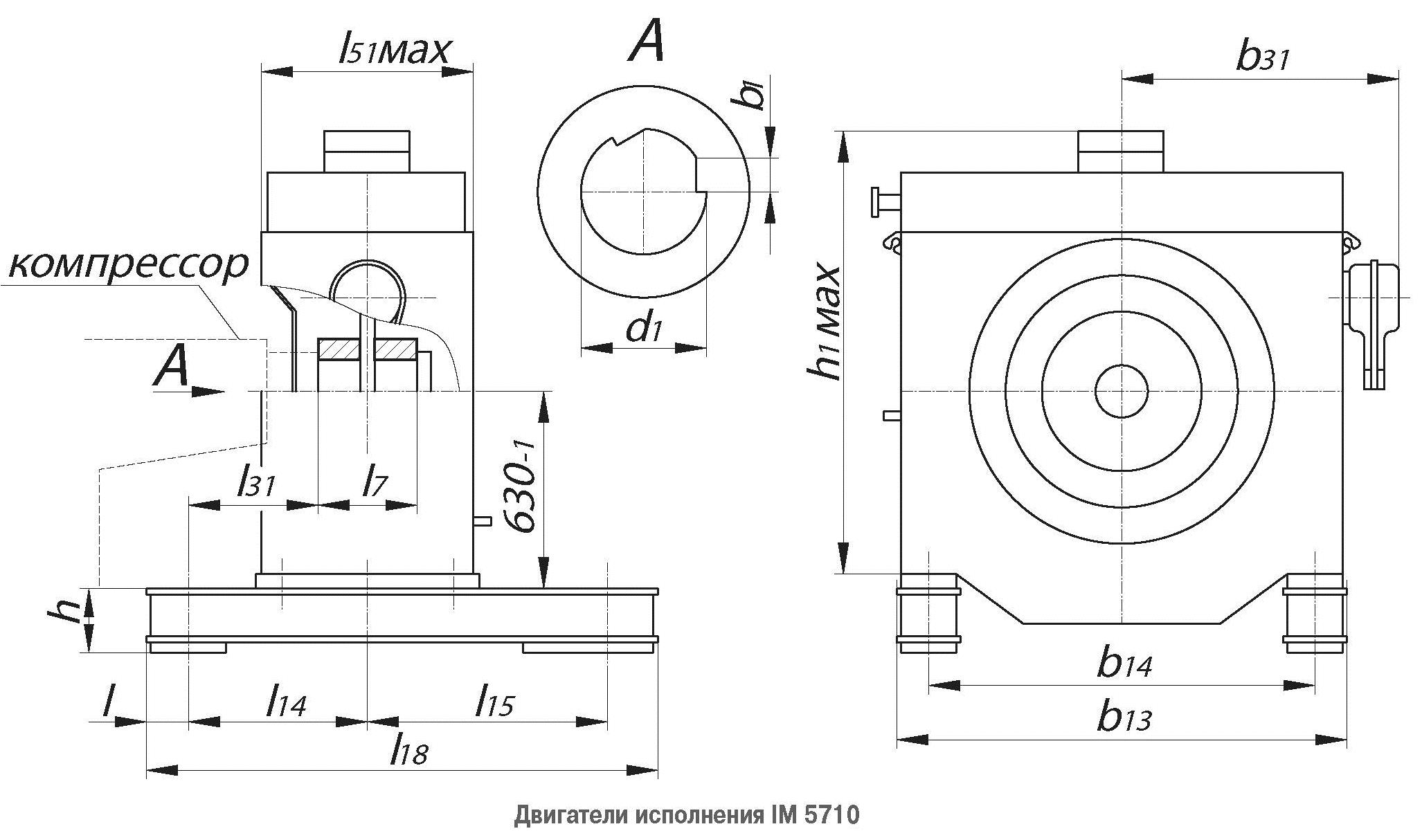

Габаритные и присоединительные размеры двигателей СДК(З)4 исполнения IM 5710

габаритные размеры электродвигателя

Модель эл.двигателя	Размеры, мм													Масса, кг
	Напряжение, В	l₇	l₁₄	l₁₈	l₃₁	l₅₁	b₁	b₁₃	b₁₄	d₁	h₁	h	b₃₁
СДК4-16-44- 10КУХЛ4	6000	200	1120±2	200	270	1100	44,9	1550	1350±2	∅180H	1400	120	995	3790
	10000												1086	382
СДК4-16-24- 10КУХЛ4	6000	150	1060±2	1320	375	925							995	2570
	10000												1086	2600
СДК4-16-24- 12КУХЛ4	6000												995	2480
	10000												1086	2510
СДК4-17-26- 12КУХЛ4	6000	200		1320⁺¹⁰	400	1000		1850⁺¹⁰	1650±2		1630	230	1145	3600
	10000												1236	3650
СДК4-17-26- 16КУХЛ4	6000												1145	3900
	10000												1236	3950
СДКЗ 4-16-44-10КУХЛ4	6000	200	1120±2	2000	375	1200		1550	1350±2		1870	120	995	5400
	10000												1086	5430
СДКЗ 4-16-24-10КУХЛ4	6000	150	1160±2	1600	270	1000							995	3300
	10000												1086	3330
СДКЗ 4-16-24-12КУХЛ4	6000												995	3660
	10000												1086	3690
СДКЗ 4-17-26-12КУХЛ4	6000	200			400	1000		1850	1650±2		2100	230	1145	5170
	10000												1236	5200
СДКЗ 4-17-26-16КУХЛ4	6000												1145	5470
	10000												1236	5500

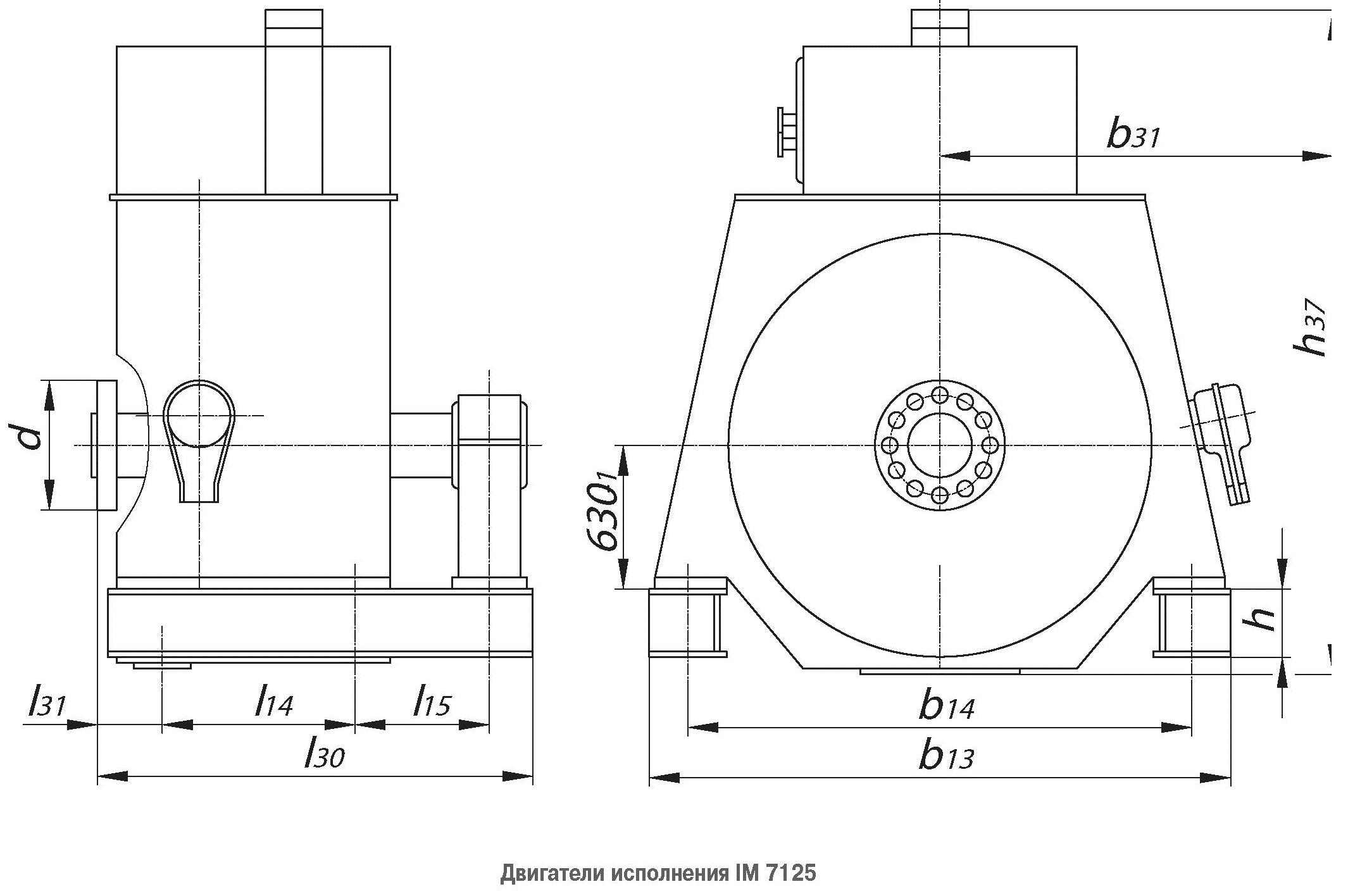

Габаритные и присоединительные размеры двигателей СДК(З)4 исполнения IM 7125

габаритные размеры электродвигателя

Модель эл.двигателя	Напряжение, В	b₃₁,мм	Масса, кг
СДК4-16-44- 10КУХЛ4	6000	1145	5950
СДК4-16-44- 10КУХЛ4	10000	1236	6000
