Электродвигатели ДС, ДСЗ и ДСП

Применение синхронных электродвигателей ДС, ДСЗ и ДСП

Двигатели синхронные типов ДС, ДСЗ и ДСП предназначены для привода шаровых (стержневых) мельниц и других механизмов с большими моментами инерции вращающихся частей. Двигатели предназначены для замены ранее установленных двигателей аналогичных типов.

Общие сведения по синхронным электродвигателям ДС, ДСЗ и ДСП

Двигатели рассчитаны для работы от сети переменного тока частотой 50 Гц, напряжением 3000 В, 6000 В и 10000 В продолжительном режиме S1, сosϕ = 0,9.

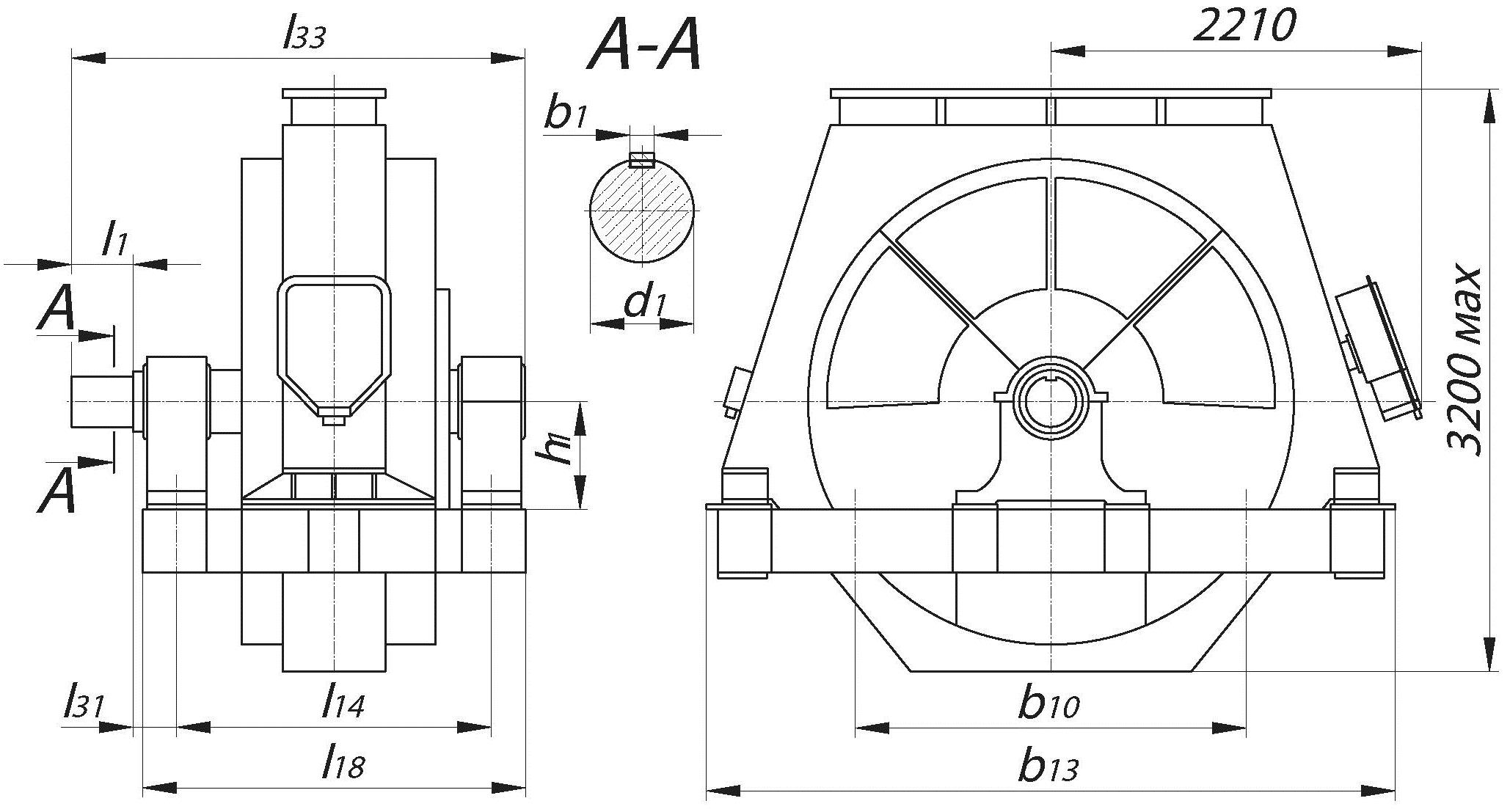

Конструктивное исполнение:

• по способу монтажа – IM7311 (ГОСТ 2479);
• по степени защиты контактных колец — IP 11(ГОСТ 17494);
• по степени защиты корпуса:
  • двигателей ДС и ДСЗ — IP 11;
  • двигателей ДСП — IP 44;
• по климатическому исполнению и категории раз-мещения – УХЛ4 (ГОСТ 15150).

Охлаждение двигателей осуществляется в режиме самовентиляции или принудительной вентиляции.

Способ охлаждения:

• двигателей ДС и ДСЗ – ICA01 (ГОСТ 20459);
• двигателей ДСП — ICW37A97.

Окружающая среда неогнеопасная, невзрывоопасная, не содержащая агрессивных газов и паров, соответствующая типу атмосферы II по ГОСТ 15150. Двигатели ДС и ДСЗ предназначены для установки в помещениях с концентрацией инертной пыли не более 2 мг/м³. Двигатели ДСП предназначены для установки в помещениях с запы ленностью более 2 мг/м³ и работают под избыточным давлением, с подпит кой чистым воздухом с запыленностью не более 0,2 мг/м³. Возбуждение двигателей от тиристорных возбудителей. Двигатели выполняются на подшипниках скольжения с кольцевой смазкой. Выводные концы обмотки статора могут располагаться в коробке выводов или направляться вниз, в фундаментную яму.
