Применение синхронных электродвигателей СДС 18 габарита
Двигатель синхронный СДС 18 габарита предназначен для привода шаровых и стержневых мельниц.
Общие сведения по синхронным электродвигателям СДС 18 габарита
Двигатели предназначены для работы от сети переменного тока частотой 50 Гц. Номинальный режим работы — продолжительный, S1. Степень защиты IP21.
Пуск двигателя асинхронный, прямой, от полного напряжения сети с включенным в цепь обмотки возбуждения разрядным сопротивлением. По условиям нагрева активных частей двигатель должен допускать два пуска подряд из холодного состояния. Последующие пуски должны производиться с интервалом не менее 30 мин.

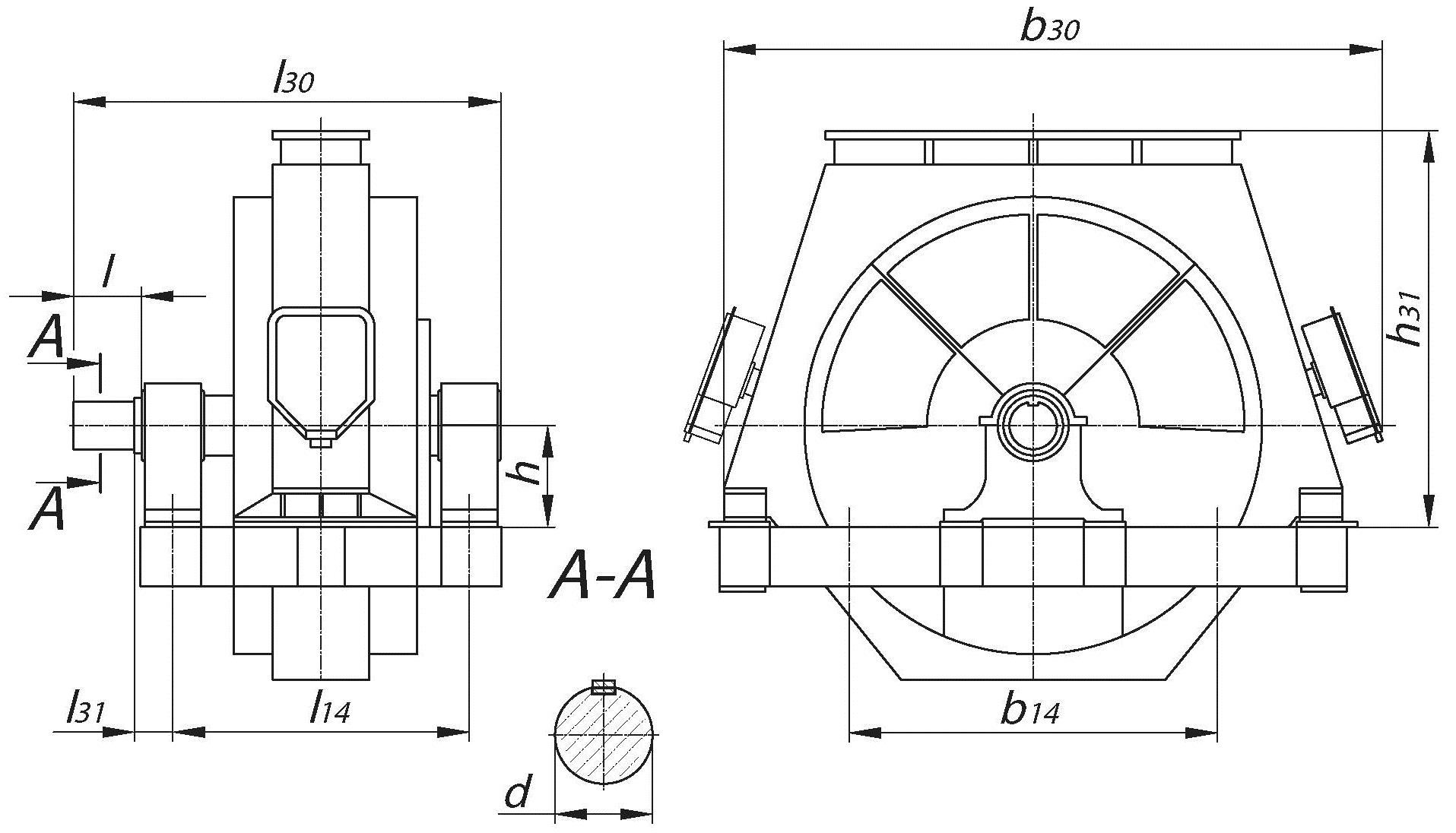

Конструктивное исполнение с самовентиляцией, с забором охлаждающего воздуха из производственного помещения через отверстия в щитах и выбросом нагретого воздуха через отверстия в обшивке статора. Двигатель с горизонтальным расположением вала, на фундаментной плите, на стояковых подшипниках скольжения с кольцевой смазкой, с одним свободным концом вала. Изоляция обмотки статора — термореактивная. В двигателе предусмотрен контроль температуры обмотки и сердечника статора, подшипников. Обмотка статора соединяется в «звезду» и имеет шесть выводных концов, выведенных в коробку выводов или фундаментную яму. Возбуждение двигателей осуществляется от тиристорного возбудителя с системой управления и автоматическим регулированием тока возбуждения.
Применение синхронных электродвигателей СДС 19,20 габарита
Синхронные двигатели СДС 19 и 20 габарита предназначены для привода цементных, рудоразмольных и других мельниц.
Общие сведения по синхронным электродвигателям СДС 19,20 габарита

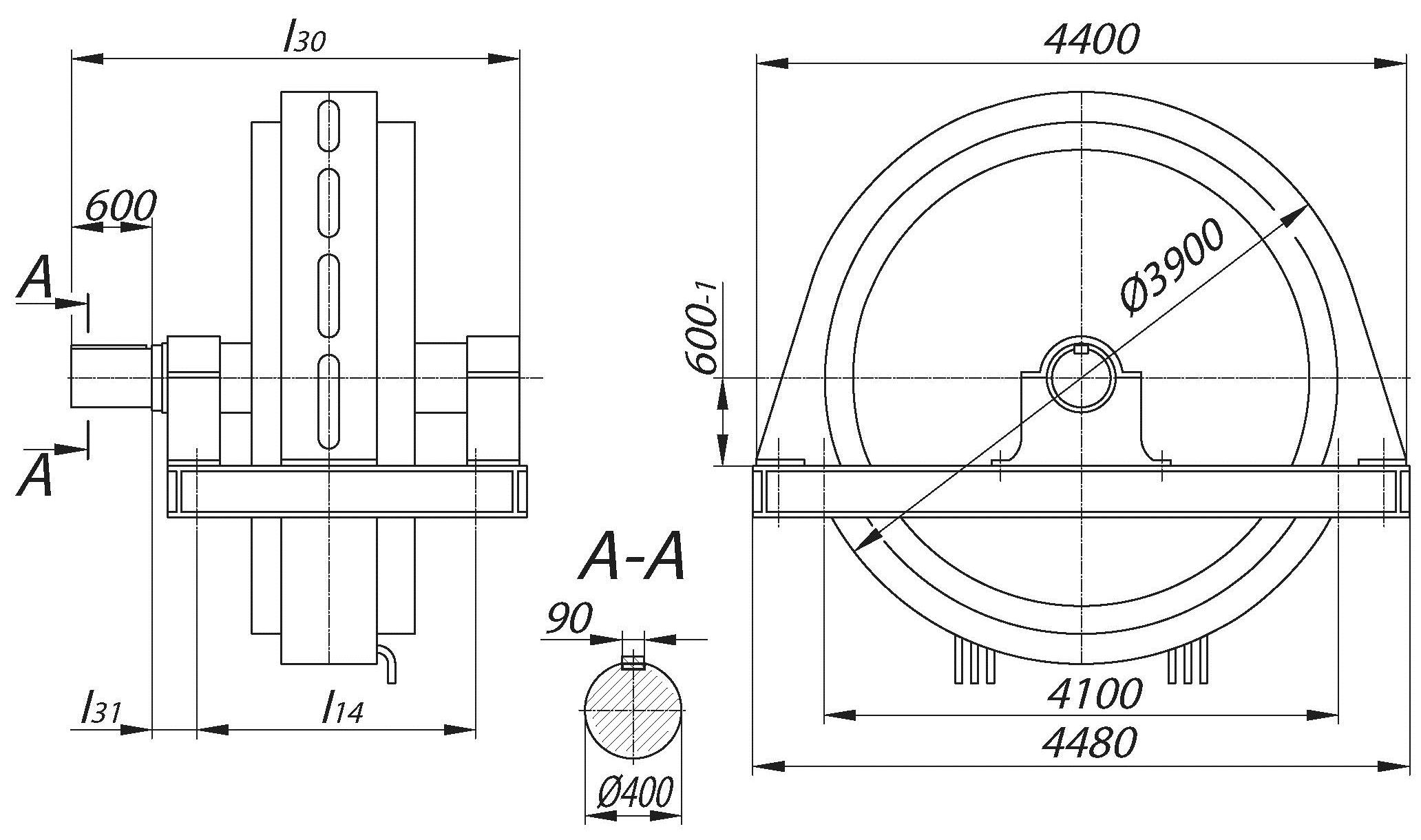

Двигатели рассчитаны для работы от сети переменного тока частотой 50 Гц или 60 Гц, напряжением 6000 В в продолжительном режиме S1, сosϕ = 0,9. Категория размещения двигателей 4, степень защиты IP00. Возбуждение двигателей от тиристорных возбудителей. Двигатели выполняются на подшипниках скольжения с кольцевой смазкой, с одним или двумя концами вала. Выводные концы обмотки статора могут располагаться в коробке выводов или направляться вниз, в фундаментную яму. Охлаждение двигателей в режиме самовентиляции.
