Электродвигатель 4ПФ 132МВБO4 (15,0/1030-5000)

Назначение электродвигателя постоянного тока 4ПФ 132МВБO4

Двигатель постоянного тока 4ПФ 132МВБO4 защищенного исполнения с независимой вентиляцией с тахогенератором и датчиками тепловой защиты предназначен для регулируемых электроприводов различных механизмов, включая электроприводы металлорежущих станков. Питание электродвигателей может осуществляться как от генераторов постоянного тока, так и от выпрямительных устройств.

Технические характеристики электродвигателя 4ПФ 132МВБO4

Широкорегулируемый, с полностью шихтованным статором, неотъемными полюсами, компенсационной обмоткой, повышенной точности.

• Температура окружающей среды: 1°С–40°С
• Номинальный режим работы: S1 (допускается работа в режимах S2 - S8)
• Степень защиты: IP 23S
• Класс нагревостойкости F
• Способ охлаждения IC06
• Высота над уровнем моря не более 1000 м
• Механические воздействия по группе М8
• Электродвигатель с пристроенным тахогенератором ТП80-20-0,5 постоянного тока и датчиками тепловой защиты, с независимой вентиляцией от пристроенного электровентилятора
• Электромотор постоянного тока изготовливается с независимым возбуждением. Напряжение возбуждения – 220 В.

Вероятность безотказной работы за наработку 10000 ч не менее 0,95 (с заменой щеток при необходимости через 2000 ч). Средний ресурс до списания 30000 ч. Средний срок службы 15 лет.

Устойчивая работа мотора постоянного тока 4ПФ 132МВБO4 в установившихся и переходных режимах обеспечивается системой управления. Электродвигатели допускают перегрузки по току:

• 1,6 Iн - в течение 1 мин при номинальной частоте вращения
• 2 Iн - в течение 15 с при номинальной частоте вращения
• 1,5 Iн - в течение 10 с при максимальной частоте вращения.

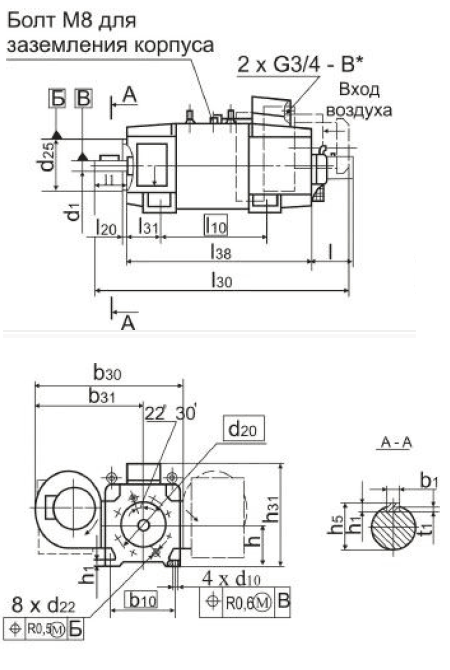

Конструктивное исполнение  электродвигателя 4ПФ 132МВБO4

• IM1001 - на лапах
