ДРГ-19,5

Name: ДРГ-19,5
Brand: КВЗ

Дымомос горячего дутья

Производитель: КВЗ

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Под заказ

Код товара: ID16543

договорная

Дымосос горячего дутья ДРГ-19,5. Мощность двигателя: 800 кВт; Частота вращения двигателя: 1500 об./мин; Производительность: 110000 м³/час; Полное давление: 7810 Па.

Мощность электродвигателя кВт:800

Об./мин:1500

Предельное давление, Па:7810

Производительность, м³/час:110000

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

ДРГ-19,5

Описание

Назначение дымососсов горячего дутья ДРГ-19,5

Центробежные дымососы горячего дутья одностороннего всасывания ДРГ-19,5 предназначены для рециркуляции дымовых газов котлов на твердом и газомазутном топливе различной паропроизводительности. Допускается применение дымососов ДРГ-19,5 для отсасывания горячих и запыленных дымовых газов из печей технологических линий по производству рудных окатышей в черной металлургической промышленности (агломерационные установки) при запыленности газов до 1 г/нм³ и величине частиц пыли не более 0,5 μ.

Условия эксплуатации дымососов горячего дутья ДРГ-19,5:

Дымосос рассчитан на продолжительный режим работы в помещении и на открытом воздухе в условиях умеренного и тропического климата (климатическое исполнение У или Т, категория размещения 1, ГОСТ 15150-69). Запуск дымососа разрешается при температуре в улитке не ниже -30° С. Максимально допустимая температура на входе в дымосос не должна превышать 420° С. Эксплуатация дымососа допускается при частоте вращения 1500 об/мин.

Углы разворота корпуса дымососов ДРГ-19,5

Правого вращения (со стороны электродвигателя)

Поворот корпуса дымососа ДРГ-19,5

Левого вращения (со стороны электродвигателя)

Поворот корпуса дымососа ДРГ-19,5

Характеристики

Основные

Модель

ДРГ-19,5

Тип электродвигателя

ДАЗО

Мощность электродвигателя кВт

800

Об./мин

1500

Макс. температура перемещаемого воздуха, °С

420

Предел загрязненности, мг/м3

Масса, кг

5300

Максимальный КПД, ηmax (%)

Предельное давление, Па

7810

Производительность, м³/час

110000

Аэродинамические характеристики ДРГ-19,5

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Q	- Производительность, тыс. м³/ч
Pv	- Полное давление, даПа
η_max	- КПД

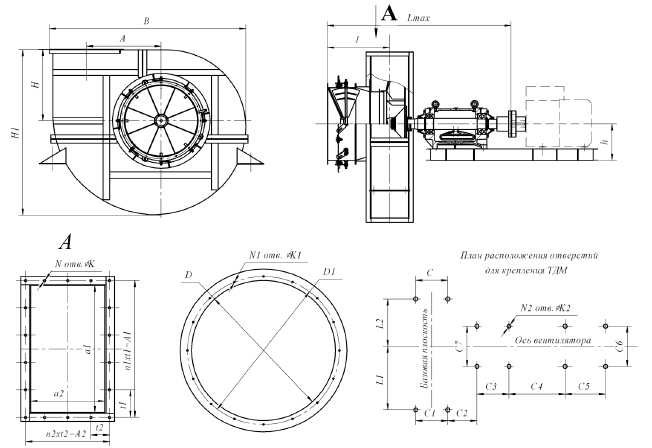

Габаритные размеры вентилятора ДРГ-19,5

С4, С5, С6 – размеры уточняются при выборе электродвигателя

Модель	Габаритные размеры, мм
Модель	h	H	H1	B	I	Lmax	A
ДРГ-19,5	630	1200	3447	3620	1400	3509	1300

Модель	Присоединительные размеры, мм
Модель	A1	A2	a1	a2	t1	t2	N	N1	n1	n2	K	K1	D	D1
ДРГ-19,5	1116	495	992	375	223	124	18	24	5	4	19	19	1170	1280

Модель	Крепёжные размеры, мм
Модель	N2	K2	C	C1	C2	C3	C7	L1	L2
ДРГ-19,5	12	28	400	400	552	920	1050	2000	1620
