Д 3,5М с эл.двигателем АИР 80 B6 1,1 кВт 1000 об./мин, исполнение 3

Дымосос серии Д 3,5М с электродвигателем Электродвигатель АИР 80 В6 1.1 Мощность электродвигателя кВт 1000 Об./мин, изготовленный из углеродистой стали.

Данный вентилятор предназначен для удаления газов из котельных установок малой мощности, производительностью до 1 т пара в час, работающих на газе и мазуте. Температура перемещаемых газов не должна превышать 200 °C при рабочем колесе из стали марки Ст3 и 400 °C — при жаропрочной стали марки 09Г2С.

Температура окружающей среды: от –40 °C до +40 °C.

Дымососы Д 3,5М также применяются для санитарно‑технических нужд, их устанавливают в металлургических цехах, на ТЭС и др.

Дымосос Д 3,5М состоит из следующих узлов, доступных для отдельной поставки:

• Спиральный поворотный корпус
• Рабочее колесо
• Станина
• Коллектор
• Электродвигатель Электродвигатель АИР 80 В6 1.1 Мощность электродвигателя кВт 1000 Об./мин

Сварной спиральный корпус дымососа Д 3,5М с эл.двигателем АИР 80 B6 1,1 кВт 1000 об./мин изготовлен из чёрного металла (углеродистой стали), рабочее колесо — консольное, с лопатками, загнутыми вперёд. Применяются станина, коллектор и трёхфазный асинхронный электродвигатель АИР (2,2 или 3,0 кВт, 380 В/50 Гц).

В исполнении № 3 рабочее колесо соединено с валом двигателя через подшипниковый узел. Устройство компакто, долговечно — усиленные стенки улитки и наплавка твёрдых сплавов на лопатках обеспечивают износостойкость. Безотрывный поток газов достигается углами входа/выхода лопаток.

Корпус может быть правого или левого вращения, поворачивается на угол 0–270°.

Общие сведения о дымососах Д 3,5М с эл.двигателем АИР 80 B6 1,1 кВт 1000 об./мин:

• Односторонний забор воздуха
• Спиральный поворотный корпус
• Вперед загнутые лопатки
• Количество лопаток: 20
• Направление вращения — правое или левое (со стороны двигателя)

Назначение дымососов Д 3,5М с эл.двигателем АИР 80 B6 1,1 кВт 1000 об./мин:

Дымососы предназначены для работы в теплоэнергетике в качестве вытяжного оборудования для паровых и водогрейных котлов с производительностью до 25 т пара/ч (20 МВт), на различных видах топлива. Обязательна установка золоулавливающей системы. Расчет на длительную работу как в помещениях, так и на улице при умеренном климате. Запуск допускается при температуре в улитке ≥ –30 °C. Температура газов на входе не выше +180 °C.

Допускается использование на газомазутных котлах и в технологических установках металлургии, химии, ТЭС, при газо- и пылеулавливании.

Дымососы Д 3,5М с эл.двигателем АИР 80 B6 1,1 кВт 1000 об./мин применяются в:

• Теплоэнергетике
• Газомазутных котельных
• Паровых и водогрейных котлах
• Санитарно‑производственных процессах

Температура перемещаемой среды не должна превышать 250 °C.

Принцип работы дымососа Д 3,5М с эл.двигателем АИР 80 B6 1,1 кВт 1000 об./мин:

Рабочее колесо, насаженное на вал двигателя, передаёт кинетическую энергию воздуху, смесь проходит через коллектор, а затем межлопаточные каналы, где центробежная сила выталкивает её к периферии. Поток отклоняется на 90° и через улитку выходит наружу.

Условия эксплуатации дымососа Д 3,5М с эл.двигателем АИР 80 B6 1,1 кВт 1000 об./мин:

• Максимальная температура газов: +200 °C
• Температура воздуха при запуске: ≥ –30 °C
• Окружающая температура: –40…+40 °C
• Среднеквадр. виброскорость: ≤ 2 мм/с
• Запыленность газов: ≤ 2 г/м³

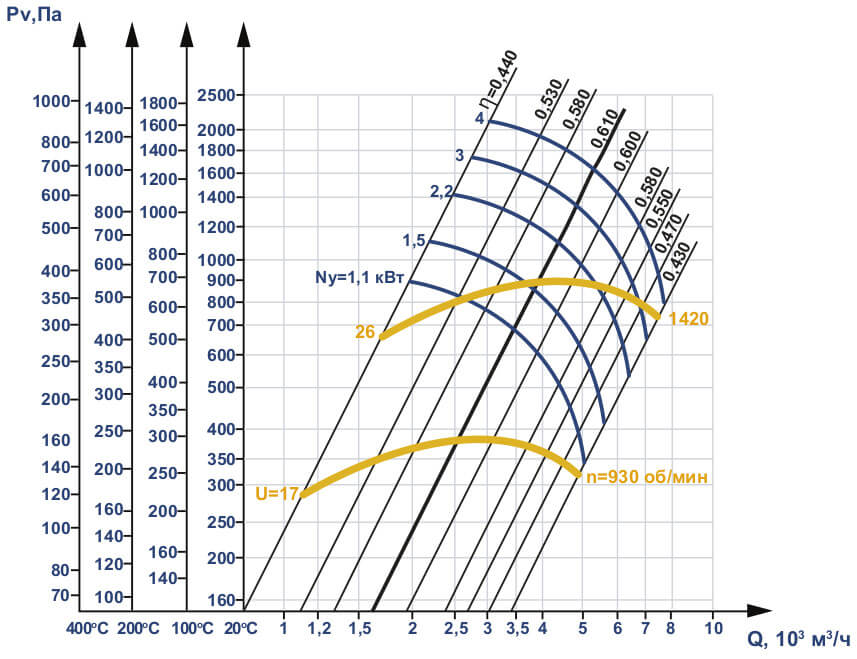

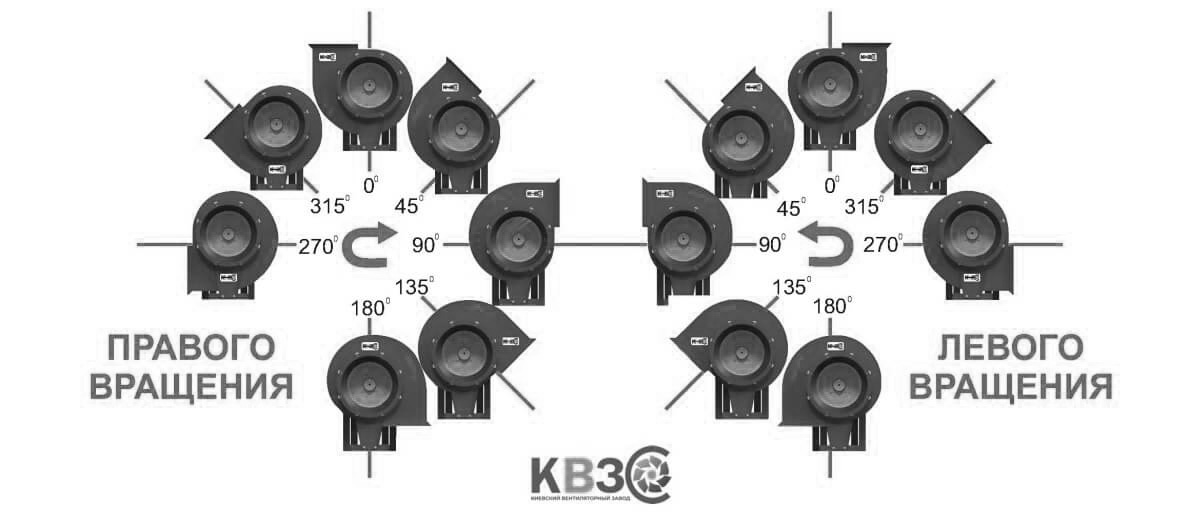

Положение корпуса правого (ПР) и левого (ЛЕВ) вращения:
