Описание CMT X175
Серия «Х» сочетает в себе высокую эффективность с инновационной технологией продуктов сгорания с выделением теплоты от конденсации.

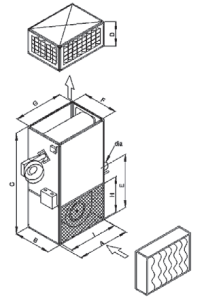

Исполнение CMT X175
Серия «Х» выпускается в 7 моделях в зависимости от мощности и 4 вариантах исполнения, как для внутренней, так и для наружной установки.
- Х вертикальная установка внутреннего исполнения;
- ХЕ вертикальная установка наружного исполнения;
- ХО горизонтальная установка внутреннего исполнения;
- ХЕО горизонтальная установка наружного исполнения.

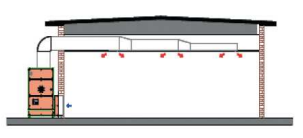

Варианты монтажа CMT X175
 |
Серия Х: внутри помещения, с прямым
распределением теплого воздуха
и внешним забором рециркуляционного воздуха.
|
 |
Серия ХЕ: снаружи, с канальным
распределением теплого воздуха
и забором рециркуляционного воздуха.
|
 |
Серия ХЕО: внутри помещения, с прямым
распределением теплого воздуха
и внешним забором рециркуляционного воздуха.
|
 |
Серия ХО: внутри помещения, с прямым
распределением теплого воздуха
и забором рециркуляционного воздуха.
|
Характеристики CMT X175
Каркас: из алюминиевого профиля, корпус (стандартно) из 20-мм сэндвич-панелей из окрашенной листовой стали снаружи и оцинкованной стали внутри. Термоакустическая изоляционная панель устанавливается между двумя листами.
Установки наружного исполнения комплектуются защитой от осадков и техническим отсеком для защиты горелки, щита и панели управления.
Камера сгорания: из высокотемпературной нержавеющей стали AISI 430. Специальная цилиндрическая форма и доступный объем камеры делают возможным достичь полного сгорания, большая поверхность теплообмена с равномерным распределением тепловой нагрузки.
Теплообменник из стали AISI 316 состоит из пучка труб, который благодаря специальному расположению труб и гофрированной поверхности, создает значительный турбулентный эффект во внутреннем потоке продуктов горения и в наружном воздушном потоке для получения отличного теплообмена.
Дымовой отсек из нержавеющей стали AISI 304, оснащен смотровыми окнами и трубкой для отвода конденсата (AISI 304).
Модулируемая газовая горелка или горелка на сжиженном газе комплектуется газовой рампой, модулятором и температурным датчиком.
Вентиляторная секция: состоит из одного или двух динамически и статически сбалансированных центробежных вентиляторов, приводимых в движение однофазными или трехфазными электродвигателями (в зависимости от модели) на ременной передаче, размещенных на салазках.
Панель управления: Все установки оснащена щитом управления, который включает в себя главный выключатель, переключатель зима/лето, дистанционное управление выключателем, термореле и предохранители линии питания каждого двигателя, контрольные лампочки: источник питания, термореле вкл/выкл и выключение горелки; тритермостат для автоматического запуска вентиляторов, регулировки температуры и безопасной блокировки горелки с ручным перезапуском в случае перегрева.
