УЦ-38-250

Общие сведения о циклоне УЦ-38-250

Сфера применения такого агрегата, как циклон - вентиляция. Циклоны УЦ-38 являются мощными агрегатами, прямое назначение которых – это очистка воздуха на предприятиях по деревообработке, в отраслях пищевой промышленности и в сельскохозяйственной сфере. За счет того, что данное оборудование способно эффективно справляться с пылью самых мелких фракций, его часто используют на мукомольных заводах и прочих предприятиях, сфера деятельности которых связана с обработкой пыли в процессе производства.

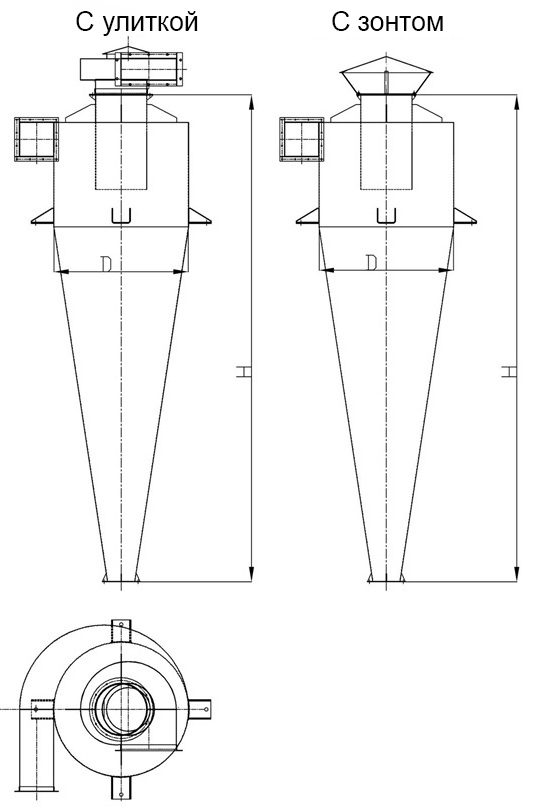

Циклоны УЦ-38 в групповом исполнении способны обеспечить очистку воздуха от мелкодисперсной пыли на 99-99,5%. В работе с мучной пылью, качество очистки воздуха во время работы одиночной установки достигает 98-99%. На выхлопной трубе циклона УЦ-38 может монтироваться либо улитка, либо зонт. Выбор между этими двумя компонентами определяет расположение вентилятора. Если циклон работает под давлением, нужно устанавливать зонт. Если работа циклона происходит под разряжением, соответственно устанавливается улитка.

Движение воздуха в циклоне УЦ-38-250

• Вход пыли происходит с боковой стороны циклона;
• Воздух спирально закручивается, сталкивается со стенками циклона и падает в накопительный бункер;
• Чистый воздух выходит через отверстие, находящееся сверху.

Монтаж циклона УЦ-38-250

При монтаже циклона на объекте необходимо установить совместный с ним вентилятор (лучше пылевой). Установка вентилятора может происходить или на всасывание (перед циклоном) или на нагнетание (после циклона). В данном случае наилучшим вариантом будет установить вентилятор на нагнетание. Для того чтобы обеспечить оптимальную производительность и минимальные потери давления, на циклон необходимо установить раскручиватель.
Еще одним важным параметром, который влияет на эффективность системы, является диаметр входного патрубка. Чем он меньше, тем больше производительность самого циклона.
Как уже говорилось ранее, циклоны УЦ-38 могут собираться в групповую установку, что обеспечивает еще более эффективную очистку воздуха. Однако существует ряд ситуаций, когда наилучшим вариантом будет использовать циклон в одиночном исполнении. На выбор между групповой и одиночной установкой главным образом влияют будущие эксплуатационные условия циклона. Также необходимым элементом для эффективной работы циклона является пыленакопительный бункер. Его параметры зависят от персонального пожеланий заказчика. Размер бункера циклона УЦ-38 рассчитывается в соответствии с объемами фильтрации и желательной периодичностью его очистки в единицу времени (сутки, двое, десять).

Конструктивное исполнение циклона УЦ-38-250

Циклон для очистки воздуха УЦ-38 изготавливается из черного металла. Пред отправкой его полностью окрашивают и упаковывают в специальную пленку. Перед изготовлением заказа, проводятся все расчеты, что обеспечивает надежность и оптимальность работы системы.
Для того, чтобы осуществить первичный расчет циклона, обратите внимание на основные характеристики агрегата, которые приведены в таблице.

Главные характеристики циклона УЦ-38-250
