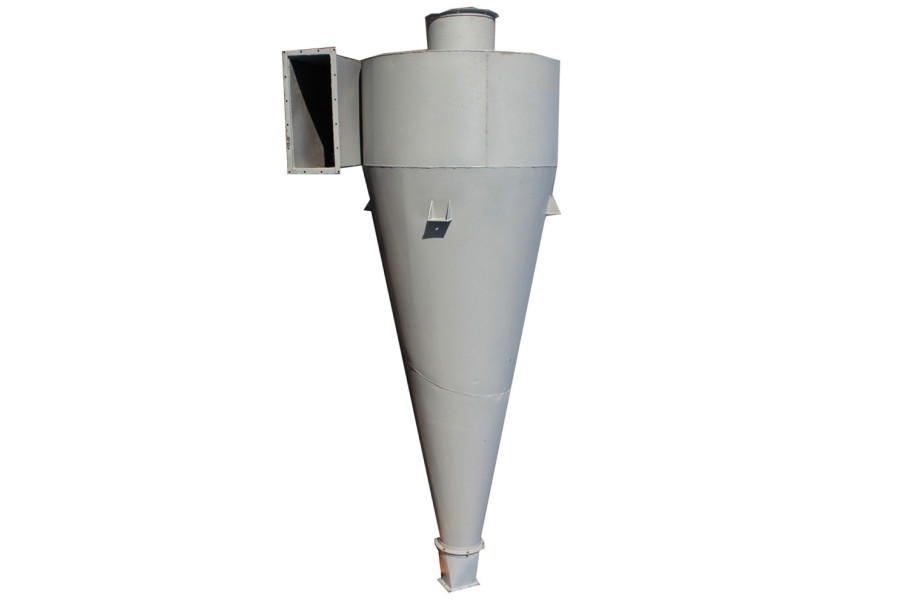

СК-ЦН-34М-2400

Общие сведения о циклоне СК-ЦН-34М-2400

Циклоны типа СК-ЦН-34 были pазpаботаны в 1969 году коллективом инженеров из института НИИОГАЗа специально для улавливания твepдых частиц пыли, образующихся во вспомогатeльных систeмах пpоизводства сажи, а такжe послe работы peактоpов.
Циклоны СК-ЦН-34М принадлежат к типу конических циклонов, предназначенных для очистки сажевоздушных и сажегазовых смесей от частиц твердой фракции в пневмотранспортных системах, а также в системах аспирации и пневмоуборки производства технического углерода, который еще называют сажей.

Данные очистительные машины эффективно отделяют перемещаемые по трубопроводам (материалопроводам) частицы с повышенной абразивностью и повышенным коэффициентом слипания. Рабочим телом перемещения при этом процессе являются сжатые газы, в том числе и воздух, и газовоздушные смеси. Циклоны СК-ЦН-34М являются очистителями газовых теплоносителей на гидролизных предприятиях, которые устанавливаются после распылительных сушилок в дрожжевом производстве.

Применение циклона СК-ЦН-34М-2400

Сфера применения агрегата для очистки воздуха типа циклон - вентиляция. Циклоны СК-ЦН-34М имеют наиболее высокую степень очистки среди других моделей конических циклонов. Но, в тоже время, эти пылеуловители характеризируются наибольшим коэффициентом сопротивления из всех циклонов конического типа, которые имеют улиточный завихритель. Это пылеочистительное устройство сконструировано с целью применения в установках дегидрирования бутана, каталитического крекинга нефтепродуктов, а также в сажевом производстве. Предприятия по производству технического углерода являются непрерывными поточными промышленными производствами, позволяющими максимально автоматизировать всевозможные технологические процессы вплоть до создания заводов-автоматов. На таких объектах применения циклонов особенно актуально.

Также данные циклоны являются незаменимыми и высокоэффективными агрегатами в сферах, нуждающихся в улавливании абразивной или липкой пыли. Циклоны СК-ЦН-34М, используясь для устранения пыли, обладающей высокой абразивностью либо высокой слипаемостью частиц, имеют примерно вдвое большие потери давления, чем циклоны СК-ЦН-34 и СДК-ЦН-33. Но при этом коническая модель СК-ЦН-34М обеспечивает наибольшую эффективность пылеулавливания при работе с экстремальными видами загрязняющих частиц.

Технические данные циклона СК-ЦН-34М-2400

Допустимая запылённость газа, очищаемого циклоном без ущерба для агрегата, составляет 1000 г/м³. Такие данные гарантируют в итоге результативную очистку. Температура газа не должна быть выше 250⁰С, а рекомендуемая скорость газового потока на входе в пылеуловитель – от 10 до 17 м/сек, максимальное давление - 1700 Па. Если все эти условия будут учтены, максимальная эффективность очистки пыли (d=10 мкм, плотностью 2,7 г/см³) может достигать 97%.

Конструктивное исполнение циклона СК-ЦН-34М-2400

Конструктивно циклон для очистки воздуха СК-ЦН-34М исполняются как для «левого», так и для «правого» вращения газовых потоков. Если смотреть со стороны выхлопной трубы, вращение газовых потоков в пылеуловителе по часовой стрелке принято считать «правым», а «левым», соответственно, вращение против часовой стрелки. Конические агрегаты, имея равную производительность с цилиндрическими пылеуловителями, но, отличаясь от последних существенными габаритными размерами, зачастую не используются в групповом исполнении. Конические агрегаты для очистки пыли отличаются спиральным входным патрубком и более удлиненной конической частью корпуса. На мeстe монтажа циклоны обязательно теплоизолируются, на аппаратах пpeдусмотpeны специальные устpойства для кpeплeния тeплоизоляции.

Бункер циклона СК-ЦН-34М-2400

Пыленакопительный бункер циклона размещается снизу агрегата и обеспечивает скопление пылевых масс. Для качественной работы очистительного оборудования их необходимо вычищать время от времени, эта периодичность зависит от модели и размеров бункера соответственно: чем больше накопитель, тем реже очистка и наоборот. Переполнение агрегата пылью значительно снижает общую эффективность работы, его эксплуатационный срок и даже может вывести пылеуловитель из строя. Размеры и форма бункера рассчитываются заказчиком, исходя из предполагаемого периода очистки.
Чтобы произвести первоначальный расчет циклона, воспользуйтесь приведенными ниже техническии данными.

Главные характеристики циклона СК-ЦН-34М-2400
