СДК-ЦН-33-500

Общие сведения о циклоне СДК-ЦН-33-500
Циклоны СДК-ЦН-33-500 предназначены для очистки дыма от твердых частиц и пыли среднего размера и широко применяются на производственных объектах и в промышленности. Чаще всего такие установки можно встретить в:

• металлургии
• химической и нефтяной промышленности
• котельных помещениях
• других отраслях, где требуется очистка воздуха

В то же время существуют неблагоприятные среды, где СДК-ЦН-33-500 не рекомендуется использовать — это сильно слеживающаяся пыль или пыль с волокнистой структурой. Стандартная модель рассчитана на рабочую температуру воздуха до 400°C, для экстремальных условий изготавливаются варианты из специальных материалов.

Выбор модели циклона
При подборе модели важно учитывать:

• условия эксплуатации
• состав и размер твердых частиц
• объем очищаемого воздуха, м³/ч
• концентрацию частиц в воздухе

Особенности системы очистки дыма

ВАЖНО! При работе с дымовыми газами учитывайте:

• длину системы
• скорость движения газа
• высоту подъема
• марку циклона и вентилятора (давление и производительность)

Преимущества циклона СДК-ЦН-33-500

• высокая эффективность очистки дыма и сажи
• надежность в эксплуатации
• доступная цена и простое обслуживание

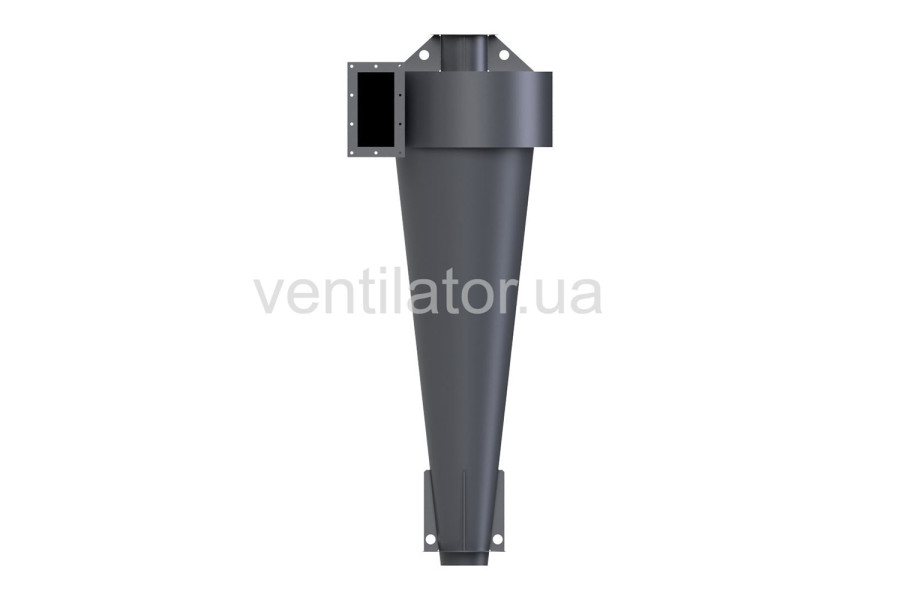

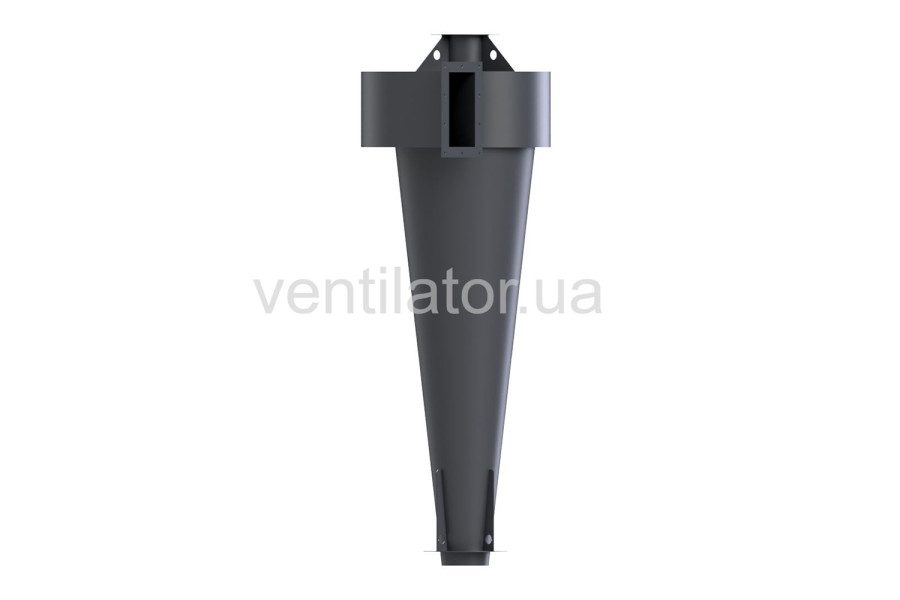

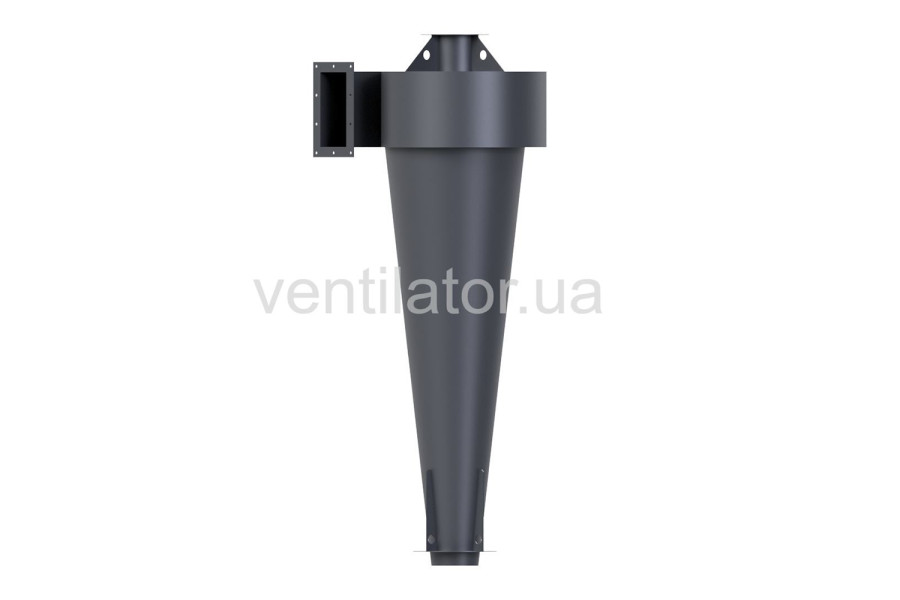

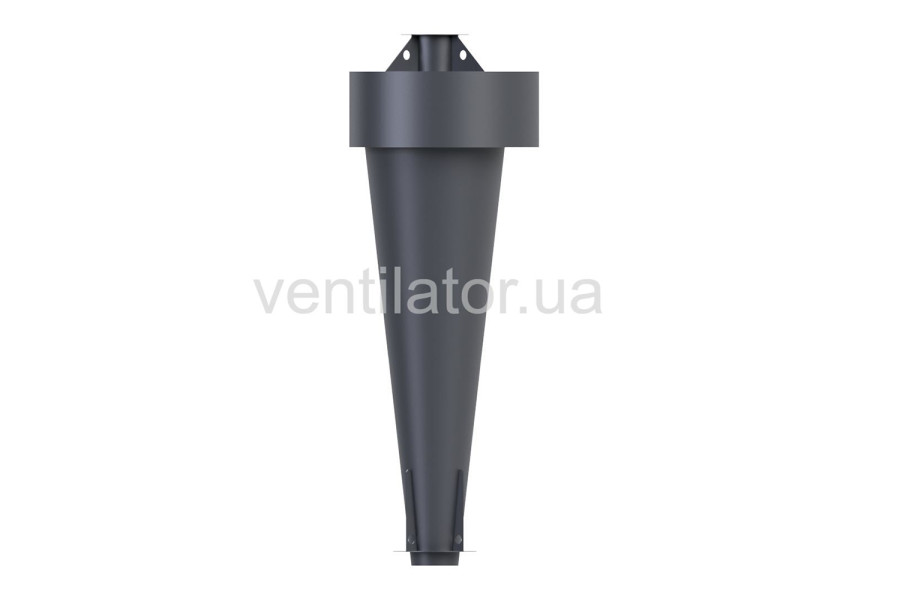

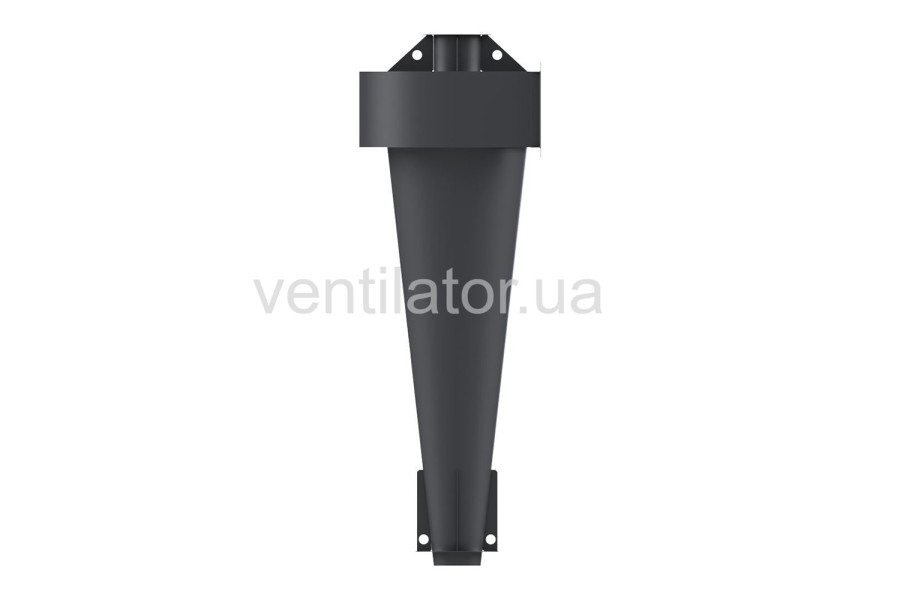

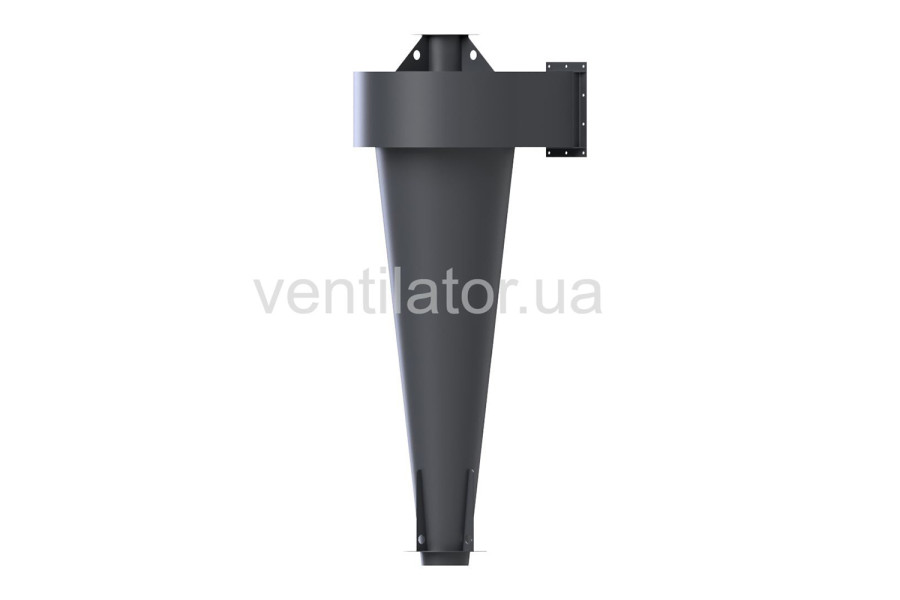

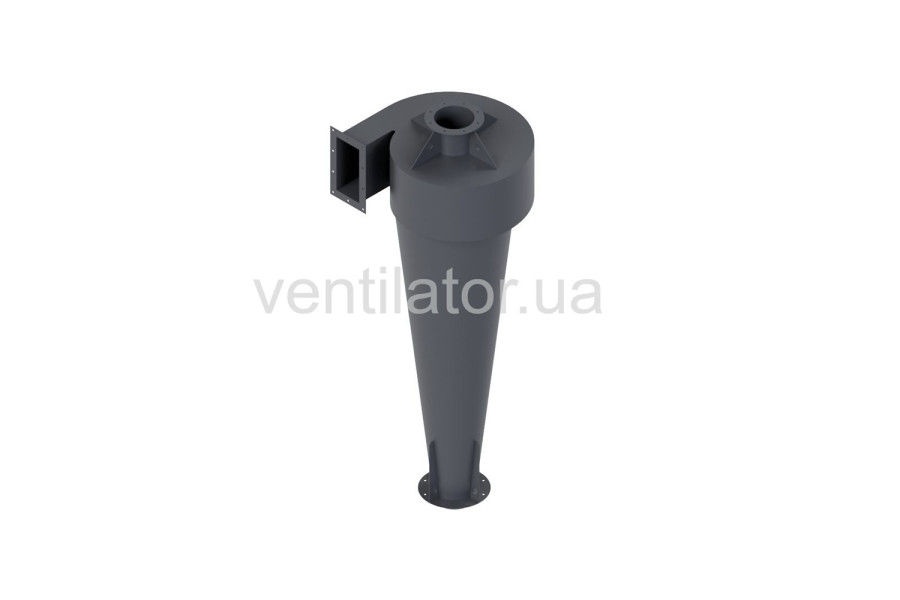

Конструкция циклона СДК-ЦН-33-500
Конструкция отличается отсутствием цилиндрической части корпуса, что делает аппарат более эффективным для очистки дыма от сажи разных фракций. Существуют варианты правого и левого исполнения. Циклоны изготавливаются из коррозионно-стойкой стали с возможностью индивидуального подбора материала. Присоединение осуществляется через фланцы и переходники. Для случаев, где требуется 100% очистка, применяются дополнительные угольные фильтры.

Бункер циклона СДК-ЦН-33-500
Нижняя часть оснащена бункером для сбора пыли и отходов, требующих периодической очистки. Объем бункера рассчитывается с учетом необходимого периода обслуживания. Герметичная сварка повышает эффективность на 15%, предотвращая подсос воздуха.

Нагнетание воздуха
Работа циклона обеспечивается за счет мощного дымососа. При выборе учитываются аэродинамическое сопротивление и характеристики вентилятора. По желанию возможно изготовление на постаменте (ножках).

Фракционная эффективность пылеулавливания

• 2.5–3.0 µm — 71.9%
• 2.5–4.0 µm — 77.7%
• 4.0–6.3 µm — 83.5%
• 6.3–10.0 µm — 86.3%
• 10.0–16.0 µm — 89.4%
• 16.0–25.0 µm — 91.9%
• 25.0–40.0 µm — 94.0%
• 40.0–63.0 µm — 98.1%
• 63.0–100.0 µm — 99.5%
• 100.0–160.0 µm — 99.9%
• 160.0–1000.0 µm — 100%

Технические параметры циклона СДК-ЦН-33-500

• Скорость входа газа: 11.0–16.1 m/s
• Коэффициент гидравлического сопротивления:

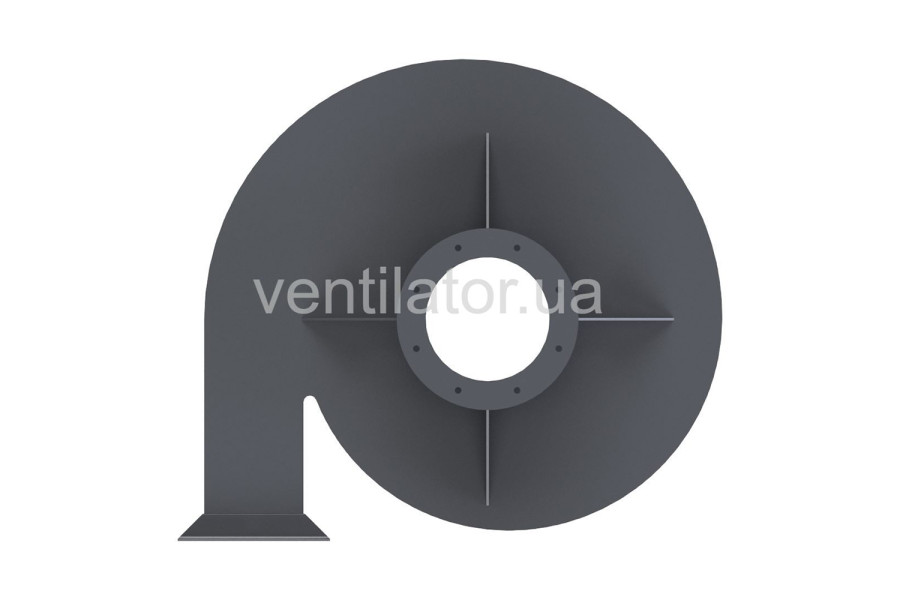

  • с улиткой на выхлопной трубе — ξin = 31.3
  • без улитки на выхлопной трубе — ξin = 20.3
• Максимальная концентрация пыли на входе: для слабо слеживающейся пыли — не более 1000 g/m³
• Температура газа на входе: до 500°C
• Максимальное давление (разрежение): 15000 Pa
