СЦН-40-800x4

Назначение циклонов СЦН-40-800x4
Высокоефективный циклон-пылеулавливатель СЦН-40-800x4 предназначен для очистки газов и аспирационного воздуха от мелкой и среднедисперсной пыли. Размер частиц, улавливаемых с эффективностью 50%, у циклона СЦН-40 является лучшим среди всех циклонов НИИОГАЗ и составляет 1 мкм. Высокая степень очистки достигается за счет усиленной интенсивности вращательного движения газа в корпусе циклона и снижения скорости радиального стока в направлении выхлопной трубы.

Преимущества циклонов СЦН-40-800x4

• Эффективность очистки воздуха составляет 90–98%
• Возможность использования на любом предприятии
• Отсутствие аналогов
• Доступная цена
• Простая и надежная конструкция

Принцип работы циклонов СЦН-40-800x4
Очистка газа происходит за счет его движения по спирали вниз по корпусу циклона. Благодаря закручиванию потока возникает центробежная сила, которая отделяет твердые частицы от газа, направляя их к стенкам циклона, после чего они оседают в бункер.

Движение материала в циклоне:

• Газ, пыль, песок и металл поступают в циклон через боковое отверстие, где начинается процесс очистки.
• Под действием центробежной силы твердые частицы достигают стенок циклона и постепенно опускаются вниз в бункер. Скорость движения составляет 3–8 м/с, количество оборотов – 3–7.
• Пыль накапливается в специальном бункере.

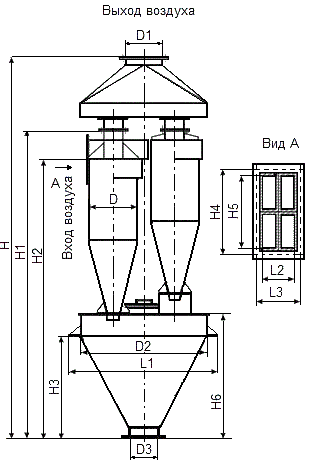

Конструкция циклонов СЦН-40-800x4
Циклоны изготавливаются из нержавеющей стали (для пищевой промышленности) или из черного металла. Возможное изготовление из других материалов по заказу. Все отверстия оборудованы фланцами для удобного соединения элементов в единую систему. Изделие покрывается защитной краской и упаковывается в пленку. Доступны правосторонние и левосторонние исполнения. Модель СЦН-40 может объединяться в батарейные установки от 2 до 10 шт.

Циклон комплектуется бункером. Его форма, толщина металла, габариты и цена зависят от условий эксплуатации и требований заказчика. Бункер изготавливается с учетом интервалов между очистками.

Монтаж циклонов СЦН-40-800x4
Газовый поток нагнетается пылевым вентилятором в циклон СЦН-40, где происходит очистка. Вентилятор может располагаться как перед циклоном, так и после него:

• При расположении перед циклоном целесообразно использовать пылевые вентиляторы.
• При монтаже после циклона возможно использование вентиляторов ВЦ 14-46 (при условии наличия закручивания воздуха).

Цена на циклон СЦН-40-800x4 указана без учета стоимости бункера, постамента и пылевого затвора (рассчитывается отдельно).

Технические особенности

• Сборная коробка может поворачиваться относительно оси цилиндра на угол:
  • 90º – для СЦН-40-300
  • 60º – для СЦН-40-400; СЦН-40-500; СЦН-40-600
  • 45º – для СЦН-40-700; СЦН-40-800; СЦН-40-900
  • 36º – для СЦН-40-1000; СЦН-40-1100; СЦН-40-1200
• Фракционная эффективность пылеулавливания:
  • 2,5–3,0 мкм – 39,2%
  • 2,5–4,0 мкм – 45,2%
  • 4,0–6,3 мкм – 53,1%
  • 6,3–10,0 мкм – 60,0%
  • 10,0–16,0 мкм – 65,1%
  • 16,0–25,0 мкм – 72,0%
  • 25,0–40,0 мкм – 81,1%
  • 40,0–63,0 мкм – 86,8%
  • 63,0–100,0 мкм – 91,6%
  • 100,0–160,0 мкм – 96,9%
  • 160,0–1000,0 мкм – 100%
• Скорость входа воздуха V = 16,0 – 21,5 м/с
• Коэффициент гидравлического сопротивления ξвх = 8,3
• Максимальная концентрация пыли на входе – не более 500 г/м³
• Температура очищаемого газа – до 400 °С
• Максимальное давление (разрежение) – 15000 Па
