Назначение циклонов ЦРк-250
Циклоны ЦРк были разработаны на базе циклонов ЦР. Это модернизированная модель, которая отличается от своего предшественника укороченным размером и углом входа воздуха. Остальные характеристики ЦРк и ЦР фактически идентичны. Циклоны ЦРк, как и его прототипы, главным образом предназначены для пневмотранспорта - перемещения сыпучих материалов. Их используют в сельском хозяйстве, транспорте, производстве, строительстве, торговле и прочих областях для перемещения зерна, цемента, древесины, песка, пластика. Циклон для пневмотранспорта ЦРк-250 обеспечивает перемещение каких-либо материалов с минимальным вложением ресурсов, так как его основное преимущество - низкий уровень сопротивления, всего 700-900 Па - позволяет использовать вентилятор с электродвигателем меньшей мощности.
В отличие от своих предшественников, циклоны разгрузители ЦРк-250 имеют укороченную конструкцию, что значительно расширяет спектр их использования, так как их можно без проблем устанавливать в помещениях с малой площадью. Эти циклоны в системах пневмотранспорта справляются лучше и быстрее любых других аналогов, когда речь идет о переработке зерновой пыли.
Циклон разгрузитель ЦРк может собираться в батарейную установку по 2, 4, 6 и более циклонов в группе, что значительно повышает качество очистки воздуха.
Преимущества циклонов разгрузителей ЦРк-250
- Энергосбережение
- Экономия средств
- Доступная цена
- Надежная система пневмотранспорта
- Хорошее качество.

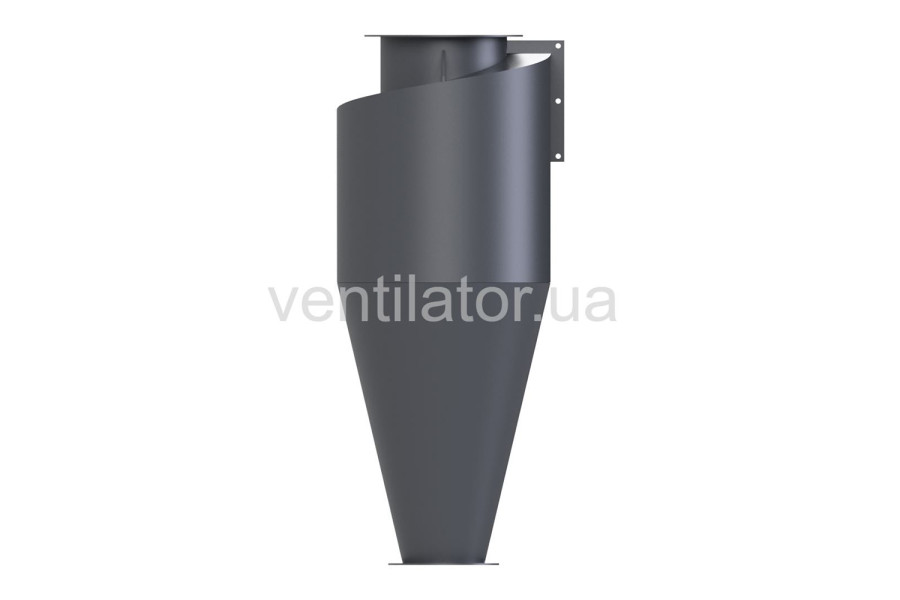

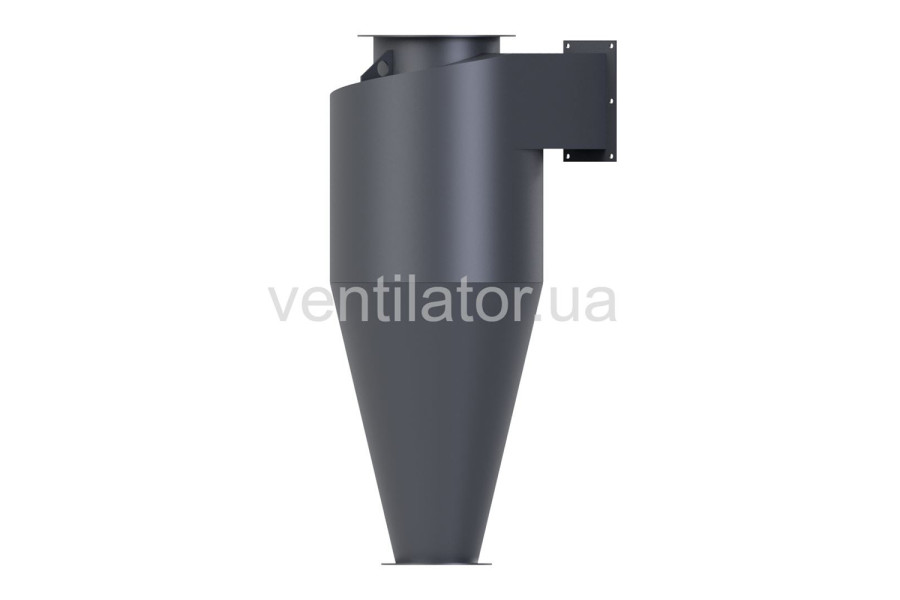

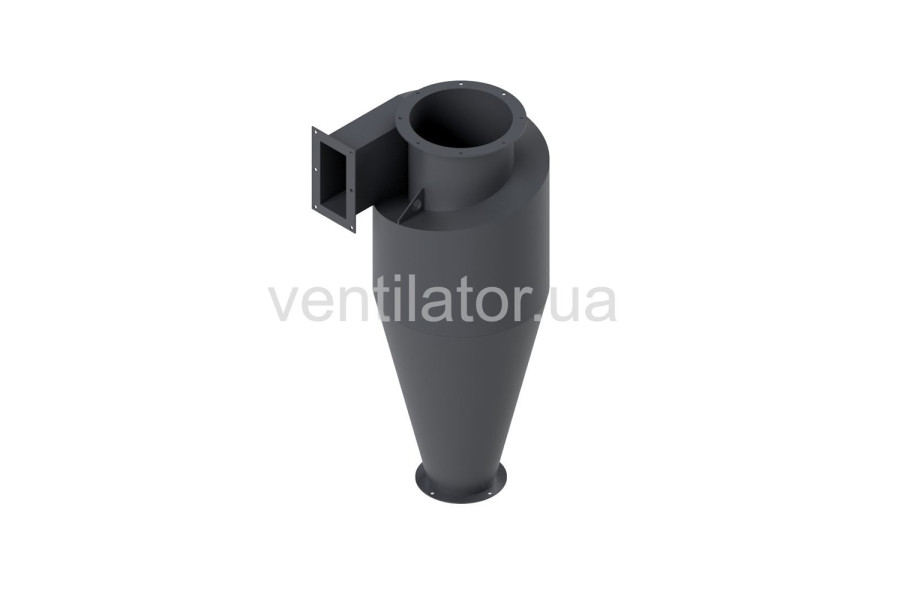

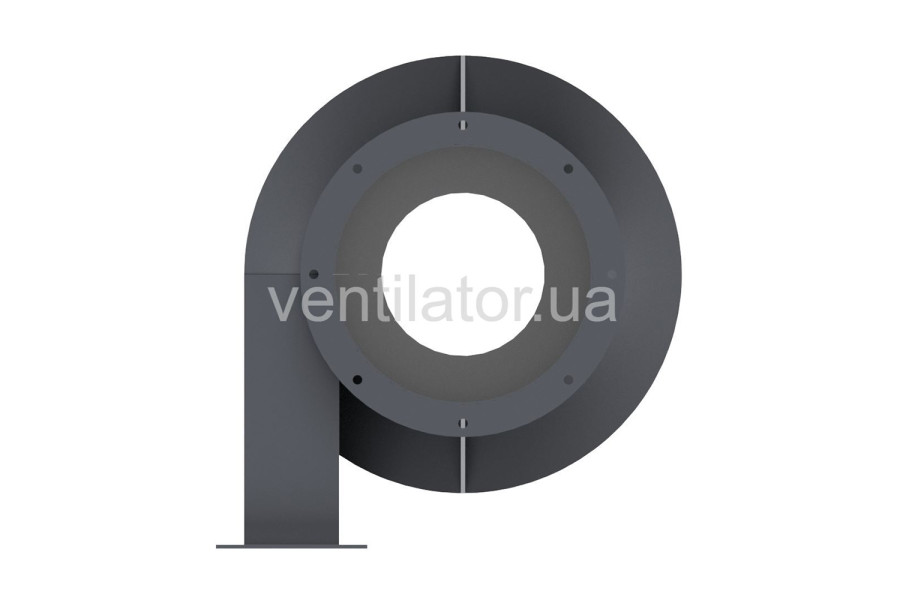

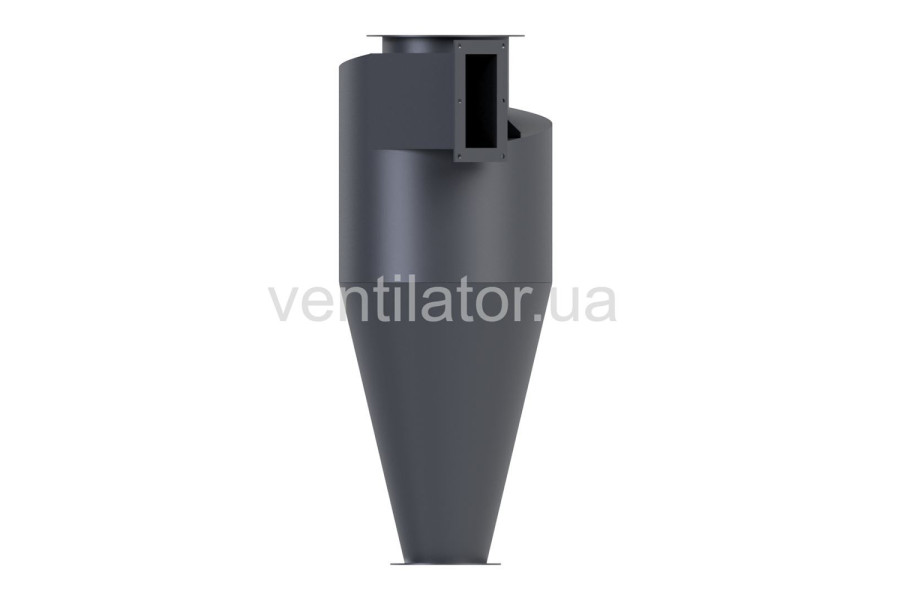

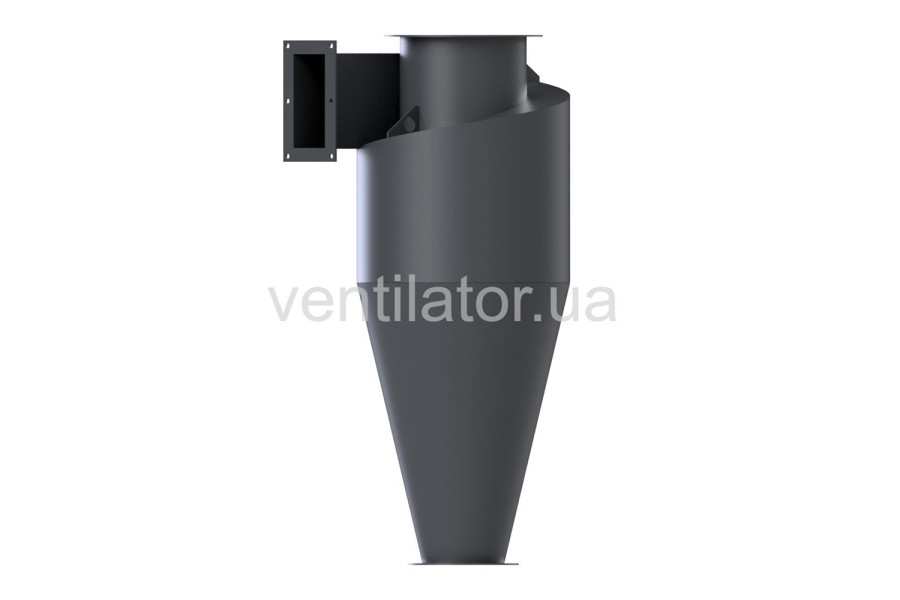

Конструкция циклонов ЦРк-250
Соотношение по высоте между конической и цилиндрической частями, примерно равны единице. Циклоны оснащен тангенциальным завихрителем. Основной отличительной особенностью данной модели от других моделей является соотношение выхлопной трубы к диаметру корпуса. У данных агрегатов это соотношение равно 0,6. Этот параметр главным образом влияет на аэродинамическое сопротивление и эффективность агрегата. Такое соотношение указывает на низкое гидравлическое сопротивление и относительно низкую эффективность данной модели в работе с пылью мелких фракций, поэтому их целесообразно использовать для транспортировки крупной пыли и других частиц.
Циклоны ЦРк-250 изготавливаются из черного, неподверженного коррозийным воздействиям металла, однако возможно исполнение и из других материалов. Швы сварные сплошным способом. Отверстия имеют фланцы для соединения с воздуховодами (возможно изготовление любых переходников). Циклон покрывается грунтовкой и упаковывается в специальную защитную пленку. Возможно выполнение циклона с правосторонним и левосторонним закручиванием воздушного потока.
Монтаж циклонов ЦРк-250
Для пневмотранспорта вентилятор лучше размещать за циклоном. При таких условиях уровень износа крыльчатки будет минимальным. Однако для того, чтобы обеспечить агрегату наиболее эффективную работу и самые высокие показатели, его необходимо укомплектовывать специальным раскручивателем воздуха. Самыми оптимальными в данном случае будут вентиляторы следующих моделей: ВЦП 5-45, ВЦП 6-45, ВЦП 6-46, ВЦП 7-40, ВЦ 14-46.
При проектировании системы нужно учитывать следующие параметры:
- Марка циклона и вентилятора
- Толщина воздуховода и его общая длина
- Высота нагрузки
- Аэродинамические характеристики вентилятора (давление и производительность)
- Характеристики транспортируемого материала.
Главные характеристики циклонов ЦРк-250
| Модель |
Производительность, м3/ч |
Размер, мм |
Масса, кг |
| D |
H |
aхb |
| ЦРк-250 |
141-282 |
250 |
1000 |
86x122 |
17 |
Цена на циклон разгрузитель ЦРк-250 дана без стоимости бункера, постамента и пылевого затвора (стоимость рассчитывается отдельно).
