ЦП-2-2360

Общие сведения о циклоне ЦП-2-2360

Сфера, в которой применяется циклон - вентиляция. Универсальный циклон для очистки воздуха ЦП-2, который применяют для очистки больших объемов воздуха (от 17 тыс. м ³) с целью отделения от него пыли. Данное оборудование предназначено для фильтрации воздуха после систем сушки или при сжигании твердого топлива в пылевидном состоянии. Однако для транспортировки пыли имеющей волокнистую структуру или липкой пыли использовать ЦП-2 не рекомендуется, так как циклон для таких операций не предназначен и есть большая вероятность его скорого выхода из строя. Если вам нужен аппарат способный транспортировать пыль с вышеуказанными характеристиками, лучше всего использовать циклоны РИСИ.
Главная особенность ЦП-2 заключается в том, что, несмотря на их прямое предназначение, эту технику можно успешно использовать абсолютно во всех промышленных отраслях. Чаще всего эти циклоны включают в проекты, предполагающие большие объемы очистки воздуха. При изготовлении из специальных материалов данный циклон может использоваться в потенциально взрывоопасной среде. Максимальная температура перемещаемого газа не должна превышать 420°С.
В соответствии с ГОСТ 15150-69 Циклоны ЦП-2 свободно могут использовать в трех основных климатических группах. В условиях тропического климата, в условиях, климат которых отличается умеренными средними температурами и в самых экстремальных условиях с низкими температурами.
Данные циклоны изготавливаются исключительно в одиночном исполнении с внутренним диаметром, который варьируется от 1400 до 4250 мм.

При подборе циклона стоит обратить внимание на следующее:

• Источник образования пыли;
• Состав и вид пыли;
• Объем очистки воздуха;
• Степень насыщенности пылью.

При расчете системы аспирации следует обратить внимание на следующие элементы:

• Длина и ширина зонта на входе воздуха;
• Скорость движения газа в воздуховоде;
• Общая протяженность системы;
• Высота подъема;
• Марка циклона и вентилятора (давление и пропускная способность).

Предохранительные клапаны циклона ЦП-2-2360

Циклоны ЦП-2 комплектуются специальными предохранительными клапанами, которые устанавливаются на крышке циклона и на входном патрубке. Клапаны изготовлены по всем правилам взрывобезопасности, которые требуются для работы с топливом в пылевидном состоянии. Диаметр и количество таких клапанов всецело зависит от диаметра самого циклона.
По общим правилам техники безопасности необходимо оборудовать площадки и лестницы, которые обеспечивали бы быстрый и простой доступ к клапанам. Однако если циклон не планируется использовать для перемещения взрывоопасных сред, его поставка может осуществляться без предохранительных клапанов, в соответствии с требованием заказчика.
Поставка клапанов осуществляется в демонтированном состоянии. Весь монтаж производится самим заказчиком.

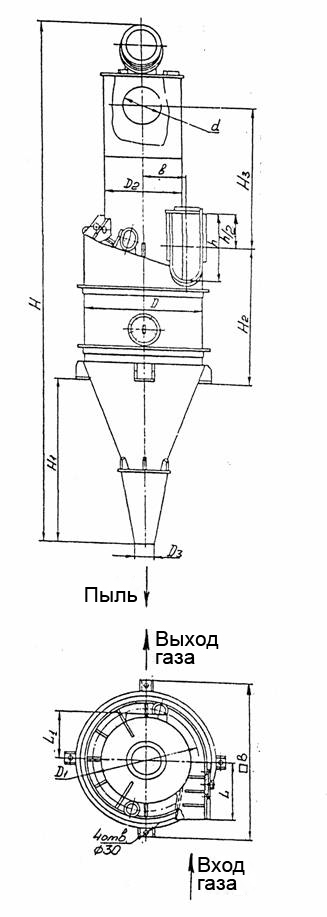

Конструкция циклона ЦП-2-2360

Циклон ЦП-2 имеет цилиндрическую (1/3) и коническую часть (2/3). Конический конус обеспечивает интенсивное очищение газа. Стандартный материал изготовления циклона - углеродная сталь, циклоны из других материалов собираются под заказ. Как говорилось ранее, в ЦП-2 применяются предохранительные клапаны на входном и выходном патрубках. Размеры предохранительных клапанов зависят от размеров циклона. Агрегат оборудуется постаментом с лестницей для легкого доступа к люкам. Стандартное исполнение циклона - углеродистая сталь. Пыль собирается в бункере небольшого размера для предотвращения его возгорания.

Бункер циклона ЦП-2-2360

Бункер и циклон герметично свариваются и соединяются для улучшения показателей очистки. Степень очистки зависит от вида пыли, вентилятора, марки циклона, толщины воздуховодов и т.д. Циклоны ЦП-2 могут выполнять задачи подобные циклону ЦН-15 с небольшой разницей по производительности. Предельное давление - 6000 Па. Вентилятор может проектироваться перед циклоном или после него. Соответственно он может нагнетать или разжижать воздух в системе. При подборе вентилятора рассчитывается сопротивление системы и производительность вентилятора.

Главные характеристики циклона ЦП-2-2360
