ЦН-15-800х3УП

Применение циклонов ЦН-15-800х3УП

Циклон ЦН 15 — наиболее востребованная и универсальная модель пылеуловителя. Его функция — удаление из газообразной среды частиц сухой пыли. Данное устройство устанавливается в дробильных, помольных установках, используется при перемещении сыпучих материалов и транспортировке летучей золы.

Циклоны ЦН-15-800х3УП используются для очистки сухих газов, которые выделяются при различных технологических процессах. Однако для очистки газообразных сред, в которых присутствует капельно-жидкая фаза или конденсат паров данные установки применять не рекомендуется. Также их не следует использовать для очистки воздуха от слипающейся или волокнистой пыли и в условиях токсичных или взрывоопасных сред.

Принцип работы циклонов ЦН-15-800х3УП

Улавливание пыли в циклоне ЦН-15-800х3УП происходит под действием центробежных сил, возникающих при тангенциальной подаче запыленного газа в корпус циклона с относительно высокой скоростью. Частицы пыли отбрасываются к стенке циклона, скорость газа после выхода из кольцевого зазора между корпусом циклона и трубой выхода газа значительно снижается и становится меньше скорости витания частиц пыли. В центральной части циклона ЦН-15-800х3УП происходит изменение направления движения газа на 180° и полное отделение частиц пыли под действием сил инерции. Пыль опускается вниз корпуса и далее попадает в бункер-накопитель для накопления пыли.

Конструкция циклонов ЦН-15-800х3УП

Циклоны ЦН-15 могут изготавливаться во взрывобезопасном исполнении (конструктивно предусмотрены взрывные клапана, и бункер имеет минимальные размеры во избежание накопления взрывоопасной пыли). Для увеличения службы циклонов допустимо в местах наибольшего износа (в нижней части конуса, во входной части улитки) приваривать дополнительные листы с наружной стороны стенок циклонов. Циклоны диаметром менее 800 мм не рекомендуется применять для улавливания абразивных пылей из-за повышенного износа.

Материал для изготовления циклонов – углеродистая сталь при температуре окружающей среды до -40^оС. При температуре ниже -40^оС применяют низколигированные стали.

В зависимости от условия применения и производительности циклоны данной марки выпускают в одиночном или групповом исполнении. Циклоны ЦН 15 группового исполнения выпускаются в двух модификациях: с «правым» и «левым» направлением вращения газового потока. Одиночное оборудование изготавливаются только с «правым» направлением (по желанию заказчика направление может быть изменено). Кроме того, групповые пылеулавливающие агрегаты могут быть оснащены камерой очищенного газа (сборник или «улитка»). Одиночный циклон ЦН 15 имеет только «улитку».

Циклон может идти в комплекте с бункером. Его размеры, форма, цена колеблются. Бункер желательно заказывать из расчета интервалов между желаемыми периодами очистки. Бункеры имеют пирамидальную форму.

Монтаж циклонов ЦН-15-800х3УП

Пылевой вентилятор подает воздух в систему, а циклон фильтрует его. Вентилятор находится перед или за циклоном. В первом случае целесообразно размещать пылевой вентилятор. Во втором (вентилятор после циклона) можно ВЦ 14-46, но при наличии раскручивателя воздуха.

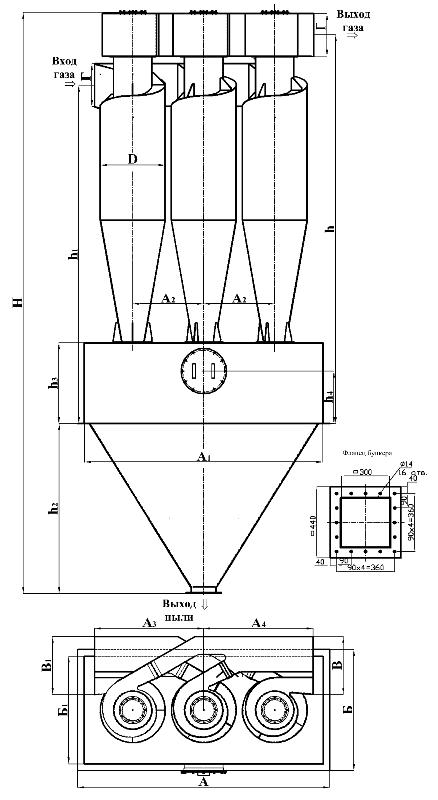

Главные характеристики циклонов ЦН-15-800х3УП
