ЦН-15-800х1У

Универсальный циклон-пылеуловитель одиночного исполнения с улиткой

Производитель: Циклоны
0
Все о товаре
Описание
Характеристики
Габаритные размеры
Отзывы 0
Вопросы0
Под заказ
Код товара: ID16785
договорная

Циклон ЦН-15-800х1У - универсальный агрегат, применяемый для пневмотранспорта и очистки воздуха от зерновой пыли и дымовых газов. Производительность: 5800-6740 м3/час; Температура очищаемого газа: 400°С; Высота: 4088 мм.

Диаметр, мм:800
Производи­тельность, м³/час:5800-6740
Рабочее давление (макс.), Па:500
Доставка
Нова Пошта Нова Пошта
Деливери (экономия 10% от стоимости доставки) Деливери (экономия 10% от стоимости доставки)
Самовывоз Самовывоз
ЦН-15-800х1У
Описание

Применение циклонов ЦН-15-800х1У

Циклон ЦН 15 — наиболее востребованная и универсальная модель пылеуловителя. Его функция — удаление из газообразной среды частиц сухой пыли. Данное устройство устанавливается в дробильных, помольных установках, используется при перемещении сыпучих материалов и транспортировке летучей золы.

Циклоны ЦН-15-800х1У используются для очистки сухих газов, которые выделяются при различных технологических процессах. Однако для очистки газообразных сред, в которых присутствует капельно-жидкая фаза или конденсат паров данные установки применять не рекомендуется. Также их не следует использовать для очистки воздуха от слипающейся или волокнистой пыли и в условиях токсичных или взрывоопасных сред.

Принцип работы циклонов ЦН-15-800х1У

Улавливание пыли в циклоне ЦН-15-800х1У происходит под действием центробежных сил, возникающих при тангенциальной подаче запыленного газа в корпус циклона с относительно высокой скоростью. Частицы пыли отбрасываются к стенке циклона, скорость газа после выхода из кольцевого зазора между корпусом циклона и трубой выхода газа значительно снижается и становится меньше скорости витания частиц пыли. В центральной части циклона ЦН-15-800х1У происходит изменение направления движения газа на 180° и полное отделение частиц пыли под действием сил инерции. Пыль опускается вниз корпуса и далее попадает в бункер-накопитель для накопления пыли.

Конструкция циклонов ЦН-15-800х1У

Циклоны ЦН-15 могут изготавливаться во взрывобезопасном исполнении (конструктивно предусмотрены взрывные клапана, и бункер имеет минимальные размеры во избежание накопления взрывоопасной пыли). Для увеличения службы циклонов допустимо в местах наибольшего износа (в нижней части конуса, во входной части улитки) приваривать дополнительные листы с наружной стороны стенок циклонов. Циклоны диаметром менее 800 мм не рекомендуется применять для улавливания абразивных пылей из-за повышенного износа.

Материал для изготовления циклонов – углеродистая сталь при температуре окружающей среды до -40оС. При температуре ниже -40оС применяют низколигированные стали.

В зависимости от условия применения и производительности циклоны данной марки выпускают в одиночном или групповом исполнении. Циклоны ЦН 15 группового исполнения выпускаются в двух модификациях: с «правым» и «левым» направлением вращения газового потока. Одиночное оборудование изготавливаются только с «правым» направлением (по желанию заказчика направление может быть изменено). Кроме того, групповые пылеулавливающие агрегаты могут быть оснащены камерой очищенного газа (сборник или «улитка»). Одиночный циклон ЦН 15 имеет только «улитку».

Циклон может идти в комплекте с бункером. Его размеры, форма, цена колеблются. Бункер желательно заказывать из расчета интервалов между желаемыми периодами очистки. Бункеры имеют пирамидальную форму.

Монтаж циклонов ЦН-15-800х1У

Пылевой вентилятор подает воздух в систему, а циклон фильтрует его. Вентилятор находится перед или за циклоном. В первом случае целесообразно размещать пылевой вентилятор. Во втором (вентилятор после циклона) можно ВЦ 14-46, но при наличии раскручивателя воздуха.

Главные характеристики циклонов ЦН-15-800х1У

Модель Производительность, м3 Размер, мм Масса, кг
D H aхb
ЦН-15-800х1У 5800-6740 800 4088 538x218 360
Характеристики
Основные
Модель
ЦН-15-800х1У
Масса, кг
360
Высота, мм
4088
Диаметр, мм
800
Длина прямоугольного сечения, мм
538
Производи­тельность, м³/час
5800-6740
Рабочее давление (макс.), Па
500
Температура перемещаемой среды, °С
400
Ширина прямоугольного сечения, мм
218

Габаритные размеры ориентировочные. Фото ознакомительное.
В связи с постоянной модернизацией, для получения точных данных обращайтесь к менеджерам.

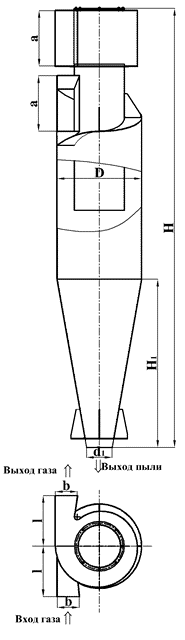

Габаритные размеры циклона ЦН-15-800х1У

Модель Габаритные размеры, мм
D H H1 d d1 a/b I
ЦН-15-800х1У 800 4088 1600 472 320 538/218 480
