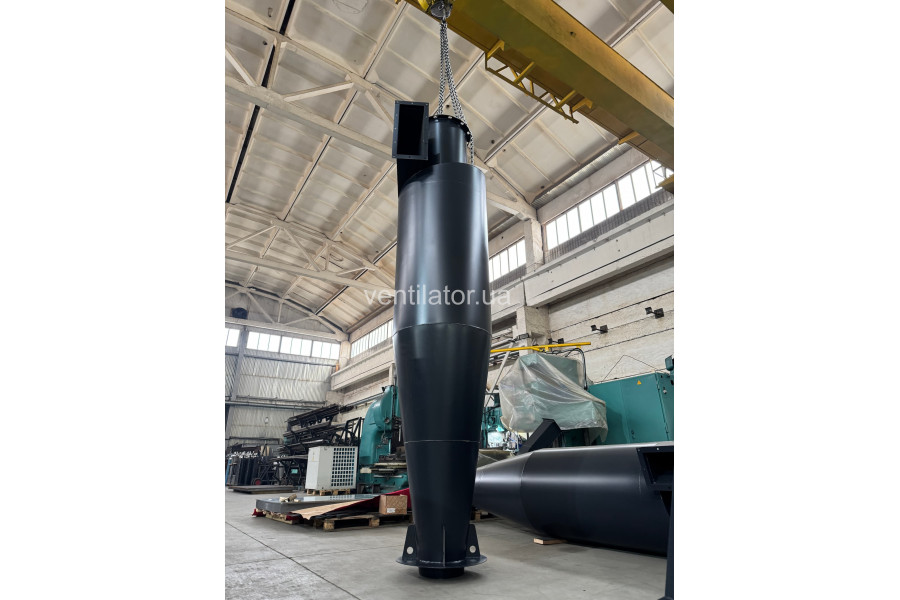

ЦН-15-300х1

Применение циклонов ЦН-15-300х1

Циклон ЦН 15 — наиболее востребованная и универсальная модель пылеуловителя. Его функция — удаление из газообразной среды частиц сухой пыли. Данное устройство устанавливается в дробильных, помольных установках, используется при перемещении сыпучих материалов и транспортировке летучей золы.

Циклоны ЦН-15-300х1 используются для очистки сухих газов, которые выделяются при различных технологических процессах. Однако для очистки газообразных сред, в которых присутствует капельно-жидкая фаза или конденсат паров, данные установки применять не рекомендуется. Также их не следует использовать для очистки воздуха от слипающейся или волокнистой пыли и в условиях токсичных или взрывоопасных сред.

Принцип работы циклонов ЦН-15-300х1

Улавливание пыли в циклоне ЦН-15-300х1 происходит под действием центробежных сил, возникающих при тангенциальной подаче запыленного газа в корпус циклона с относительно высокой скоростью. Частицы пыли отбрасываются к стенке циклона, скорость газа после выхода из кольцевого зазора между корпусом циклона и трубой выхода газа значительно снижается и становится меньше скорости витания частиц пыли. В центральной части циклона ЦН-15-300х1 происходит изменение направления движения газа на 180° и полное отделение частиц пыли под действием сил инерции. Пыль опускается вниз корпуса и далее попадает в бункер-накопитель для накопления пыли.

Конструкция циклонов ЦН-15-300х1

Циклоны ЦН-15 могут изготавливаться во взрывобезопасном исполнении — конструктивно предусмотрены взрывные клапаны, а бункер имеет минимальные размеры во избежание накопления взрывоопасной пыли. Для увеличения срока службы циклонов допустимо в местах наибольшего износа (в нижней части конуса, во входной части улитки) приваривать дополнительные листы с наружной стороны стенок. Циклоны диаметром менее 800 мм не рекомендуется применять для улавливания абразивных пылей из-за повышенного износа.

Материал изготовления — углеродистая сталь (при температуре до -40^оС). При температуре ниже -40^оС применяются низколегированные стали.

В зависимости от условий эксплуатации и производительности, циклоны данной марки выпускаются в одиночном или групповом исполнении. Групповые циклоны ЦН 15 производятся с правым и левым направлением вращения газового потока. Одиночное оборудование — только с правым направлением (по желанию заказчика направление может быть изменено). Кроме того, групповые пылеулавливающие агрегаты могут быть оснащены камерой очищенного газа (сборник или «улитка»). Одиночный циклон ЦН 15 оснащается только «улиткой».

Циклон может поставляться в комплекте с бункером. Его размеры, форма и цена варьируются. Бункер следует подбирать с учетом интервалов между очистками. Все бункеры имеют пирамидальную форму.

Монтаж циклонов ЦН-15-300х1

Пылевой вентилятор подает воздух в систему, а циклон фильтрует его. Вентилятор располагается перед или за циклоном. В первом случае целесообразно использовать пылевой вентилятор. Во втором (если вентилятор установлен после циклона) можно применять ВЦ 14-46, но только при наличии раскручивателя воздуха.
