Назначение циклонов ЦН-11-800х4СП
Циклоны ЦН-11 специально спроектированы для того чтобы очищать газ от пыли с наличием твердых частиц разного характера и по своей сути являются оборудованием универсальным, так как могут справляться с пылью, которая содержит в себе частицы песка, металла, древесины. Данная техника отличается высокой эффективностью и практически неподвержена абразивным повреждениям. За счет того, что входное отверстие циклонов ЦН-11-800х4СП расположено под углом 11°, они имеют высокую частоту оборотов, что в свою очередь обеспечивает более качественную обработку и очистку воздуха от мелких частиц.
Циклоны ЦН-11-800х4СП исполненные в стандартной сборке нельзя использовать во взрывоопасных средах. Также эти циклоны не рекомендуется использовать в очистке смесей газо-воздушного характера с большим содержанием липких веществ или веществ имеющих жидко-капельную фазу. Допустимая запыленность воздуха, который можно очищать при помощи ЦН-11-800х4СП не должна превышать 1000 г/м3.
Конструкция циклонов ЦН-11-800х4СП
Данные установки могут исполняться, как в одиночном, так и в групповом варианте с стандартной комплектацией по 2, 4 шт вместе. Исполняются в двух вариантах, бывают правосторонними и левосторонними. Имеют стандартный набор элементов: цилиндр, входной патрубок, винтовую крышку, конус, выхлопную трубу, улитку (некоторые конфигурации исполняются без улитки). У групповых циклонов с прямоугольной компоновкой бункер может быть либо цилиндрической формы, либо иметь форму пирамидального образца. Камера очищенного газа в групповом варианте может быть улиткой с выходом в виде спирали, с боковым сборником и со сборником с выходом осевого вида.
Для изготовления ЦН-11-800х4СП применяется обычная углеродистая или более износостойкая низколегированная сталь. На определение материала для изготовления главным образом влияет будущая среда и эксплуатационные условия, в которых будет использоваться циклон ЦН-11-800х4СП. Углеродистую сталь используют, если минимальная температура рабочей среды циклона не опускается ниже -40°С, иначе, используется низколегированная сталь.
Циклоны ЦН-11 возможны и во взрывозащитном исполнении. Эти конструкции предусматривают специальные клапана и компактные размеры бункера, за счет которых значительно снижается возможность накопления взрывоопасной пыли.
Монтаж циклонов ЦН-11-800х4СП
Установку рекомендуется проводить на всасывающей стороне вентилятора. За счет этого статическое давление будет ниже атмосферного. Таким образом, строится система, в которой влияние абразива на вентилятор минимально. Газ выходит закрученным, а затем выравнивается закручивателем воздуха, что очень позитивно влияет на системные показатели (производительность, давление, степень очистки). При проектировании системы с вентилятором после циклона ЦН-11 можно комплектовать ВЦ 14-46 кроме ВЦП 5-45, ВЦП 6-45, ВЦП 6-46, ВЦП 7-40.
При размещении циклона последовательно после вентилятора следует проектировать только пылевые вентиляторы. Раскручиватель воздуха не требуется.
Главные характеристики циклонов ЦН-11-800х4СП
| Модель |
Производительность, м3/ч |

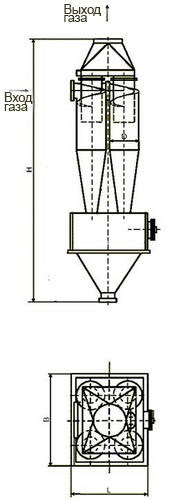

Размер, мм |
Масса, кг |
| D |
H |
BхL |
| ЦН-11-800х4СП |
14500-18200 |
800 |
6580 |
2000x2500 |
2922 |
Цена на циклон ЦН-11-800х4СП дана без стоимости постамента и пылевого затвора (стоимость рассчитывается отдельно).
