В 2,3-130 №10 с эл.двигателем АИР 132 M8 5,5 кВт 750 об/мин

Вентилятор осевой среднего давления серии В 2,3-130 №10 (ВО-46-130) с электродвигателем Электродвигатель АИР 132 М8 5.5 Мощность электродвигателя кВт 750 Об./мин, изготовленный из углеродистой стали.

Указанный вентилятор предназначен для перемещения воздуха и других неагрессивных газовоздушных смесей, агрессивность которых по отношению к углеродистой стали не превышает агрессивности воздуха при температуре от -40°C до +40°C. Рабочая среда не должна содержать липких веществ, волокнистых материалов или пыли и других твердых частиц в количестве более 10 мг/м³. Вентиляторы предназначены для эксплуатации в макроклиматических районах с умеренным (У) или тропическим (Т) климатом (2-я категория размещения) и не рассчитаны для работы под воздействием атмосферных осадков.

Общие сведения об осевых вентиляторах среднего давления В 2,3-130 №10 с эл.двигателем АИР 132 M8 5,5 кВт 750 об/мин (ВО-46-130):

• среднего давления;
• одностороннего всасывания;
• корпус с крыльчаткой;
• количество лопаток — 12 шт.;
• материал изготовления — углеродистая сталь;
• окраска вентилятора — порошковая;
• исполнение №1 — правое вращение;
• электродвигатель — общепромышленный (взрывозащищённый — по заказу);
• напряжение сети — 380 В.

Сфера применения осевых вентиляторов среднего давления В 2,3-130 №10 с эл.двигателем АИР 132 M8 5,5 кВт 750 об/мин (ВО-46-130):

Вентиляторы В 2,3-130 №10 с эл.двигателем АИР 132 M8 5,5 кВт 750 об/мин (ВО-46-130) используются в системах воздушного отопления, приточной и вытяжной вентиляции, кондиционирования воздуха, а также в различных промышленных технологических установках при условии соответствия эксплуатационным требованиям действующих стандартов. Серия В 2,3-130 обеспечивает наиболее высокое давление среди осевых вентиляторов своего класса при отличной производительности. Вентиляторы этой серии могут монтироваться как в стандартные воздуховоды с низким аэродинамическим сопротивлением, так и в стены зданий или проёмы технологического оборудования.

Варианты изготовления (под заказ) осевых вентиляторов среднего давления В 2,3-130 №10 с эл.двигателем АИР 132 M8 5,5 кВт 750 об/мин (ВО-46-130):

• из углеродистой стали;
• из нержавеющей стали (под заказ);
• из разнородных металлов (под заказ).

Устройство и принцип работы осевого вентилятора среднего давления В 2,3-130 №10 (ВО-46-130):

Принцип работы осевого вентилятора заключается в перемещении воздуха за счёт передачи рабочему колесу энергии вращения от вала электродвигателя. Вентилятор В 2,3-130 №10 (ВО-46-130) с электродвигателем Электродвигатель АИР 132 М8 5.5 Мощность электродвигателя кВт 750 Об./мин состоит из следующих основных узлов:

• крыльчатка;
• корпус;
• электродвигатель Электродвигатель АИР 132 М8 5.5 Мощность электродвигателя кВт 750 Об./мин.

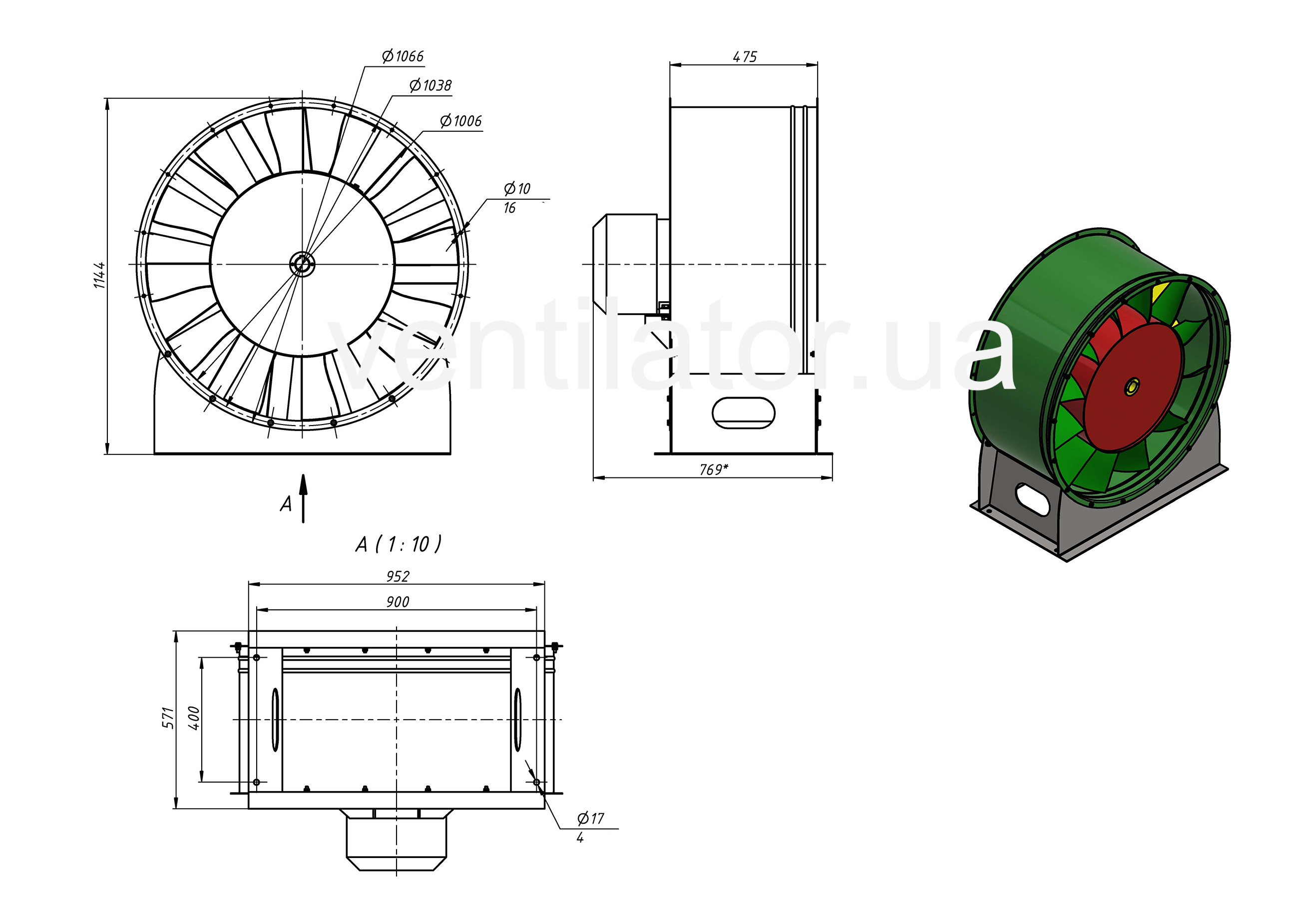

Конструктивные особенности осевых вентиляторов серии В 2,3-130

Вентиляторы данной серии выпускаются только по схеме исполнения №1 с правым вращением рабочего колеса. Направление вращения — по часовой стрелке при взгляде со стороны электродвигателя, а поток воздуха движется от крыльчатки к электродвигателю.
