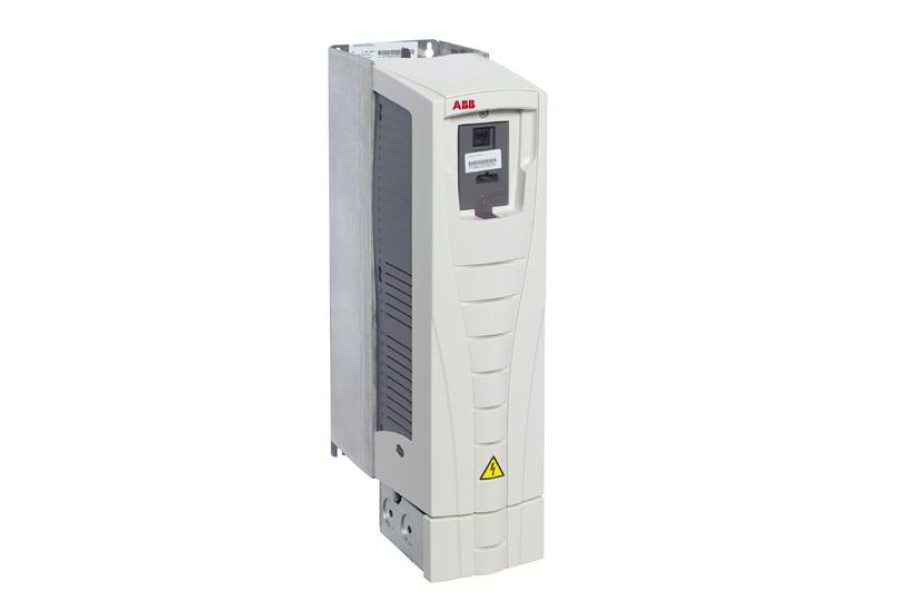

| Параметры питания |
Диапазон напряжений и мощностей
|
3-фазное, 380 – 480 В, +10/-15%, 0,75 – 355 кВт
3-фазное, 208 – 240 В, +10/-15%, 0,75 – 75 кВт
Автоматическое определение напряжения питающей сети |
| Частота |
48–63 Гц |
| Коэффициент мощности |
0,98 |
| Параметры на выходе привода |
| Напряжение |
3-фазное, от 0 до Uпитания |
| Частота |
0 – 500 Гц |
| Нагрузочная способность по току в длительном режиме(поддержание постоянного момента при температуре окружающей среды 40 °C) |
Номинальный выходной ток I2N |
| Перегрузочная способность(при максимальной температуре окружающей среды 40 °C) |
В нормальном режиме 1,1 x I2N в течение 1 мин каждые 10 мин
В тяжелом режиме 1,5 x I2hd в течение 1 мин каждые 10 мин
В любых режимах 1,8 x I2hd в течение 2 с каждые 60 с |
| Частота коммутации силовых ключей |
| По умолчанию |
4 кГц |
| Выбираемая |
1 кГц, 2 кГц, 4 кГц, 8 кГц, 12 кГц |
| Время ускорения |
От 0,1 до 1800 с |
| Время замедления |
От 0,1 до 1800 с |
| Управление скоростью |
| Разомкнутый контур |
20% от номинального скольжения двигателя |
| Замкнутый контур |
0,1% от номинальной скорости двигателя |
| Разомкнутый контур |
< 1% в секунду при 100%-м изменении момента |
| Замкнутый контур |
0,5% в секунду при 100%-м изменении момента |
| Управление моментом |
| Разомкнутый контур |
< 10 мс при номинальном моменте |
| Замкнутый контур |
< 10 мс при номинальном моменте |
| Разомкнутый контур |
± 5% от номинального момента двигателя |
| Замкнутый контур |
± 2% от номинального момента двигателя |
| Предельно допустимые значения параметров окружающей среды |
Температура
от -15 до 50 °С |
Образование инея не допускается. Понижение номинального тока в диапазоне температур от 40 до 50 °С. |
Высота над уровнем моря
Выходной ток |
Номинальный ток на высоте от 0 до 1000 м. Выше 1000 м и до 4000 м над уровнем моря происходит понижение тока 1% на каждые 100 м. Если место установки привода выше, чем 200 м над уровнем моря, свяжитесь с представительством АББ для получения дальнейшей информации. |
| Относительная влажность |
от 5 до 95% (без конденсации) |
| Класс защиты |
IP21 или IP54 (≤160 кВт) |
| Цвет корпуса |
NCS 1502-Y, RAL 9002, PMS 420 C |
| Уровни загрязнения |
IEC 721-3-3
Наличие электропроводящей пыли не допускается |
| Транспортировка |
Класс 1C2 (химические газы)
Класс 1S2 (твердые частицы) |
| Хранение |
Класс 2C2 (химические газы)
Класс 2S2 (твердые частицы) |
| Эксплуатация |
Класс 3C2 (химические газы)
Класс 3S2 (твердые частицы) |
| Программируемые входы и выходы управления |
| Два аналоговых входа |
| Сигнал по напряжению |
0 (2) – 10 В, Rвх > 312 кОм |
| Сигнал по току |
0 (4) – 20 мА, Rвх = 100 Ом |
| Опорное напряжение |
10 В ±2% макс. 10 мА, R < 10 кОм |
| Максимальная задержка |
12 – 32 мс |
| Разрешающая способность |
0,1% |
| Точность |
±1% |
Два аналоговых выхода
Точность |
0 (4) – 20 мА, нагрузка < 500 Ом
±3% |
| Вспомогательное напряжение |
24 В= ±10%, макс. 250 мА |
| Шесть цифровых входов |
12 – 24 В= с внешним или внутренним питанием, PNP или NPN |
| Входное сопротивление |
2,4 кОм |
| Максимальная задержка |
5 ± 1 мс |
| Три релейных выхода |
| Максимальное коммутируемое напряжение |
250 В~/30 30 В= |
| Максимальный коммутируемый ток |
6 А/30 В=; 1500 В А/230 В~ |
| Максимальный длительный ток |
2 А действующее значение |
| Последовательная связь |
| EIA-485 |
Протокол Modbus |
| Соответствие нормам и стандартам |
| Директива по низкому напряжению 2006/95/EC |
| Директива по машинному оборудованию 2006/42/EC |
| Директива по электромагнитной совместимости 2004/108/EC |
| Система обеспечения качества ISO 9001 |
| Стандарт по системе экологического менеджмента ISO 14001 |
| Сертификация CE, UL и cUL |
| Одобрен RoHS |
