Контроллеры температуры Systemair AQUA 230 T, AQUA 24 TF

Регулятор температуры

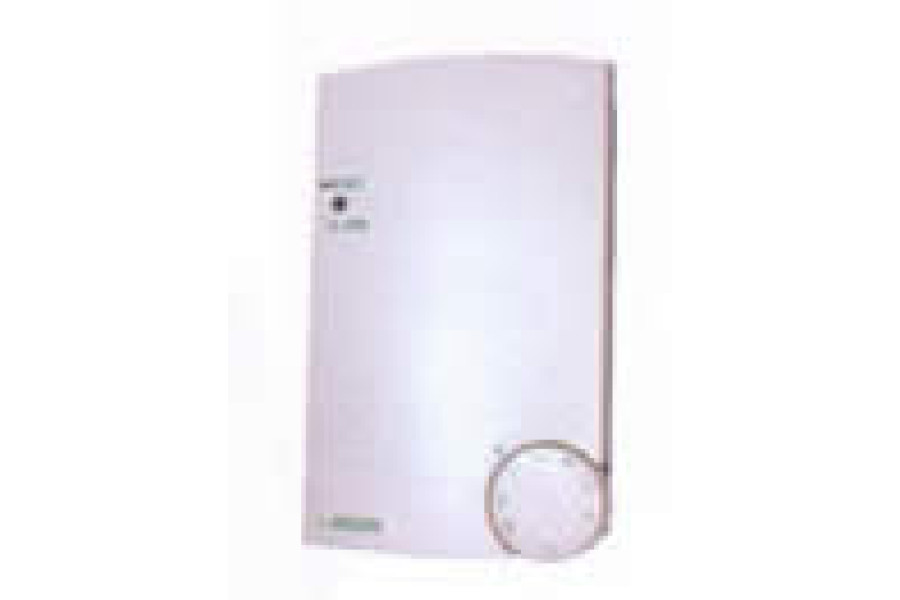

AQUA 230T предназначен для управления приводами клапанов или заслонок. Напряжение питания контроллера - 230 В. Контроллер AQUA 230T регулирует температуру приточного воздуха или температуру воздуха в помещении. Контроллер оснащен встроенным датчиком и одним 3-полюсным выходом (24 В) для плавного регулирования. Контроллер AQUA 230T должен использоваться вместе с поверхностным датчиком TG-A 130 (диапазон рабочих температур от 0 до 30 °С) и приводом MVT4 клапана.

При управлении от одного датчика коэффициенту каскадности CF присваивается значение 1. При этом нижний предел температуры (Min) неактивен.

Подключение

Общий вывод привода клапана подключается к клемме 3 контроллера. Выход на клемму 8 активен, когда потребность в тепле снижается (возрастает потребность в охлаждении). Выход на клемму 9 активен, когда потребность в тепле возрастает (уменьшается потребность в охлаждении).

Systemair AQUA 24 TF

Регулятор температуры

AQUA 24TF предназначен для контроля температуры воздуха в помещении или температуры приточного воздуха. AQUA 24TF осуществляет импульсное регулирование трехпозиционным приводом. При этом соотношение между временем работы и ожидания пропорционально отклонению температуры от заданного значения. Контроллер оснащен встроенным датчиком. Можно подключить внешний датчик. Для реализации функции защиты от замораживания или функции прекращения подачи питания применяется накладной датчик TG-A 130. AQUA 24TF предназначен для управления приводом клапана MVT4.

При управлении от одного датчика коэффициенту каскадности CF присваивается значение 1. При этом нижний предел температуры (Min) неактивен.

Подключение

Общий кабель привода клапана подключается к клемме 17 контроллера. Выход на клемму 18 активен, когда потребность в тепле возрастает. Выход на клемму 19 активен, когда потребность в тепле снижается.
