Трансформаторы Systemair RE, RTRE, REU, RTRD, RTRDU

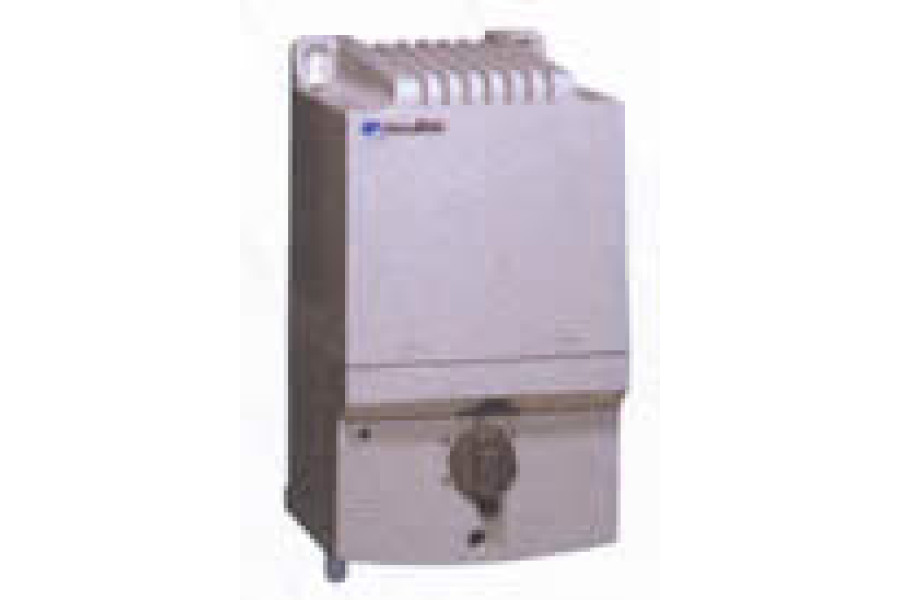

Systemair RE

Пятиступенчатый трансформатор с ручной регулировкой

Однофазный трансформатор, который управляет скоростью вентилятора, изменяя подаваемое напряжение (пять ступеней). Скорость переключается вручную рукояткой на корпусе. Трансформатор имеет выходной сигнал 230 В для приведения в действие приводов заслонок и другого оборудования. Когда рукоятка трансформатора находится в положении 0, на выходе ток не подается. Лампа индикатора на передней панели показывает, что трансформатор работает. При срабатывании предохранитель перезапускается вручную, кнопкой на корпусе. Корпус RE из негорючего термопластика. Подаваемое напряжение 230 В 50/60 Гц.

ВНИМАНИЕ! Вентиляторы с внешними выводами от контактов (ТК) должны быть всегда подсоединены к устройству защиты двигателя.

Напряжение на выходе для положений рукоятки:

Если рукоятка находится в одной из позиций 1 - 5, то на клеммы подается напряжение 230 В.

Systemair RTRE

Пятиступенчатый трансформатор с ручной регулировкой (с защитой электродвигателя)

Однофазный трансформатор, который управляет скоростью вентилятора, изменяя подаваемое напряжение (пять ступеней). Скорость переключается вручную рукояткой на корпусе. Имеется встроенное защитное устройство электродвигателя, которое прекращает подачу напряжения к вентилятору, если активируется встроенный термоконтакт электродвигателя вентилятора. Устройство перезапускается путем установки рукоятки на 0 на 10 секунд, после чего можно возобновить работу.

Устройство имеет входные контактные клеммы для комнатного термостата RT, который прекращает подачу напряжения на вентилятор, когда происходит разрыв цепи. Эти клеммы поставляются с завода замкнутыми.

Трансформатор имеет клеммы 230 В для приведения в действие приводов заслонок и любого другого внешнего оборудования. Эти клеммы обесточены, когда кнопка трансформатора выставлена в положение 0 или если сработали ТК.

Лампа индикатора на передней панели показывает, когда трансформатор находится в рабочем режиме. При срабатывании предохранитель перезапускается вручную, кнопкой на корпусе. Корпус RTRE изготовлен из негорючего термопластика. Подаваемое напряжение 230 В 50/60 Гц.

Напряжение на выходе для положений рукоятки:

Если рукоятка находится в одной из позиций 1 - 5, то на клеммы подается напряжение 230 В. Если встроенное устройство защиты двигателя не задействуется, то на клеммы ТК ставится перемычка.

Systemair REU

Пятиступенчатый трансформатор с ручной регулировкой

Однофазный трансформатор, который управляет скоростью вентилятора, изменяя подаваемое напряжение (пять ступеней). Скорость переключается вручную рукояткой на корпусе. Трансформатор имеет две рукоятки управления, которые могут переключаться внешним переключателем или таймером. Например, днём вентилятор работает на 4-й скорости (уставка первой рукоятки), а вечером таймер переключает вентилятор на 1-ю скорость (которая выставлена на второй рукоятке). Лампа индикатора на передней панели показывает, что трансформатор работает. При срабатывании предохранитель перезапускается вручную, кнопкой на корпусе. Корпус REU из негорючего термопластика. Подаваемое напряжение 230 В 50/60 Гц.

ВНИМАНИЕ! Вентиляторы с внешними выводами от контактов (ТК) должны быть всегда подсоединены к защитному устройству элект-родвигателя.

Напряжение на выходе для положений рукоятки:

Systemair RTRD

Пятиступенчатый трансформатор с ручной регулировкой (с защитой электродвигателя)

Трехфазный трансформатор, который управляет скоростью вентилятора, изменяя подаваемое напряжение. Скорость переключается, вручную рукояткой на корпусе. Имеется встроенное защитное устройство электродвигателя, которое прекращает подачу напряжения к вентилятору, если активируются термоконтакты на электродвигателе вентилятора. Устройство перезапускается путем установки рукоятки на 0 на 10 секунд, после чего можно возобновить работу.

Входные контактные клеммы для комнатного термостата RT и термостата защиты от обмерзания FS прекращают подачу напряжения на вентилятор, когда происходит разрыв цепи. Когда термостат защиты от обмерзания размыкает цепь, перезапуск осуществляется аналогично, как и при срабатывании термоконтактов ТК. На заводе на эти клеммы ставится перемычка. Лампа индикатора на передней панели показывает, когда трансформатор находится в рабочем режиме. Трансформатор имеет клеммы 230 В для приведения в действие приводов заслонок, электронагревателей или любого другого внешнего оборудования. Эти клеммы обесточены, когда кнопка трансформатора выставлена в положение 0 или если сработали ТК или RT. Подаваемое напряжение 400 В 50/60 Гц.

Напряжение на выходе для положений рукоятки:

Systemair RTRDU

Пятиступенчатый трансформатор с ручной регулировкой (с защитой электродвигателя)

Трехфазный трансформатор, который управляет скоростью вентилятора, изменяя подаваемое напряжение (пять ступеней). Скорость переключается вручную рукояткой на корпусе. Трансформатор имеет две рукоятки: одна для более высоких скоростей вентилятора, а другая для низких скоростей работы вентилятора. Переключение на более высокий или более низкий скоростной режим осуществляется внешним переключающим контактом, которым может служить термостат или таймер.

Имеется встроенное защитное устройство электродвигателя, которое прекращает подачу напряжения к вентилятору, если активируются термоконтакты на электродвигателе вентилятора. Устройство перезапускается путем установки рукоятки на 0 на 10 секунд, после чего можно возобновить работу.

Входные контактные клеммы для комнатного термостата RT прекращают подачу напряжения на вентилятор, когда происходит разрыв цепи. На заводе на эти клеммы ставится перемычка. Лампа индикатора на передней панели показывает, когда трансформатор находится в рабочем режиме.

Трансформатор имеет клеммы 230 В для приведения в действие приводов заслонок и другого внешнего оборудования. Эти клеммы обесточены, когда кнопка трансформатора выставлена в положение 0 или если сработали ТК или RT. Подаваемое напряжение 400 В 50/60 Гц.

Напряжение на выходе для положений рукоятки:
