Konika-A-500 Diffuser

версия для печати в pdf

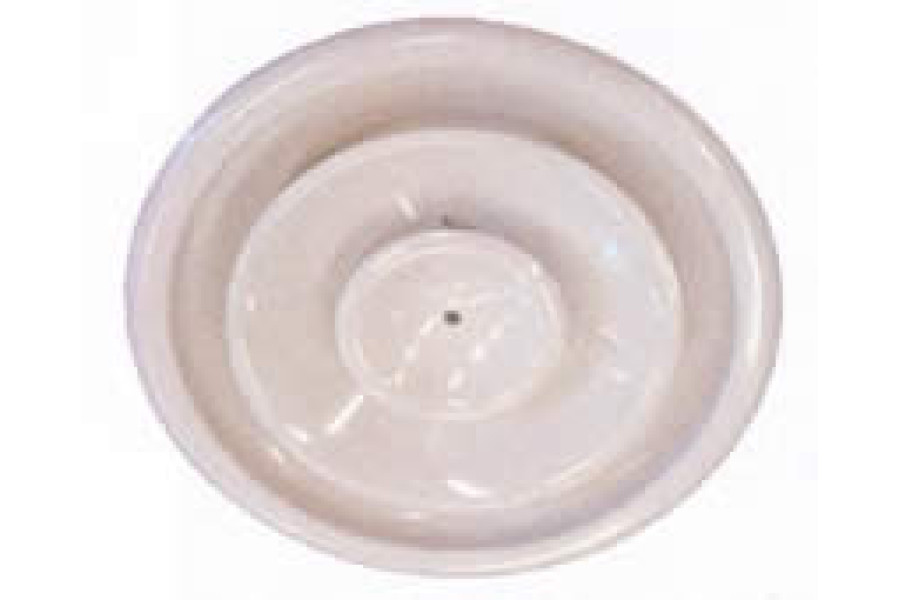

Потолочный диффузор Systemair Konika-A

Описание

Konika-A - многоконусный потолочный диффузор. Направление подачи воздуха регулируется от горизонтального до вертикального.

Код заказа

Konika-A

Назначение

Konika-A - многоконусный потолочный диффузор. Диффузор состоит из наружного конуса и регулируемого двойного центрального конуса. Регулированием двойного центрального конуса задается направление подачи воздуха от горизонтального до вертикального.

Описание конструкции

Потолочный диффузор Konika-A выполнен из стали с порошковым покрытием белого цвета (RAL 9010). Выпускается 6 типоразмеров: от 160 до 500. Возможно исполнение из алюминия. Для чистки воздуховода следует демонтировать двойной внутренний конус.

Монтаж

Для установки диффузора снимите двойной центральный конус, нажав и повернув его. Закрепите наружный конус с помощью заклепок. Установите внутренний конус (конус выступает - для горизонтальной подачи воздуха, конус утоплен - для вертикальной подачи воздуха).

Графики

На графиках показаны расход воздуха (м³/ч и л/с), общее давление (Па), дальнобойность струи (l_0.2) и уровень звукового давления (дБ(А)).

Потолочный диффузор Systemair Konika

Описание

Круглый потолочный диффузор Systemair Konika с воздухораспределительной камерой в качестве дополнительного приспособления.

Код заказа

Konika-160
Размеры

Принадлежности Systemair

Установочная планка Konika Bar
Воздухораспред. камера PER
со съемным клапаном и измерительными патрубками.

Назначение

Systemair Konika - это приточно-вытяжной диффузор для потолочной установки. Konika может использоваться в офисах, магазинах и подобных помещениях.

Konika может быть соединена напрямую с круглым воздуховодом или подсоединена к камере статического давления. Konika может использоваться как для охлажденного, так и для нагретого воздуха. Konika имеет очень высокую эжекцию, что делает возможной максимальную разницу температур для охлажденного воздуха Т 12 °С.

Конструкция

Диффузор Konika изготовлен из стали и покрашен белой порошковой краской(RAL_ 9010-80). Поставляется в следующих диаметрах: 160, 200, 250 и 315.

Монтаж

Для правильного монтажа длина прямого участка воздуховода до камеры должна быть не менее 4-х диаметров воздуховода. Между воздухораспределительной камерой и диффузором Konika необходимо выдержать расстояние прямого воздуховода, равное одному его диаметру.

На графиках

Объем воздуха (л/сек и м³/час), общее давление (Па), длина потока (l_0.2) и уровень звукового давления (дБ(А)).

Потолочный диффузор Systemair Kvadra

Описание

Потолочный диффузор Systemair Kvadra 4-х стороннего распределения с переходным соединением KRC и воздухораспределительной камерой в качестве дополнительных приспособлений.

Код заказа

Kvadra-300
Размеры

Принадлежности Systemair

Переходник KRC
Воздухораспред. камера PER
со съемным расходомерным клапаном и тестовыми точками

Назначение

Systemair Kvadra - это приточно-вытяжной диффузор для потолочного крепления. Диффузор может использоваться в офисах, магазинах и подобных помещениях. Он может быть соединен с квадратным или с круглым воздуховодам через переходное соединение KRC и присоединен к воздухораспределительной камере. Для чистки воздуховода диффузор можно снять. Kvadra имеет очень высокую эжекцию, что делает его пригодным для подачи охлажденного воздуха. Максимальная разница температур составляет ДТ 12 °С.

Конструкция

Диффузор Kvadra изготовлен из оцинкованной листовой стали и покрыт белой порошковой краской (RAL 9010). Поставляется в следующих типоразмерах: (квадратный) 150 х 150, 225 х 225, 300 х 300, 450 х 450 и (круглый) 125, 160, 250, 315 и 400. Переходное соединение KRC изготовлено из оцинкованного листового металла, оборудовано листом перфорированного металла для распределения давления и легко устанавливается.

Установка

Для правильного монтажа длина прямого участка воздуховода до камеры должна быть не менее 4-х диаметров воздуховода. Распределительное устройство крепится к воздуховоду шурупами или заклепками. Демонтаж аппарата подачи воздуха: освободите конусы аккуратным нажатием с одновременным поворотом. Соберите диффузор заново в обратной последовательности.

При присоединении KRC к диффузору Kvadra, убедитесь, что края соединения входят в сжатые пружины KRC. Аккуратно осадите легкими ударами обе детали, чтобы соединения Kvadra вошли до конца в сжатые пружины.

На графиках

Объем воздуха (л/сек и м₃/час), общее давление (Па), длина потока (l_0.2) и уровень звукового давления (дБ(А)).
