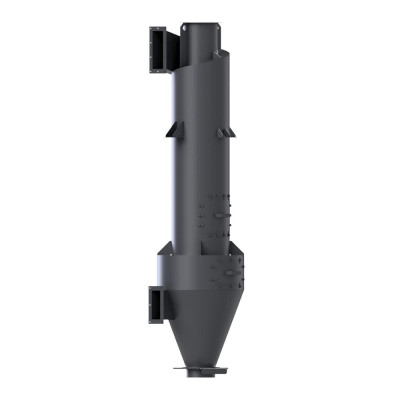

Пылеуловители ВЗП

Все о товаре

Модификации

Обозначение моделей циклонов ВЗП-XXX

В — встречный;
З — закрученный;
П — поток;
XXX — диаметр цилиндрической части циклона в миллиметрах, например 1200.

Модификации

Пылеуловители ВЗП

Наименование	Артикул	Давление, Па	Производительность, м³/ч	Наличие	Цена:
ВЗП-200	ID23797	1307	1000	В наличии	26 026₴
ВЗП-300	ID23818	1307	2500	В наличии	33 033₴
ВЗП-400	ID23819	1307	4000	В наличии	34 034₴
ВЗП-450	ID23820	1307	5000	В наличии	41 041₴
ВЗП-500	ID23821	1307	6000	В наличии	44 044₴
ВЗП-600	ID23822	1307	8000	В наличии	92 693₴
ВЗП-800	ID23823	1307	10000	В наличии	164 164₴
ВЗП-1000	ID23824	1307	15000	В наличии	264 264₴
ВЗП-1200	ID23825	1307	20000	В наличии	360 360₴
ВЗП-1300	ID23826	1307	23000	В наличии	433 433₴

Пылеуловители циклонов ВЗП

Пылеуловитель класса ВЗП — пылеуловитель со встречными закрученными потоками для очистки воздуха от мелко- и среднедисперсной пыли, образующейся при переработке горных пород и т.п. Работа циклона ВЗУ основывается на двух потоках воздуха и газа, благодаря чему агрегат стабильно работает на разных участках производства.

Такие пылеуловители эффективно используются в системах пневмотранспорта и аспирации как на вертикальные, так и на протяженные магистральные каналы. Они уместны в пищевой промышленности, при работе с песком, цементом, силикатной и асбестовой пылью, а также в зонах, где необходима сухая очистка смесей. Если нужно купить в Киеве полный комплект — поможем подобрать решение под ваши условия без изменения конструктива.

Маркирование пылеуловителя класса ВЗП

Пример обозначения — «ВЗУ - 400», где:

«ВЗП» — наличие закручивающихся встречных потоков.
«400» — внутренний диаметр цилиндра, мм.

Даже если выходные параметры запыленного воздуха в процессе будут изменены, маркировка по диаметру позволяет правильно подобрать аппарат под реальные режимы работы и гидравлическое сопротивление сети.

Марковка ВЗУ дана без стоимости — цены на циклоны и цена на циклон-пылеуловитель определяются конфигурацией, материалом и климатическим исполнением. Для типоразмера пылеуловитель ВЗУ-200 является самым эффективным универсальным решением в своей группе, то есть ВЗУ-200 является самым эффективным универсальным пылеуловительным агрегатом для широкого спектра.

Конструктивные преимущества

Пылеуловители класса ВЗУ изготавливают из листов углеродистой, нержавеющих сталей. Приваренные к отверстиям фланцы необходимы для соединения различных элементов. В качестве соединительных элементов разных размеров востребованы переходники из материала оцинкованная сталь. Воздух на очистку поступает одновременно в два канала агрегата с помощью одного вентилятора.

Этот пылеуловитель может быть выполнен в правостороннем/левостороннем исполнении. Производительность в моделях пылеуловителей класса ВЗУ варьируется от 1000 до 23000 м/ч, диаметр цилиндрической части — 200 ÷ 1300 мм при максимуме рабочего давления 1307 Па. Скорость входа загрязненного потока для этих циклонов составляет 18,7 м/с, уровень сопротивления — от 1100 до 1600 Па. Эффективность очистки засоренного воздуха достигает 95%-99%.

Два симметричных канала корпуса равномерно нагружают один вентилятор, что снижает турбулентные потери и износ стенок в зонах интенсивного закручивания, за счет чего достигается стабильная работа даже при неравномерной подаче.

Агрегат может производиться в климатическое выполнение УХЛ для эксплуатации в климатических зонах с умеренным климатом, а также в версиях с усиленными вставками для абразивных сред, где к циклону предъявляются повышенные требования износостойкости.

Принцип работы

Пылеуловитель класса ВЗУ функционирует методом центробежной сепарации посторонних частиц из газовой среды. Два потока (основной/дополнительный) очищаемой среды поступают в пылеуловитель, минуя входные патрубки корпусов — тангенциальные завихрители.

Очистка начинается с закручивания основного потока, продвигающегося сверху вниз по заданной траектории. Дополнительный поток движется снизу вверх вдоль оси. Центробежная сила выталкивает частицы к стенкам, где они оседают в бункере и накапливаются до планового удаления. Освобожденный от пыли воздух выводится через центральный выхлопный патрубок, благодаря чему обеспечивается стабильное разрешение аппарата.

В технической документации также может встречаться синоним «пылеуловитель» — речь идет о том же аппарате циклонного типа с центробежным отделением твердых включений от газа. Такая схема работы циклона удобна для интеграции в системах пневмотранспорта без изменения существующих трасс.

Преимущества

Универсальность для различных отраслей и систем, в частности, эффективно используются в системах пневмотранспорта.
Высокий уровень очистки от мелкодисперсной пыли за счет четкой закрутки потоков.
Относительно мала стоимость на фоне фильтрационных систем, включая возможность использования его в качестве фильтра на прежней ступени.
Стабильная эффективность, даже если исходные параметры потока в процессе будут изменены.

Область применения

Первые модели циклонов ВЗУ, разработанные Московской государственной текстильной академией, были ориентированы на работу с волокнистыми видами пыли.

Эти агрегаты широко использовались в легкой промышленности и при переработке текстильных и льняных материалов. В результате модернизации область применения бУла расширена, и сегодня агрегат активно работает в системах аспирации и в системах пневмотранспорта для очистки газовоздушных сред от тонкодисперсной и среднедисперсной пыли. Решения уместны в горнодобывающей сфере, при работе с песком, рудной пылью, цементом, глиной, а также в пищевой промышленности для локальных отсосов без изменения технологии.

Пылеуловитель класса ВЗП — один из самых результативных среди пылеулавливающих агрегатов в странах СНГ, успешно используемых в пищевой промышленности. С мелкой фракцией он работает в разы эффективнее, чем близкие аналоги типа ЦН-15, и легко интегрируется как в вертикальные, так и в горизонтальные каналы существующих сетей без дорогостоящих переработок.

Особенности эксплуатации

Пылеуловитель класса ВЗУ изготавливают для районов умеренного климата — размещение согласно четвертой категории, исполнение УХЛ согласно нормам ГОСТ 15150-69. Циклоны класса ВЗУ работают в тандеме с вентилятором, который размещается перед агрегатом. Предпочтительно используют модели пылевых вентиляторов класса ВЦБ: 5-45, 6-45, 6-46, 7-40.

При работе с абразивной пылью пылеуловитель целесообразно изготовлять из толстого металла по спецзаказу и использовать его в качестве фильтра на первой ступени очистки. Агрегаты производятся для работ в климатических зонах с умеренным климатом, а климатическое исполнение УХЛ позволяет безопасно монтировать их снаружи зданий на каналах аспирационных систем.

Чтобы обеспечить долговечность и удобство монтажа, узлы подсоединения выполняют на фланцах, переходники — из материала оцинкованная сталь. По запросу агрегат может производиться с дополнительной антикоррозионной защитой: корпус ВЗУ покрывается краской и упаковывается, то есть краской и упаковывается перед доставкой.

Оперативная доставка по Украине со склада или под заказ. Если планируете купить в Украине комплект к циклону — поможем укомплектовать бункером, арматурой и вентиляторами.

Обратите внимание: цены на циклоны зависят от материала, толщины стен, климатического исполнения и производительности. Примерная цена на циклон-пылеуловитель согласуется индивидуально после подбора конфигурации под вашу сеть. Технические параметры и маркировка ВЗУ даны без стоимости в описании для удобства предварительного выбора.
