Промыватели СИОТ
Промыватели класса СИОТ - прямоточные мокрые пылеуловители для средней очистки запыленного воздуха вытяжных вентиляционных комплексов от пыли разного типа, исключая загрязнение цементирующего характера и волокнистой структуры.
Маркирование промывателя класса СИОТ
Пример обозначения - «СИОТ - 5», где:
- «СИОТ» - разработчик - Свердловский институт охраны труда;
- «5» - номер промывателя.
Конструктивные преимущества
Промыватель класса СИОТ отличается от циклонов класса ЦВП с мокрой пленкой тем, что процесс улавливания пылевых загрязнений включает в себя не только осаждение их на влажные стенки промывателя благодаря действию центробежных сил, но и чистку загрязненного воздуха путем орошения его распыленной водой.
Конструктивные особенности промывателя класса СИОТ:
- увеличение величины угла наклона донной части с целью более эффективного удаления шлама;
- улучшение распределения по стенкам подаваемой воды;
- упрощение конструкции раскручивателя.
Промыватели класса СИОТ бывают трех видов:
- тип I - наличие раскручивателя для добавления выходящего из агрегата потока определенного направления: вертикально вниз;
- тип II - наличие раскручивателя типа «улитка»;
- тип III - отсутствие раскручивателя - выброс воздуха вертикально вверх.

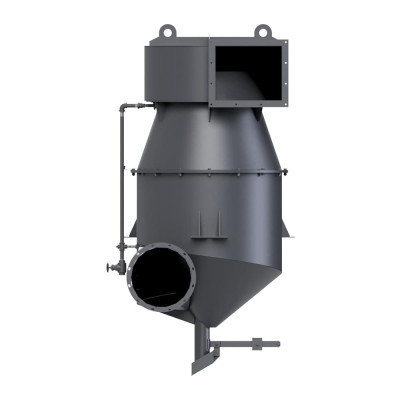

Промыватель класса СИОТ представляет собой корпус с патрубком входа и раскручивателем (за исключением конструкции третьего типа). Входной патрубок оснащен смотровым люком для обслуживания и осмотра. Здесь же находятся два отверстия. Первое для контроля движения воды при регулировке режима работы агрегата, второе – для подсветки.
Производительность в моделях промывателей класса СИОТ варьируется от 2100 до 210000 м3/ч, диаметр цилиндрической части - 750 ÷ 5722 миллиметров, высота – 1441 ÷ 8985 миллиметров, масса – 100 ÷ 8700 кг. Оптимум скорости входа загрязненного потока в промыватели рассматриваемого класса составляет 15-21 м/с. При этих скоростях уровень очистки примерно одинаков. Эффективность отделения минеральной смачиваемой пыли, где содержание долей до десяти микрон составляет 55%-60%, достигает 95%. При падении скорости ниже 14 м/с распыление воды потоком воздуха не происходит, что ведет к снижению эффективности очистки.
Принцип работы
Принцип работы – распыление внутри пылеуловителя воды. В промывателе класса СИОТ пыль из воздушного потока под действием сил инерции оседает на внутреннюю влажную поверхность стенок агрегата, а также увлекается распыленной потоком воздуха водой, направленной вниз. Подача в агрегат воды происходит по входному патрубку и в днище водораспределителя, расположенного вверху агрегата. Для стабилизации давления воды, осуществляющей промывку воздуха, промыватель оснащен водонапорным баком с шаровым клапаном.
Преимущества
- экономия воды;
- высокий уровень очистки;
- упрощенная конструкция закрутителя.
Область применения
Промыватель класса СИОТ широко востребован там, где необходимо эффективно очистить воздух от пыли, легко смачиваемой водой без дальнейших его физических изменений.
Особенности эксплуатации
В связи с тем, что основным рабочим элементом промывателей класса СИОТ выступает вода, эти агрегаты эффективно улавливают пылевые гидрофильные загрязнения. Следует помнить, что присутствие в очищаемом воздухе посторонних примесей (например, волокно, цемент), способных с водой образовывать твердые, коагулируемые конгломераты, резко снижает эффективность работы такого агрегата, поэтому использование его в подобных условиях не рекомендуется. При наличии загрязнений подобного рода и существенном исходном содержании пыли существует риск нарушения функционирования промывателя из-за того, что достаточно густой шлам забьет либо сам агрегат, либо отводные трубы. Также не следует использовать это оборудование для чистки от пыли, способных в ней раствориться с образованием тяжело удерживаемых частиц. Дополнительное разведение водой шлама лишает промыватель класса СИОТ его главного преимущества – экономии воды. Монтаж промывателей класса СИОТ следует производить на всасывании.
