Консольный водяной насос типа К - это одноступенчатый центробежный насос, который применяется для перекачивания чистой воды производственно-технического назначения.
Назначение и применение насосов консольных серии К
Насос консольный К предназначен для перекачивания чистой и пресной (не морской) воды с рН 6-9 единиц.
Консольные моноблочные насосы серии К встречаются в различных модификациях и могут быть оснащены как сальниковым, так и торцевым уплотнением. В случае, если насос имеет сальниковое уплотнение, температура перекачиваемой воды должна быть 0-85°С. Если же насос комплектуется торцевым (более качественным) или двойным сальниковым уплотнением, рабочая температура может достигать даже 105°С.
Допустимо также перекачивать с помощью насоса консольного К другие жидкости, которые схожи с водой по плотности, вязкости и химической активности. В жидкости могут встречаться твердые включения в пределах 0,2 мм, однако их концентрация жидкости не может превышать 0,1%.
Нельзя перекачивать горючие жидкости с помощью консольного насоса К!
Как правило, насосы находят свое применение в системах водоснабжения и отопления жилых и коммерческих помещений, а также в сельской ирригации.
Консольные насосы К: конструктивные особенности

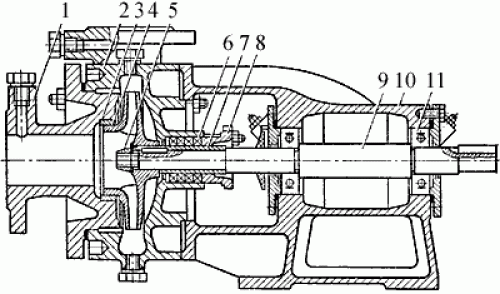

1. Крышка. 2. Корпус. 3. Сменные уплотнительные кольца. 4. Рабочее колесо. 5. Гайка. 6. Сальниковая набивка. 7. Сменная втулка. 8. Сальниковая крышка. 9. Вал. 10. Опорный кронштейн. 11. Шариковый подшипник.
В ходовой части центробежного насоса консольного К находится вал, который опирается на подшипник. На подшипнике, в свою очередь, расположено рабочее колесо. Также он комплектуется компенсационной камерой, которая предотвращает возможные протечки в случае особо сильного напора.
Насос консольный К оснащается задним и передним уплотнителями. Их основная функция – блокировка внешних и внутренних протечек. Протечки не удаляются через сальник, а служат смазкой, тем самым препятствуя перегреву двигателя. Вал, который расположен над сальником, защищен от износа благодаря защитной втулке.
Иногда в диске рабочего колеса можно увидеть особые отверстия. Это разгрузочные отверстия, они служат для равновесия осевой силы. Такие разгрузочные отверстия обычно встречаются в конструкциях мощностью больше 10 кВт. Это объясняется тем, что в конструкциях с меньшей мощностью в таких конструкционных особенностях нет необходимости: там за осевую силу отвечают подшипники.
Если вы обнаружили в условном обозначении насоса диаметр патрубков, это означает, что конструкция насоса разработана в соответствии с международными стандартами ISO 2858. Такие насосы серии К предназначены для замены других, уже устаревших насосов предыдущего поколения.
Кроме того, насосы, разработанные в соответствии со стандартами ISO, отличаются особым расположением напорного патрубка – по оси агрегата. Такое необычное расположение позволяет с легкостью демонтировать патрубок, не отсоединяя сам корпус насоса от трубопровода. Разумеется, эта конструктивная особенность существенно упрощает процесс монтажа и сервисного обслуживания консольного насоса К.

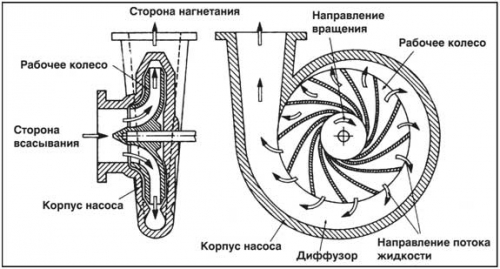

Принцип действия насосов консольных К
Принцип действия консольных насосов серии К прост для понимания. Как только двигатель насоса оказывается включенным в сеть, лопасти рабочего колеса начинают вращаться. Это приводит к повышению давления и происходит перекачивание воды. Кроме того, вращение колеса обеспечивает ускорение, необходимое для увеличения скорости перекачки жидкости.
Однако нельзя забывать о том, что если двигатель работает слишком быстро, давление всасывающего отверстия понижается, что, в свою очередь, провоцирует кавитацию.
Насос консольный К: монтаж
Настоятельно рекомендуется производить монтаж насоса на ровном бетонном основании. Фундамент, во-первых, должен обеспечить надежное крепление насоса, во-вторых, предупредить всевозможные вибрации, удары, деформации агрегата. Исходя из этого, рекомендуется подбирать фундамент с массой значительно большей, чем масса бетона (в полтора раза), а кроме того, с большим периметром.
Во время установки необходимо проследить за тем, чтобы на корпус насоса не передавались механические усилия.
Возможно, стоит уже во время монтажа задуматься о возможных методах предотвращения нежелательной вибрации и шума. Чаще всего эту проблему решают при помощи изоляции фундамента насоса от дома при помощи виброопор, или же посредством специальных вибровставок. Подбор таких средств определяется, в том числе, условиями монтажа и обязательно должен производиться проектировщиком.
