Насосы ЭЦВ
Насос типа ЭЦВ представляет собой центробежный скважинный вертикальный электронасос. Такие насосы в основном предназначены для того, чтобы обслуживать городское, сельскохозяйственное и промышленное водоснабжение.
Существует масса вариантов применения скважинного насоса ЭЦВ. Так, данный тип насоса незаменим для фильтрации и очистки воды, активно используется в системах пожаротушения, его можно встретить в фонтанах. Насос ЭЦВ также необходим при разработке горных месторождений, и используется как для водоснабжения, так и для осушения шахт.
Насосы ЭЦВ используются для подъема воды с общей минерализацией не более 1500 мг/л. Допустимая температура перекачиваемой воды – не более 25 градусов С, рН от 6,5 до 9,5 единиц, допустимая концентрация твердых механических включений не может составлять более 0, 01%. Существуют также требования к химическому составу воды: так, требуется содержание хлоридов не более 350 мг/л, сульфатов не более 500 мг/л и сероводорода не более 1,5 мг/л.
Конструкция насоса ЭЦВ
Скважинный центробежный погружной насос типа ЭЦВ – это насосный агрегат, который состоит из центробежного многоступенчатого насоса и погружного электродвигателя. Их валы жестко соединяются на одном валу (жесткая муфта), что обеспечивает эффективную работу. Обычно насос устанавливается прямо на электродвигателе (электродвигатель находится в нижней части, а насос в верхней). Кроме того, на погружном электродвигателе также устанавливается засасывающий корпус.

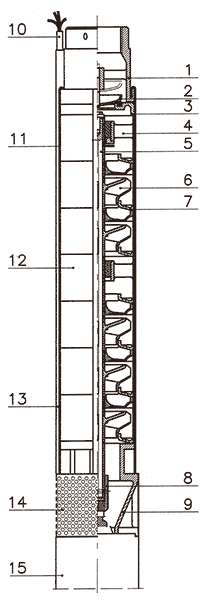

На рисунке ниже можно увидеть устройство насоса ЭЦВ в разрезе:
1 - Нагнетательный корпус
2 - Крышка обратного клапана
3 - Корпус обратного клапана
4 - Подшипниковый корпус
5 - Вал насоса
6 - Ротор
7 - Направляющая
8 - Муфта
9 - Засасывающий корпус
10 - Питающий провод
11 - Стягивающая втулка
12 - Средний корпус
13 - Защита питающего провода
14 - Защитная решетка
15 – Двигатель
Насосы типа ЭЦВ очень варьируются по размеру и весу, в зависимости от целей можно выбрать модели от трех метров, вес достигает 500 кг.
Насосы ЭЦВ выпускаются в надежных корпусах, которые изготовлены из чугуна или высококачественной стали, защищенной от коррозии.
Модификации насосов ЭЦВ
В зависимости от целей и условий эксплуатации, можно выбрать одну из модификаций насосов ЭЦВ. В зависимости от модели, различаются материалы изготовления рабочего колеса, направляющего аппарата, лопаточного отвода. Так, к примеру, самая стандартная модификация выполняется с пластиковым рабочим колесом, однако лопаточный отвод и детали насоса изготавливаются из стали. Существуют также модели, в которых и колесо, и отвод, и насос изготовлены из чугуна (ЧЛ), из нержавеющей стали (НРО), из литой нержавеющей стали (НЛ). В некоторых модификациях детали выполнены даже из бронзы (БР).
Принцип работы насосов ЭЦВ
Насос ЭЦВ эксплуатируется в вертикальном положении. Для того, чтобы начать его использовать, необходимо опустить его в скважину и подвесить на ее устье.
Насос обязательно (!) должен опуститься в воду. Эксплуатация будет правильной, если верхний фланец клапанной коробки будет находиться на полтора метра ниже динамического уровня в скажине. Ни в коем случае нельзя начинать эксплуатировать насос до тех пор, пока он не опущен в воду! Подшипники насоса работают на принципе смазки водой. Даже если вы включите насос на короткое время без воды, это может привести к порче подшипников и поломке насоса.
Вода поступает на рабочее колесо насоса ЭЦВ через корпус основания. Насос также комплектуется обратным клапаном, который в случае остановки насоса удержит уровень воды в трубопроводе, и, как следствие, упростит повторный запуск насоса.
